液压驱动平移式启闭闸门结构设计

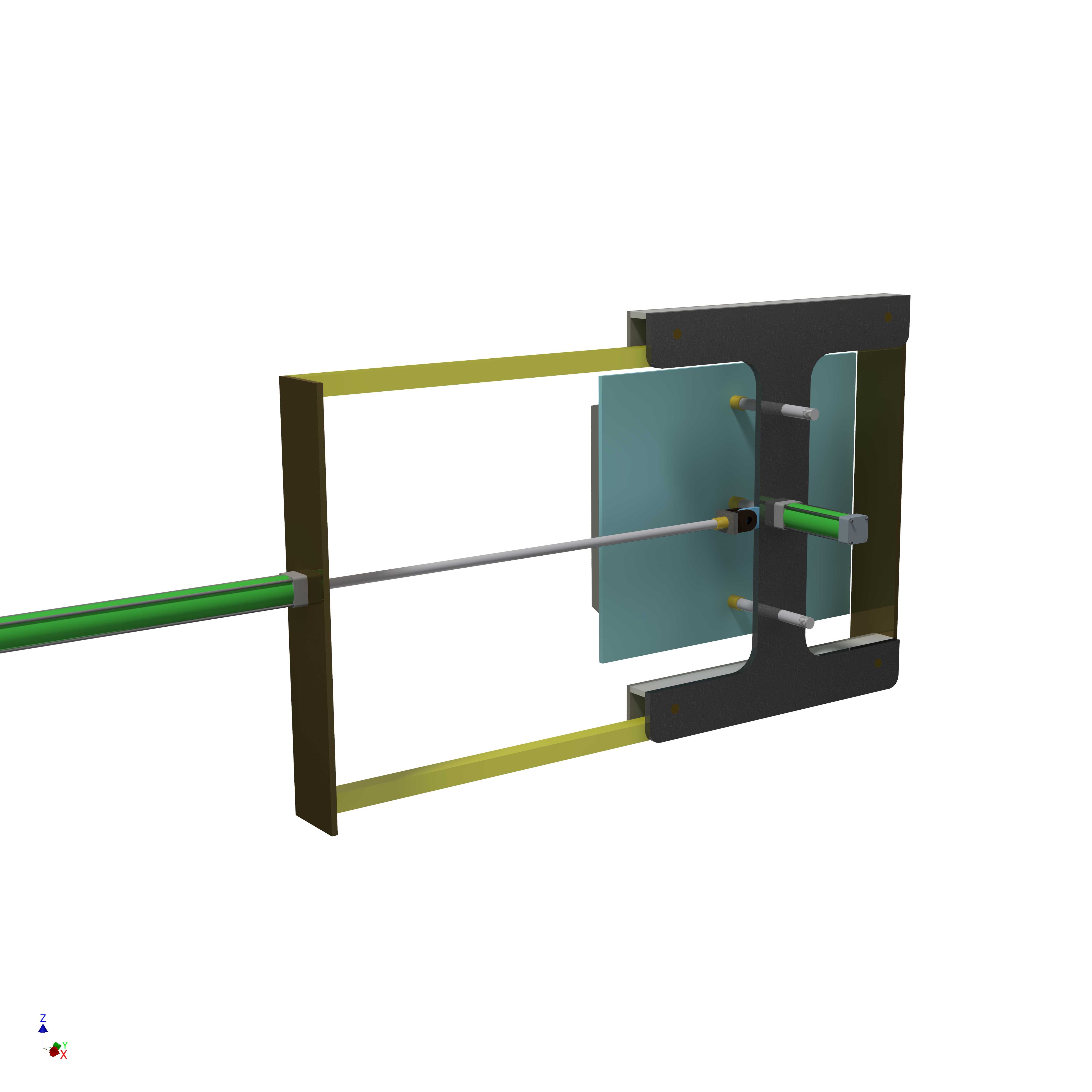

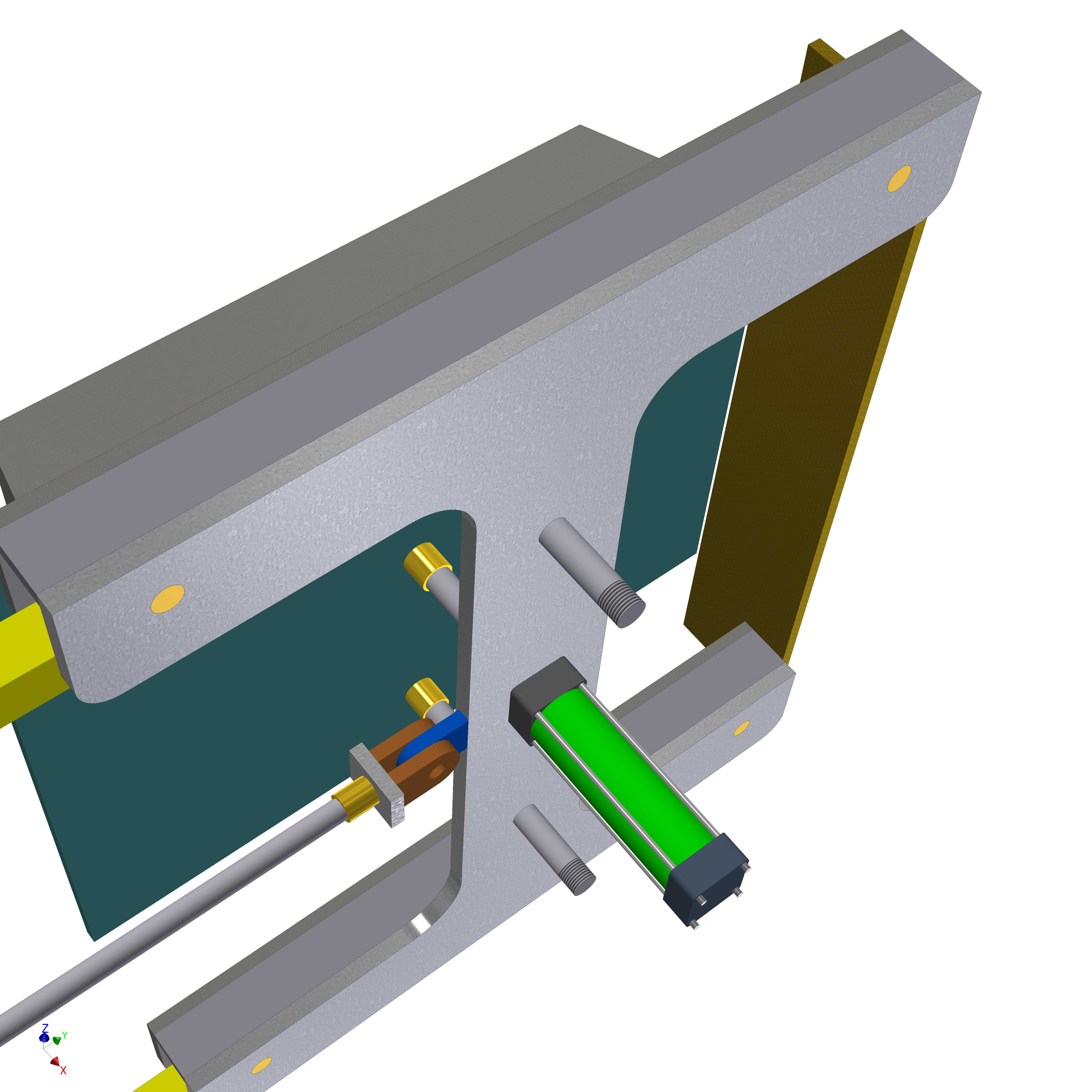

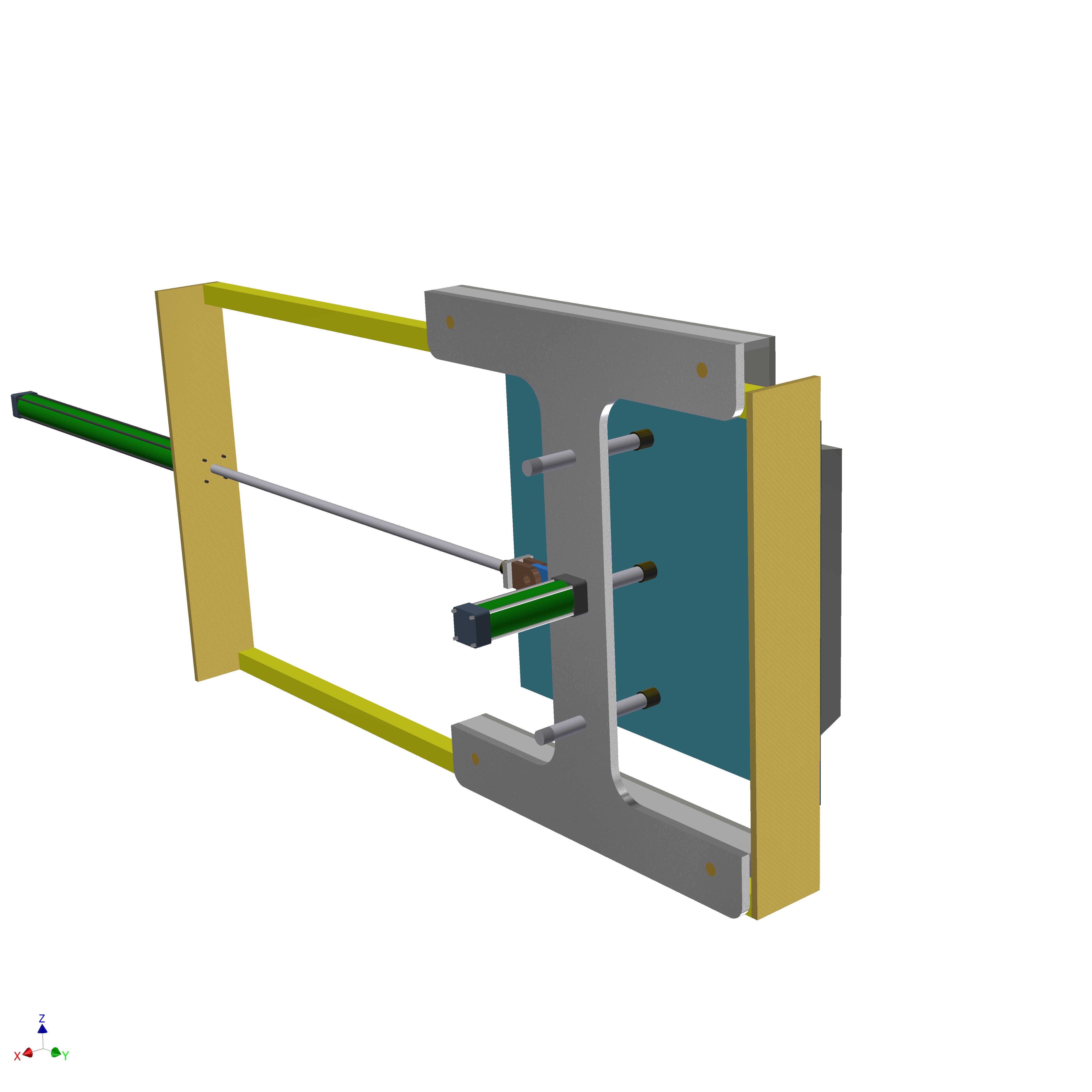

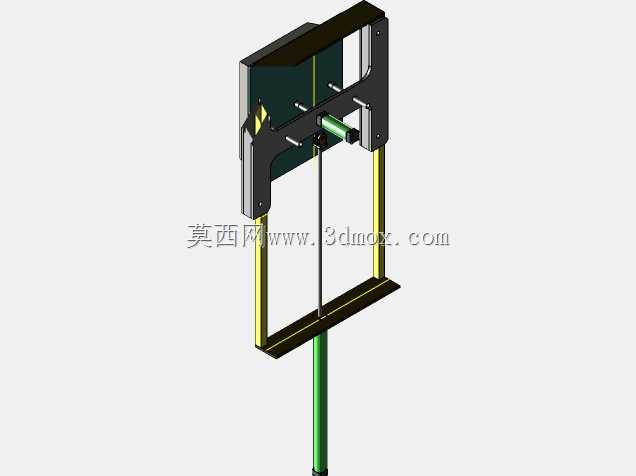

该结构主要应用于工况场景中需要平稳控制通道通断的场合，常见于工业物料输送通道隔断、小型水利支渠控水、设备防护舱门启闭等场景，相比传统手动闸门或者电动丝杠闸门，液压驱动的形式能提供更稳定的输出推力，即便门体承受一定侧向载荷也能保证动作顺畅，不会出现卡滞或者驱动力不足的问题。从实际功能来看，这套结构核心是通过水平布置的液压活塞杆输出直线动力，带动门体沿着两侧的导向框架做水平往复移动，实现通道的开启与闭合，导向框架采用双侧平行的框式结构，上下两根导向梁对门体的上下边缘做限位，避免门体在移动过程中出现偏摆，框架两端的限位结构可以精准控制门体的启闭行程，防止活塞过伸造成结构损坏。设计过程中优先考虑了传动路径的同轴度，液压杆的轴线与门体的形心保持水平共线，保证驱动力直接作用在门体受力中心，避免单侧受力带来的导向面磨损不均问题，门体与活塞杆的连接部位采用了浮动接头结构，抵消加工和安装过程中产生的微小同轴度误差，降低装配精度要求同时延长密封件使用寿命。安装边界方面，整套结构的安装基准为后侧的固定立板，立板上预留了四个均匀分布的安装孔位，可直接通过螺栓固定在通道侧的墙体或者设备机架上，导向框架的长度根据门体的全开行程确定，预留了15%的余量作为安全行程，门体的厚度根据实际需要隔断的介质压力调整，当前结构的门体采用平板式结构，表面平整无突出结构，在闭合状态下能与通道端面的密封面完全贴合，保证隔断效果。导向梁采用矩形截面型材，抗弯性能好，长期承受门体重量也不会出现下挠变形，门体与导向梁接触的部位加装了耐磨滑块，减少滑动过程中的摩擦阻力，日常维护只需要定期在滑块接触面涂抹润滑脂即可，不需要复杂的拆解保养。液压管路沿导向梁下侧布置，避开运动部件的行程范围，防止门体移动过程中剐蹭油管造成泄漏，整体结构没有复杂的异形零件，大部分构件都可以采用标准型材加工，加工成本低，装配难度小，适合不同宽度的通道做参数化调整，只需要对应调整导向梁长度、液压杆行程和门体尺寸就可以适配不同规格的通道需求，不需要重新做整体结构的重新设计。
