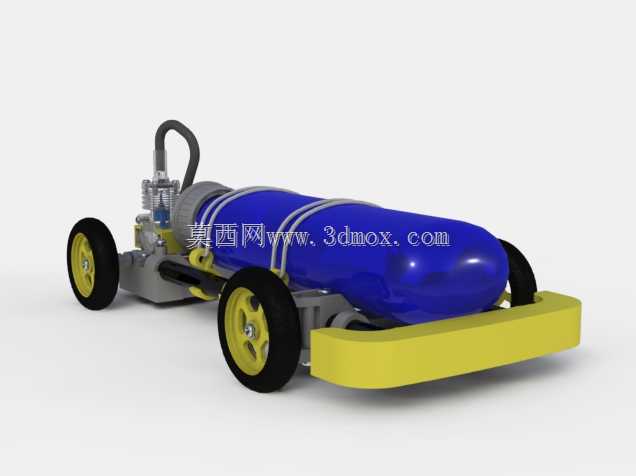

小型空气动力单缸发动机小车结构

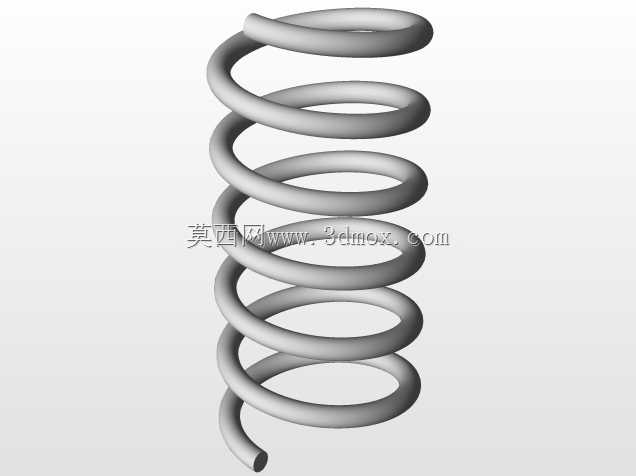

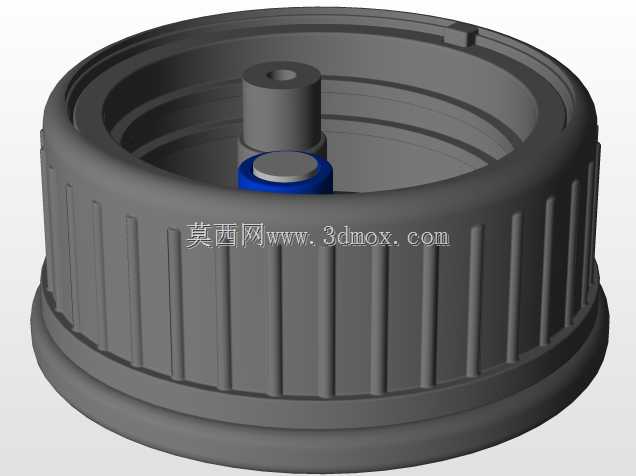

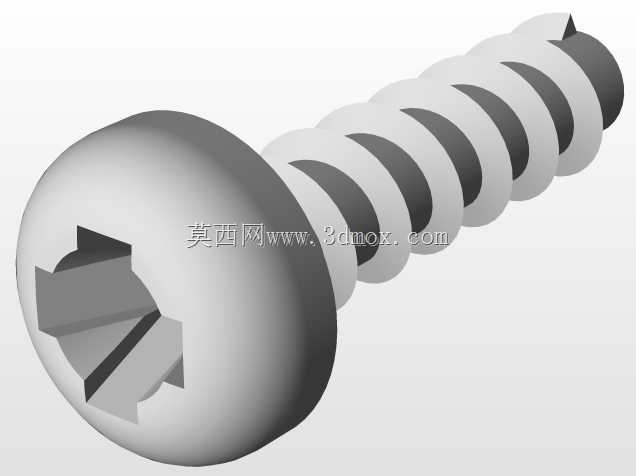

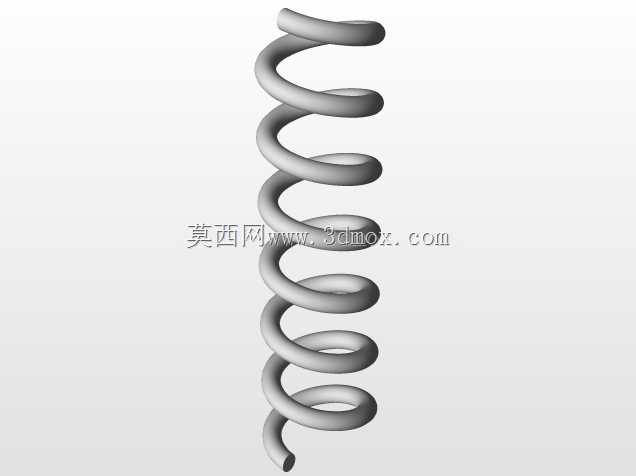

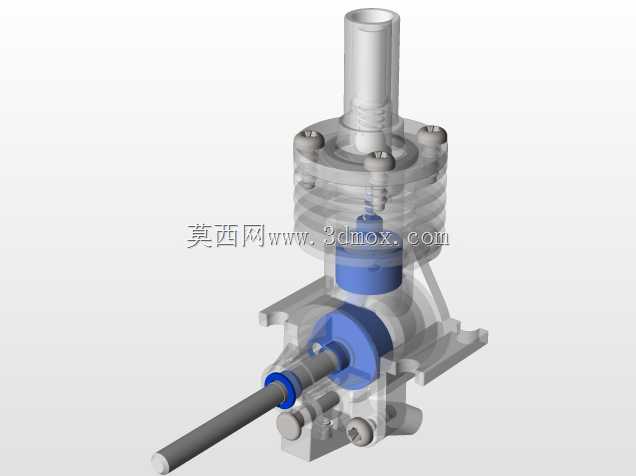

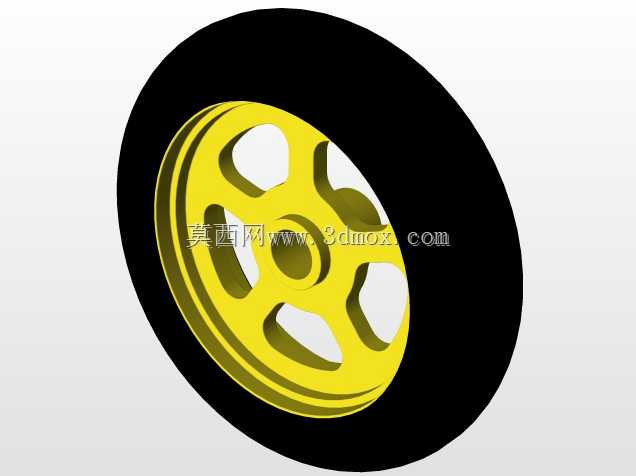

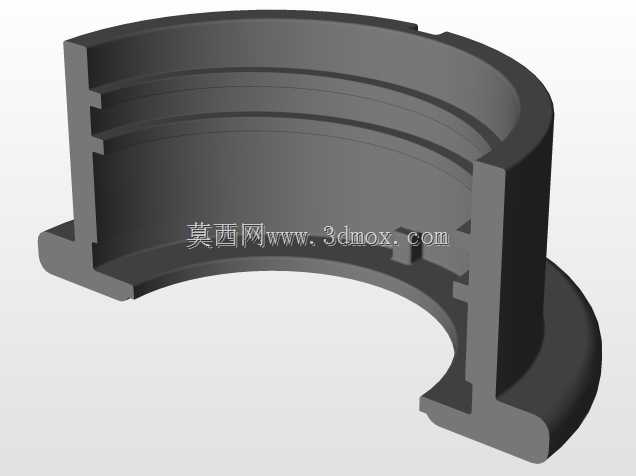

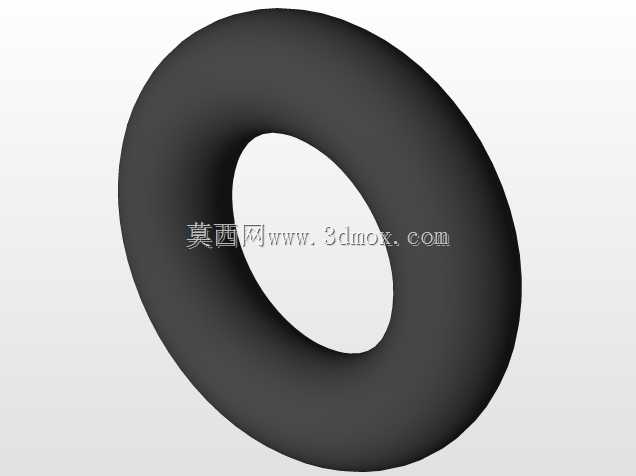

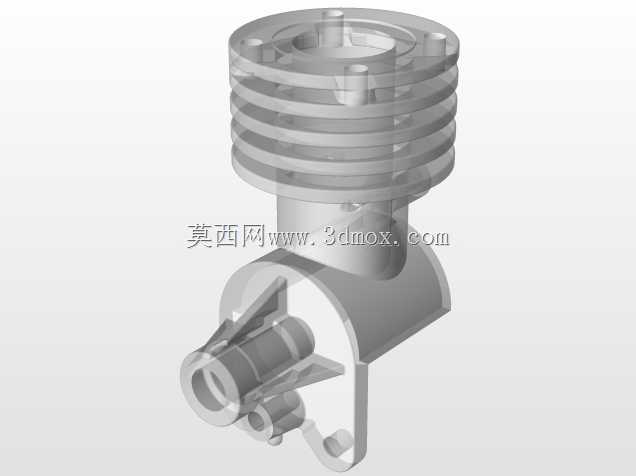

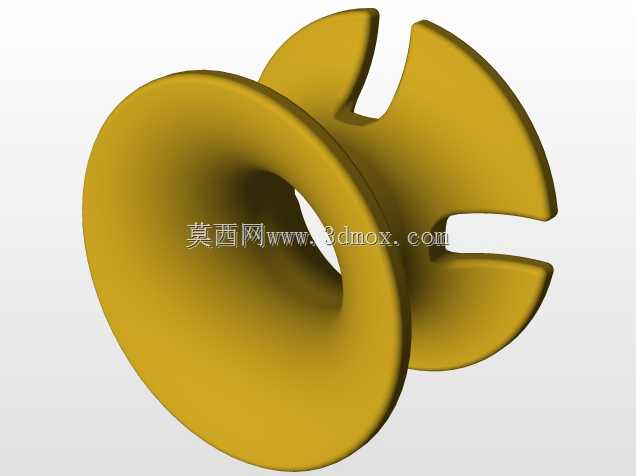

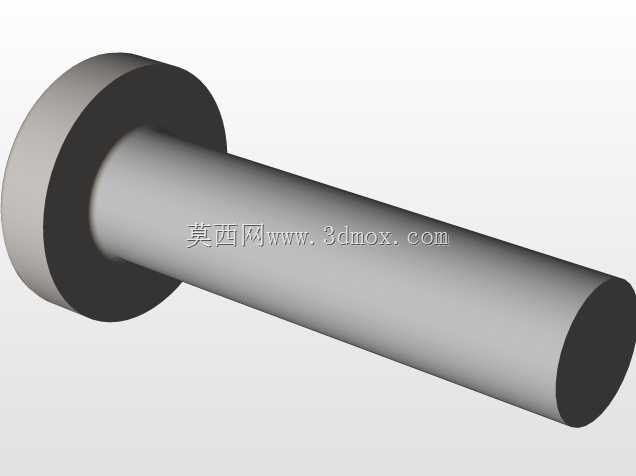

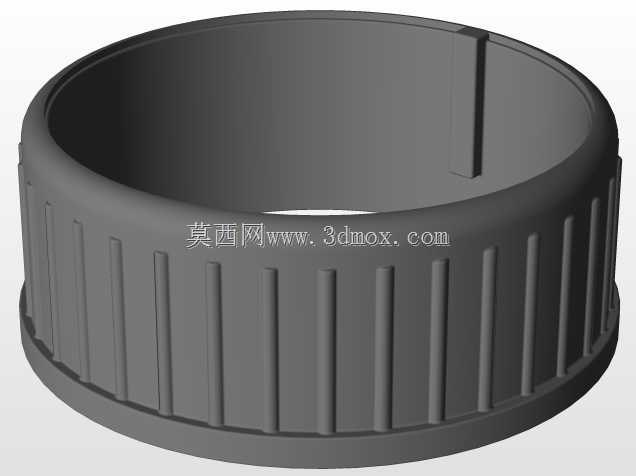

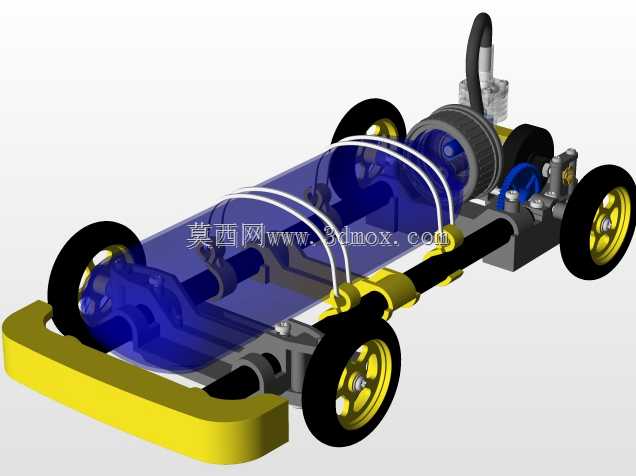

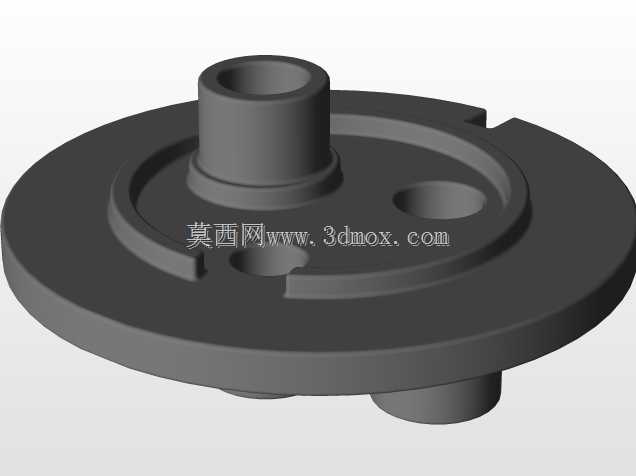

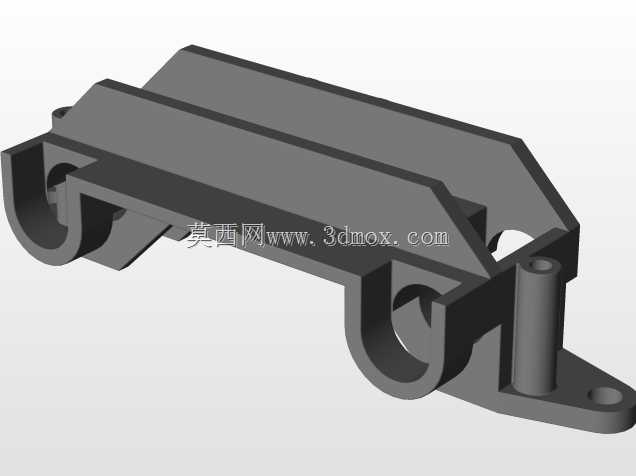

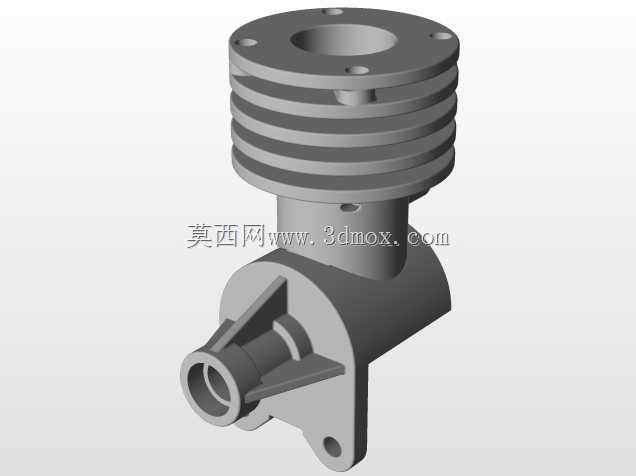

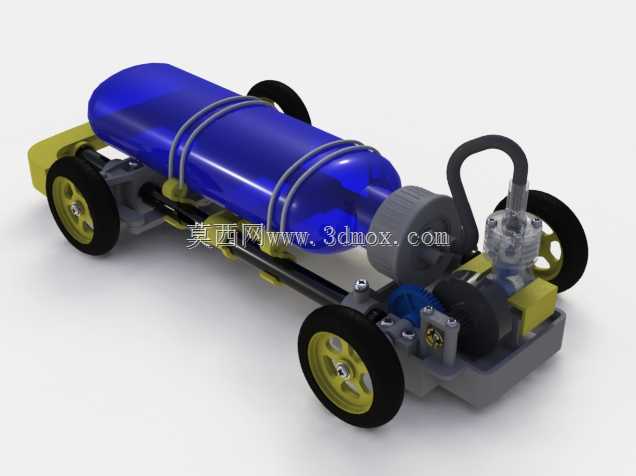

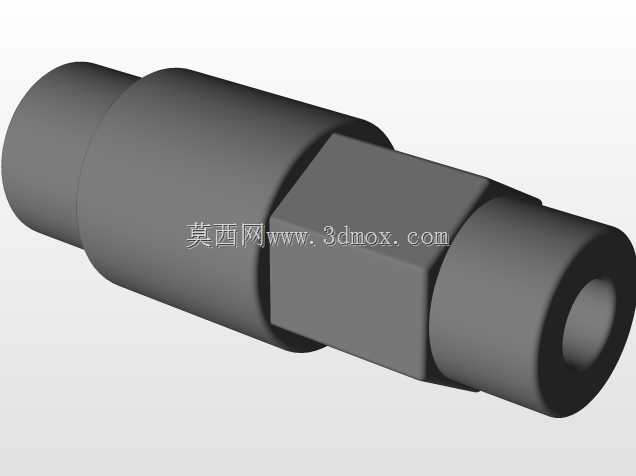

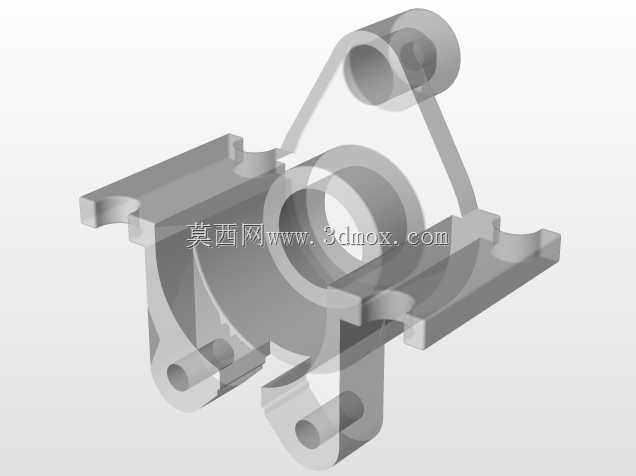

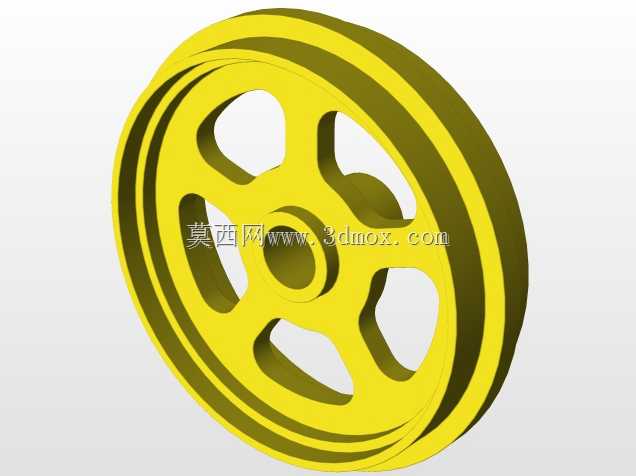

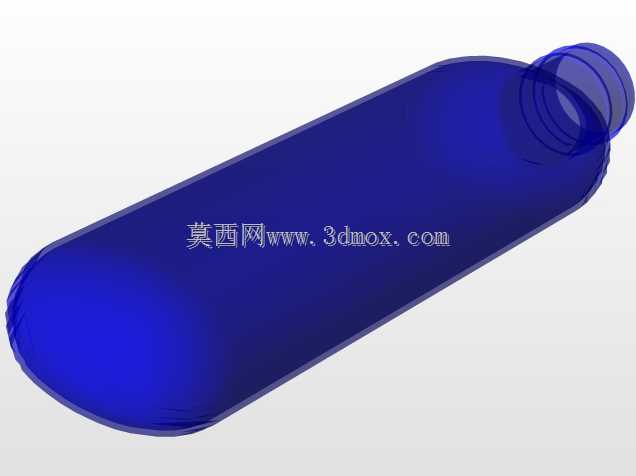

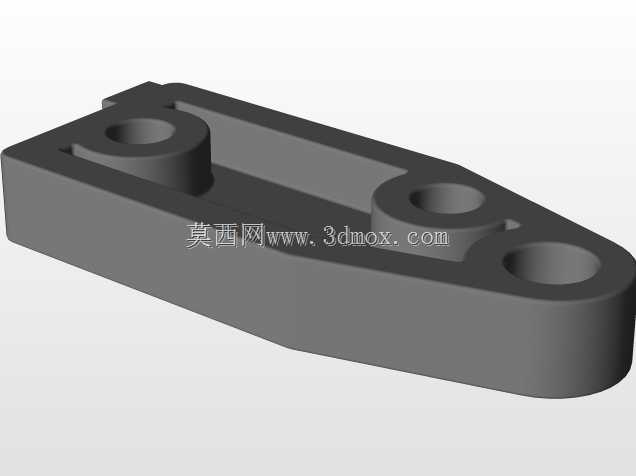

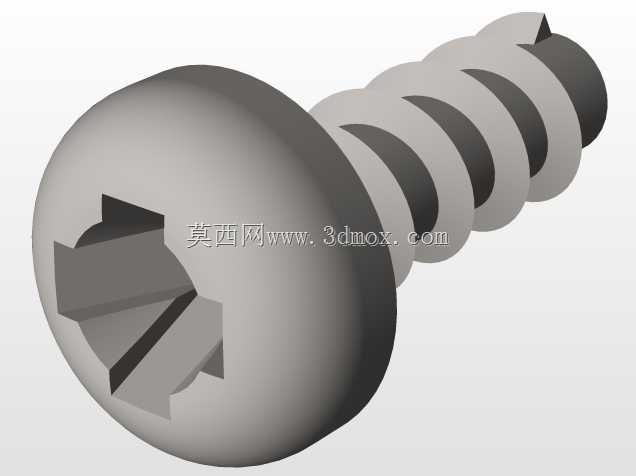

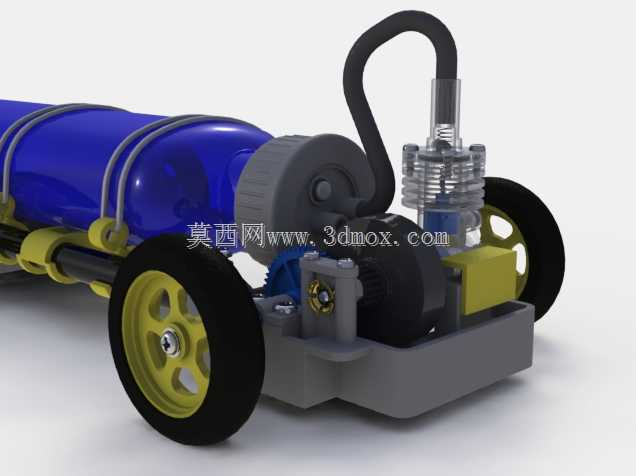

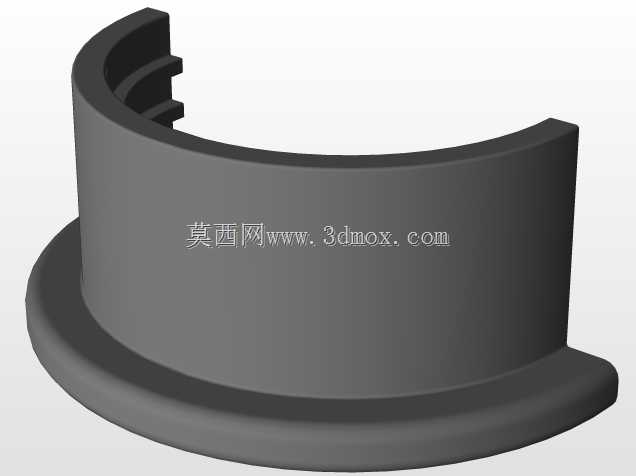

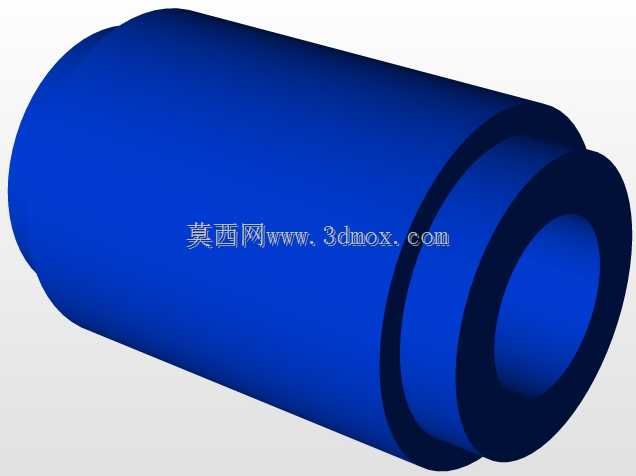

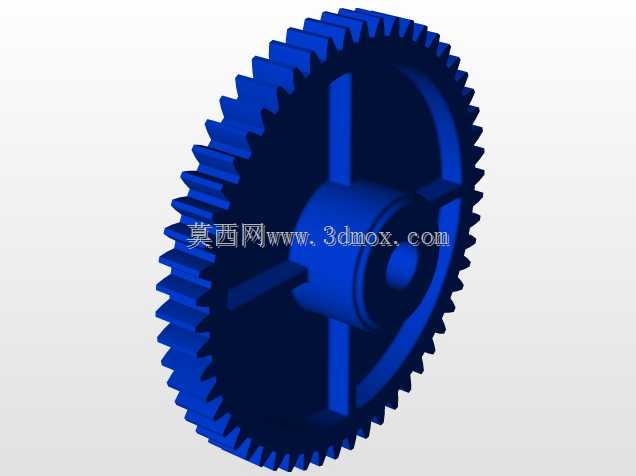

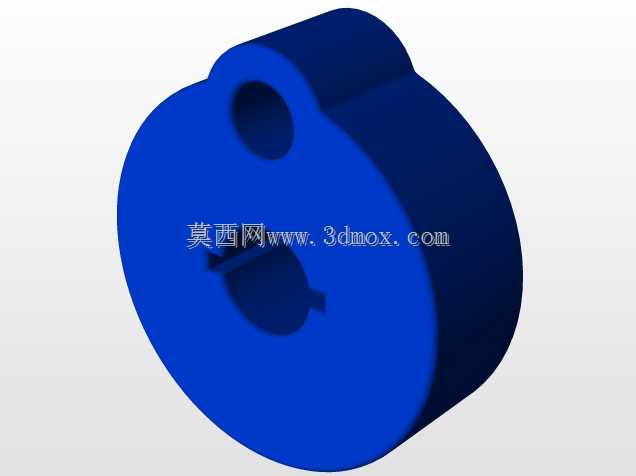

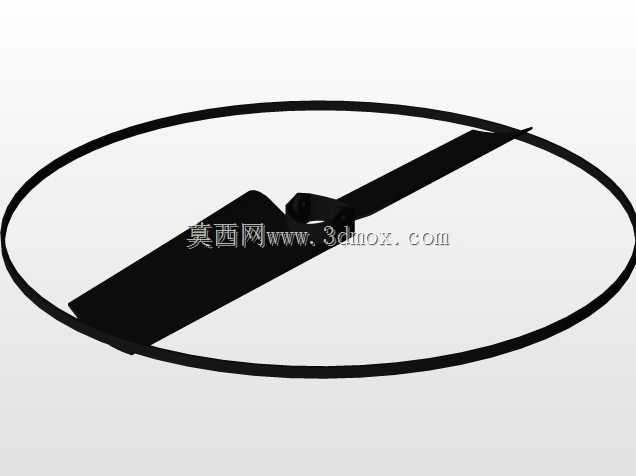

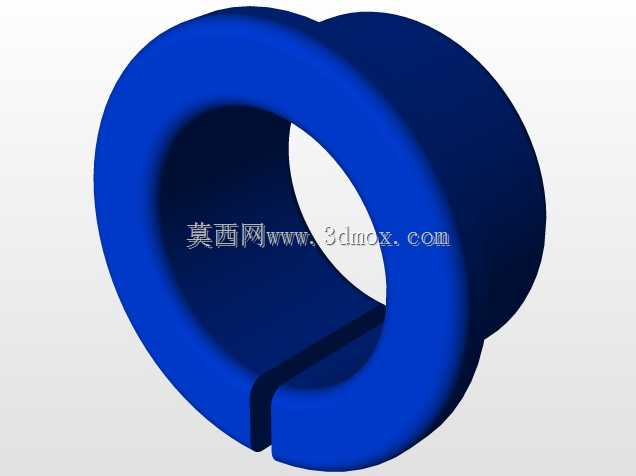

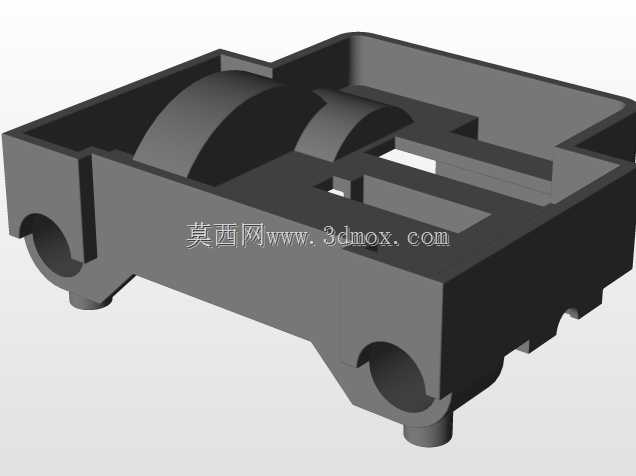

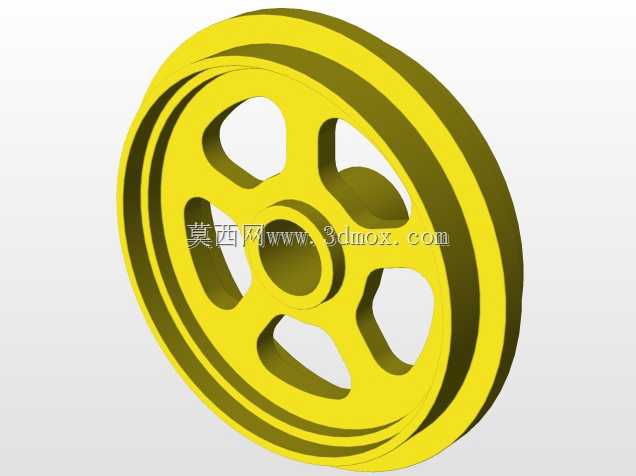

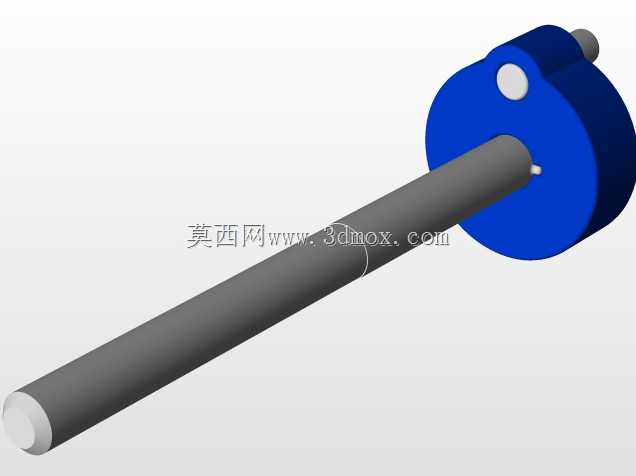

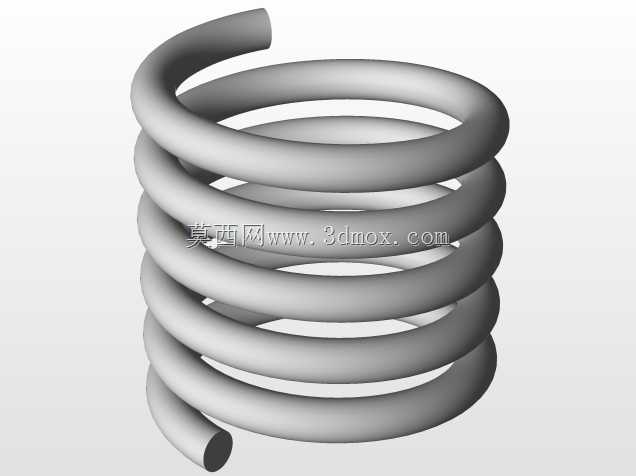

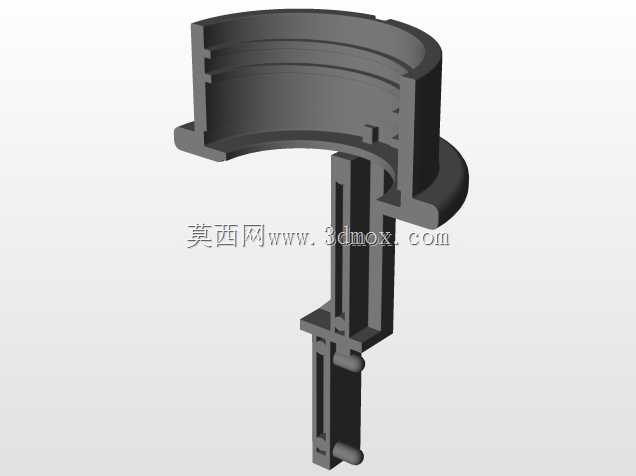

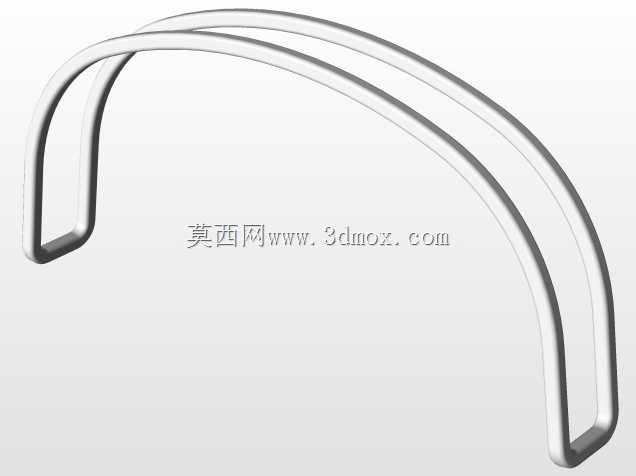

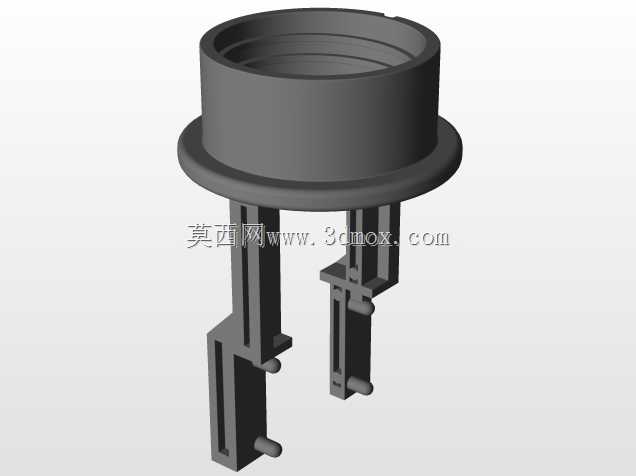

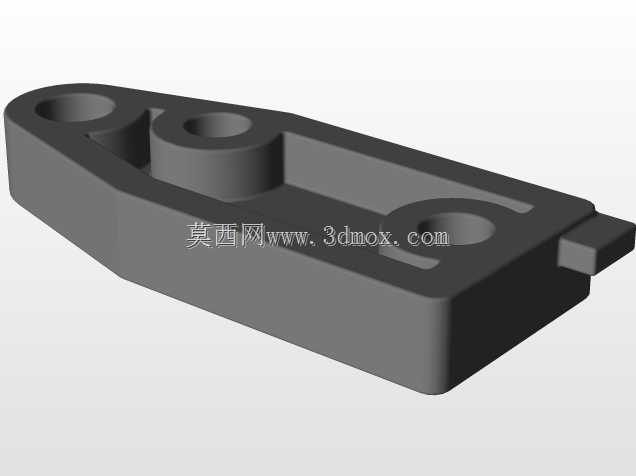

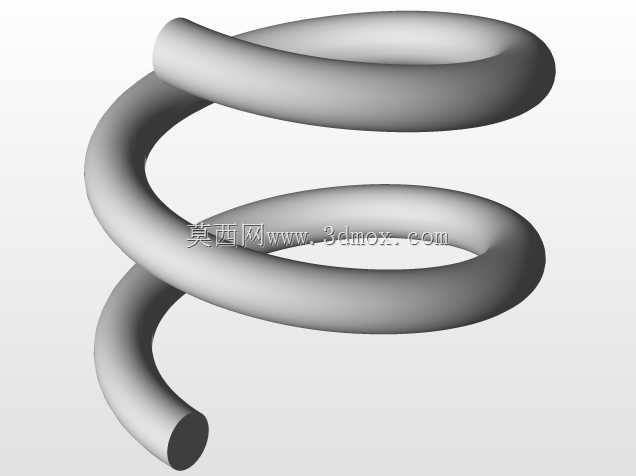

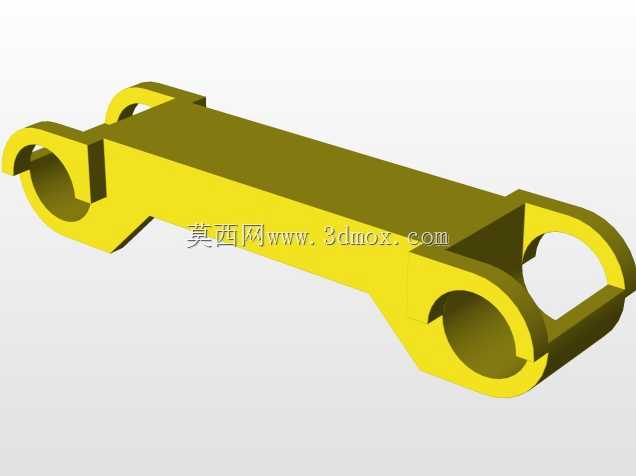

这套小型动力小车的结构设计，核心围绕压缩空气驱动的单缸动力单元展开，最初的设计出发点是面向青少年科创教学场景，用来直观演示活塞式发动机的做功循环、动力传递路径，也可作为小型桌面级动力演示教具使用。从结构布局来看，动力端采用透明可视化的气缸组件设计，缸体与活塞结构外露，能够直接观察到进气、做功、排气的完整行程，压缩空气从侧方管路接入后，推动活塞做往复运动，通过曲轴连杆机构将直线运动转化为旋转动力，再经一级齿轮减速组将扭矩传递至后轮轴，实现整车的行进驱动。整体机架采用一体化的硬质基座设计，所有动力组件、轮组、储气单元都直接固定在基座上，安装边界控制得十分紧凑，整车长度控制在200mm以内，宽度不超过80mm，轮距设定为65mm，适配桌面演示的操作空间，不会占用过多摆放面积。储气单元采用卧式圆柱形耐压罐体布置在车体上部，通过固定绑带与机架连接，罐体出气口通过柔性管路与气缸进气阀连通，管路走向避开了齿轮传动与轮组的运动区域，避免运行过程中出现管路干涉磨损的问题。轮组部分采用橡胶胎面搭配硬质轮毂的结构，后轮作为驱动轮与传动输出轴刚性连接，前轮为随动转向轮，轮毂上预留了配重安装位，可根据实际运行路面的摩擦力情况调整配重，优化抓地表现避免打滑。设计过程中特意将所有传动啮合部位的间隙控制在0.2mm以内，既保证齿轮传动的顺畅度，又不会因为间隙过大出现传动异响或跳齿问题，气缸活塞与缸壁的配合公差控制在0.05mm，保证压缩空气做功时的密封性，减少气压损耗提升动力输出效率。从实际应用角度，这套结构除了教学演示用途外，也可作为小型无电驱动装置的动力参考方案，其动力传递路径的布局、组件安装的固定方式，都能为微型压缩空气驱动设备的结构设计提供参考，尤其是在需要可视化展示动力原理的场景下，外露的结构设计能够让观察者快速理解整套系统的工作逻辑，不需要额外拆解就能看清每个组件的功能与配合关系。在安装维护层面，所有组件都采用快拆式的固定结构，气缸、齿轮组、轮组都可以单独拆卸更换，不需要对整体机架进行破坏性拆解，日常维护时只需要定期检查传动齿轮的润滑情况、管路的密封性能，就能保证整套装置长时间稳定运行。
