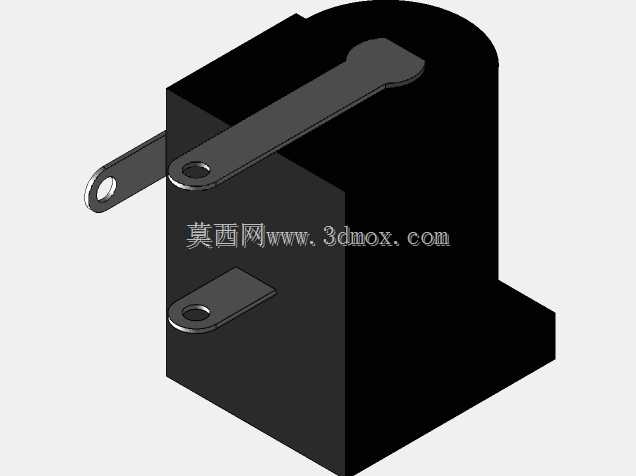

卧式带固定插片直流电源接插件结构

这类直流电源接插件常应用在消费类电子板卡、小型工控驱动板、便携储能设备的板端供电输入位置，作为外置电源适配器与设备内部电路的物理连接载体，承担直流电能稳定传输的作用，日常使用中需要适配常规规格的直流插头，同时要兼顾波峰焊工序的安装耐受性，避免过炉后出现塑胶本体变形、插片移位的问题。从结构设计来看，这款接插件采用卧式贴装布局，三个金属插片分别对应电源正极、负极与接地引脚，插片末端做了加宽焊盘设计，能够增大与PCB板焊盘的接触面积，提升焊接后的抗拉扯强度，避免插头反复插拔后出现引脚脱焊、接触不良的故障；塑胶本体采用带定位凸台的阶梯式外形，底部的凸台可以嵌入PCB板对应的定位孔中，在SMT或波峰焊工序前完成预固定，减少焊接过程中的位置偏移，本体上部的弧形避让结构，是为了匹配插头插入时的尾部摆动空间，避免插头外壳与塑胶本体发生干涉导致插不到位。安装边界方面，这款插座在PCB板上占用的横向安装空间适配小尺寸板卡的布局需求，插片伸出本体的长度符合常规板厚的焊接要求，引脚间距满足通用PCB布线的安全间距规范，不需要额外做走线避让处理；本体侧面的两个侧插片与底部插片形成三角稳定布局，在插头插拔受力时可以将外力分散到三个焊盘位置，相比双引脚结构的插座，抗侧向推力的表现更好，适合应用在需要频繁插拔电源的设备场景中。设计过程中需要重点考量插片与塑胶本体的结合强度，插片嵌入塑胶部分做了滚花与倒刺结构，能够避免插片在插拔力作用下出现退针问题，同时塑胶材质选用耐温等级适配波峰焊温度的工程塑料，避免过炉后出现本体起泡、插片松动的情况；插片的接触部位采用弹性适配结构，能够与适配规格的直流插头形成稳定的面接触，减少接触电阻，避免大电流供电时出现插片过热的问题。在实际选型应用中，这类插座可以直接替换同安装尺寸的同规格直流插座，不需要修改PCB板的开孔与布线设计，适配多数小功率直流供电设备的输入接口需求，结构紧凑不占用过多板上空间，适合在高密度布局的板卡上使用。
