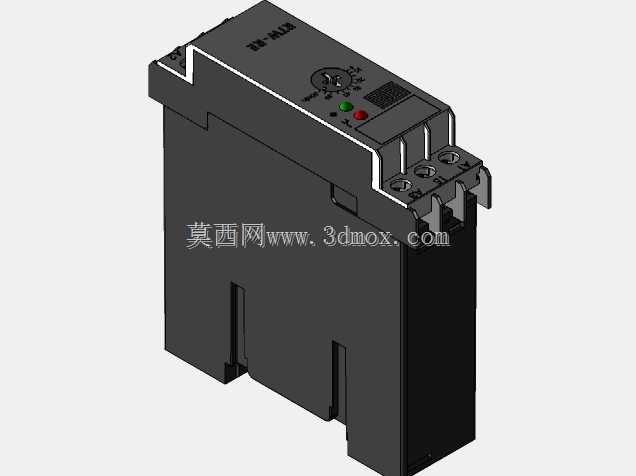

这款导轨安装式继电器主要面向工业低压配电、设备控制回路场景使用,常见于机床控制柜、自动化产线电控箱、小型电机控制回路中,承担回路过载保护、通断控制、信号中继的核心作用,是工业电控系统里用量极大的基础保护与控制元件。从结构设计来看,整体采用窄型模块化壳体,宽度适配标准35mmDIN导轨安装槽,安装时只需将壳体背部的卡扣对准导轨推入即可完成固定,无需额外打孔安装,适配现有电控柜内的标准化安装布局,不会占用过多柜内横向空间,在多器件并排布置的柜内环境中,能有效节省安装位,提升柜内空间利用率。壳体正面集成了调节旋钮与状态指示灯,调节旋钮带清晰的刻度标识,操作人员可根据回路额定参数直接整定动作阈值,无需额外借助标定工具;红绿双色指示灯分别对应电源接通与动作触发状态,柜内巡检时可直接通过灯显状态判断器件工作情况,无需拆柜测量回路参数,大幅降低日常运维的排查难度。接线端采用螺钉压接式结构,端子排布在器件正面下端,接线操作时无需探入柜内深处,导线接入后压接牢固,可适配0.75-2.5平方毫米的多股铜芯硬线与软线,满足常规控制回路的载流要求,同时端子间设置了隔离筋,可避免接线时线头外露引发的相间短路风险。壳体侧面预留了拼接卡槽,多只同型号继电器并排安装时可通过卡槽互相卡合固定,避免柜内布线拉扯导致器件移位,同时壳体采用阻燃V0级工程塑料材质,可耐受电控柜内常规工作温度,长期运行不会出现壳体变形、材质脆化的问题,适配工业现场多尘、存在一定温度波动的运行环境。从建模细节来看,模型完整还原了器件的卡扣结构、端子位置、旋钮刻度、指示灯开孔等细节,安装边界尺寸完全对标实物参数,可直接用于电控柜的三维布局布线设计,提前校验柜内器件安装间隙、走线空间,避免实际装配时出现器件干涉、接线空间不足的问题,结构设计人员在做电控柜三维排布时,可直接调用该模型完成布局验证,无需重新测绘建模,提升电控系统的设计效率。
- 上一篇:电工线路作业用隔离拆卸钳结构设计
- 下一篇:卧式带固定插片直流电源接插件结构
- 全部评论(0)
- 模板大小: 2.7 MB
- 售价:5金币
- 下载次数: 61
- 系统要求: SOLIDWORKS
- 软件分类: 继电器
