暖通通风管道用重力式止回阻尼装置

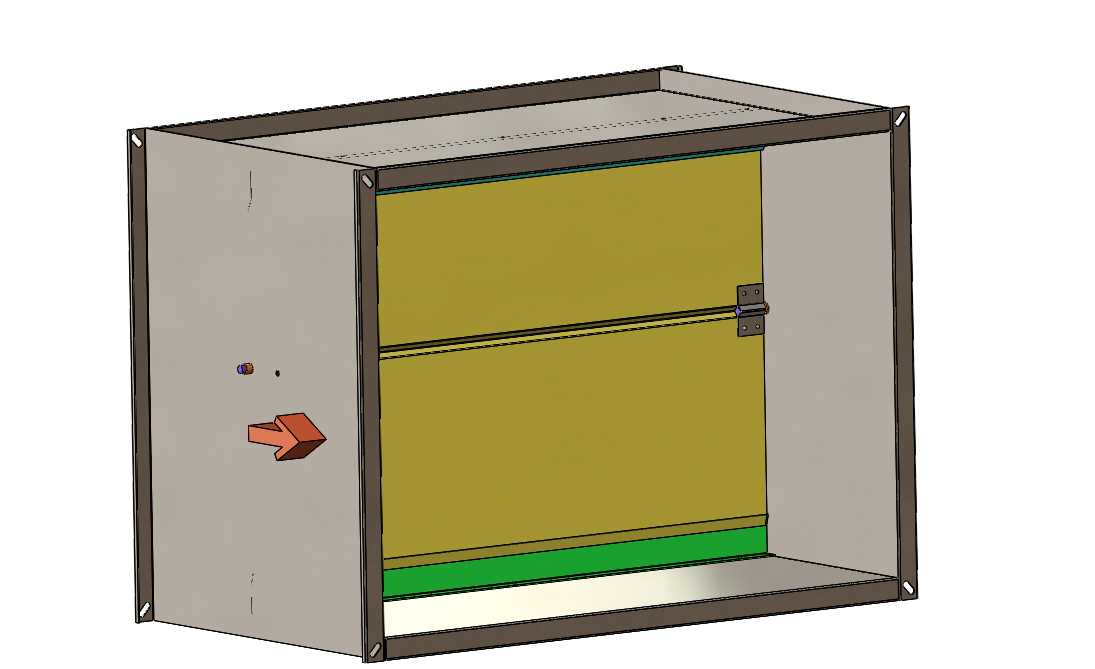

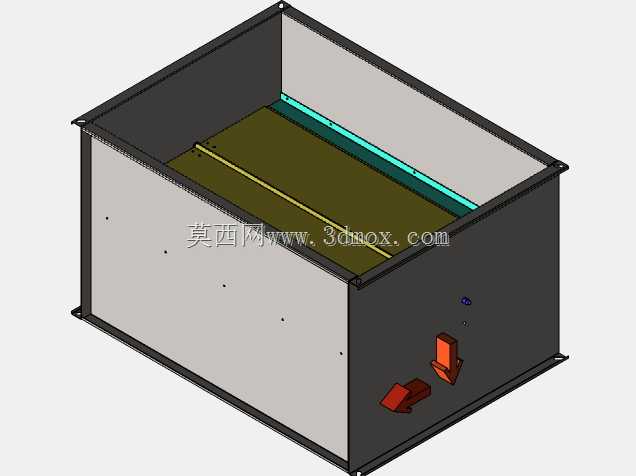

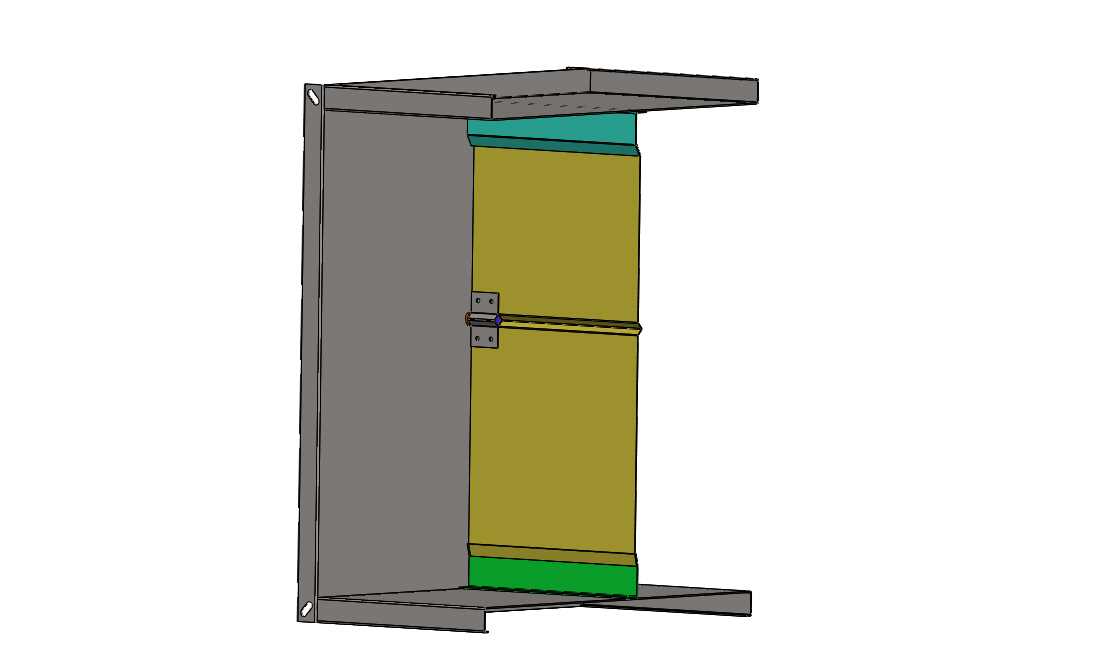

在商用建筑通风系统、工业车间排风管网、中央空调风道布设场景中，这类重力阻尼装置常被安装在竖向或水平风道的交汇段、风机出口位置，核心作用是依靠阀板自身重力实现风道的单向通断控制，避免气流倒灌引发的串味、风压损失、室外雨水倒灌等问题，区别于电动风阀需要接电控制、弹簧止回阀易疲劳失效的特性，该装置无额外动力源，依靠重力复位的结构可靠性更高，日常运维几乎无需额外检修。从结构设计逻辑来看，整体采用薄钢板折弯焊接成方形法兰边框，边框四周预留的法兰安装孔与同规格通风管道法兰孔位完全匹配，安装时仅需在法兰结合面垫密封胶条后穿螺栓紧固即可，无需额外定制转接件，适配常规矩形通风管道的安装边界。装置内部的阀板采用上下分段式结构，阀板边缘粘贴密封胶条，在风道无正向风压时，阀板自然垂落贴合风道内的密封挡边，完全截断风道通路；当风道内正向风压达到设定阈值时，阀板绕侧边的转轴向上翻转开启，气流可顺利通过，风压消失后阀板依靠自身重力回落复位，不会出现卡滞、无法闭合的问题。设计阶段特意将转轴设置在阀板侧边偏上位置，调整阀板重心与转轴的相对距离，可适配不同风压阈值的风道场景，避免风压过小无法开启、风压过大阀板翻转过度无法复位的问题；阀板表面做平整化处理，减少气流通过时的风阻与涡流噪音，边框内侧设置的限位挡块可限制阀板最大开启角度，避免阀板翻转超程撞击风道内壁产生异响。装置底部设置的导流边可引导冷凝水顺着风道坡度流向排水口，不会在装置内部积留引发锈蚀，整体外露钢板表面做防锈喷涂处理，适配潮湿、多粉尘的通风工况，可直接嵌入现有矩形通风管网中，无需对原有风道做大规模改造，在厨房排油烟系统、消防排烟风道、洁净室通风系统中都能适配使用，结构上没有易损的电子元件、弹性疲劳件，长期使用的稳定性远优于同规格的电动或弹簧式止回风阀。
