摩擦式无级变速传动机构三维结构

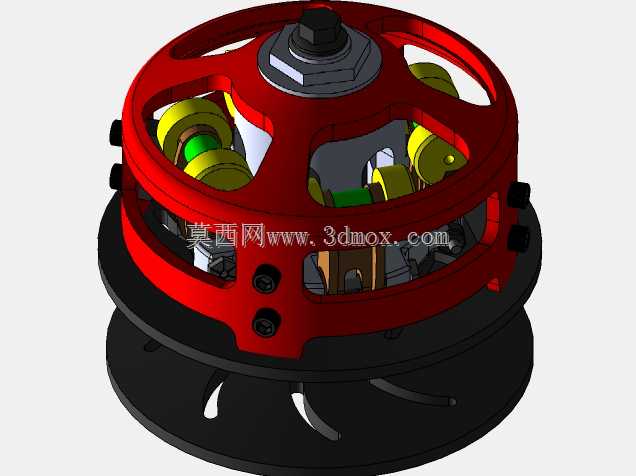

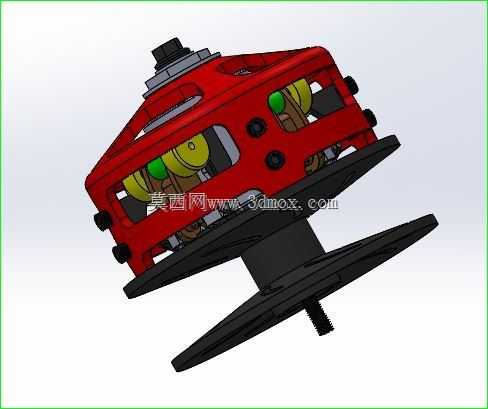

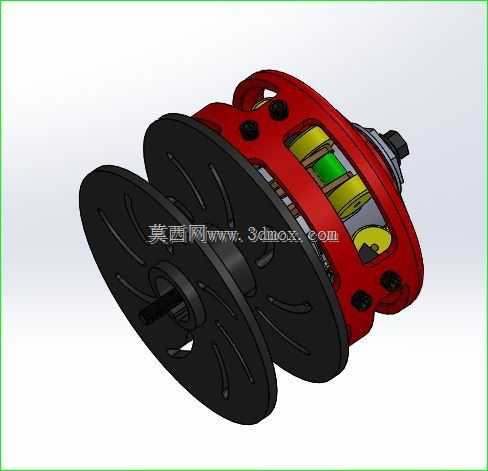

这款摩擦式无级变速传动机构，常见于小型动力传输场景，比如园林机械、小型代步设备、轻工输送线的动力端，核心作用是在输入转速固定的工况下，实现输出端转速的连续平滑调节，不需要像有级变速那样切换档位产生传动冲击，能让设备在不同负载下匹配更合理的输出转速，降低动力损耗，提升运行平顺性。从结构设计来看，整体采用框架式红色壳体作为承载主体，壳体上预留的多个安装孔位，既可以固定内部的传动摩擦轮组件，也能作为整台变速器与外部动力端、负载端的连接基准，安装时需要保证输入轴与输出轴的同轴度公差控制在0.1mm以内，避免偏载导致摩擦轮异常磨损。内部的变速核心是多组对称布置的摩擦滚轮，滚轮表面采用高摩擦系数的耐磨材质，通过调整滚轮与输入、输出摩擦盘的接触半径，实现传动比的连续变化，这种对称布置的结构可以抵消径向受力，提升传动过程的稳定性，避免单侧受力带来的轴系偏摆。底部的输出摩擦盘采用悬臂式轴系设计，轴端预留的螺纹段可以直接连接负载带轮或者联轴器，安装边界上，整台变速器的径向最大尺寸集中在底部输出盘位置，轴向安装空间需要预留出输入轴端的锁紧螺母位置，以及输出轴端的连接件安装空间，壳体侧面的调节机构预留位置，需要和外部的调速操纵机构预留足够的运动间隙，避免调速过程中出现运动干涉。设计过程中优先考虑了摩擦组件的散热问题，框架式壳体的镂空结构可以让空气直接流经内部摩擦组件，带走连续传动产生的热量，避免摩擦面温度过高导致材质性能下降，延长摩擦组件的使用寿命。同时内部的滚轮组件采用预紧结构设计，可以在摩擦件出现正常磨损后自动补偿间隙，避免传动过程中出现打滑丢转的问题，保证传动效率维持在稳定区间。在实际选型适配时，需要匹配对应的输入功率范围，避免过载导致摩擦面出现不可逆的烧蚀损伤，安装时壳体的固定螺栓需要采用防松结构，因为变速过程中产生的径向振动容易导致螺栓松动，影响传动精度。
