格雷厄姆行星锥轮变速传动结构

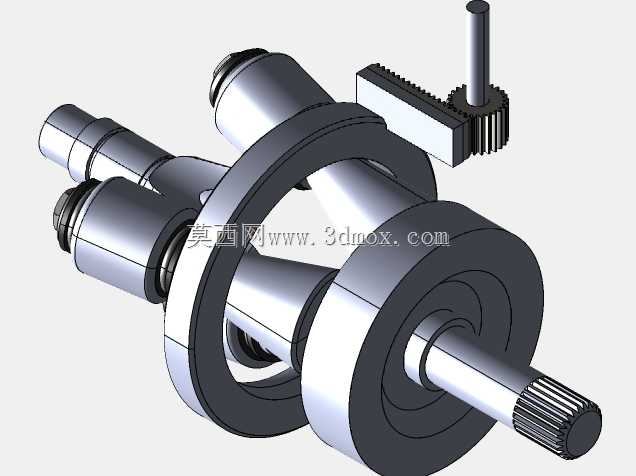

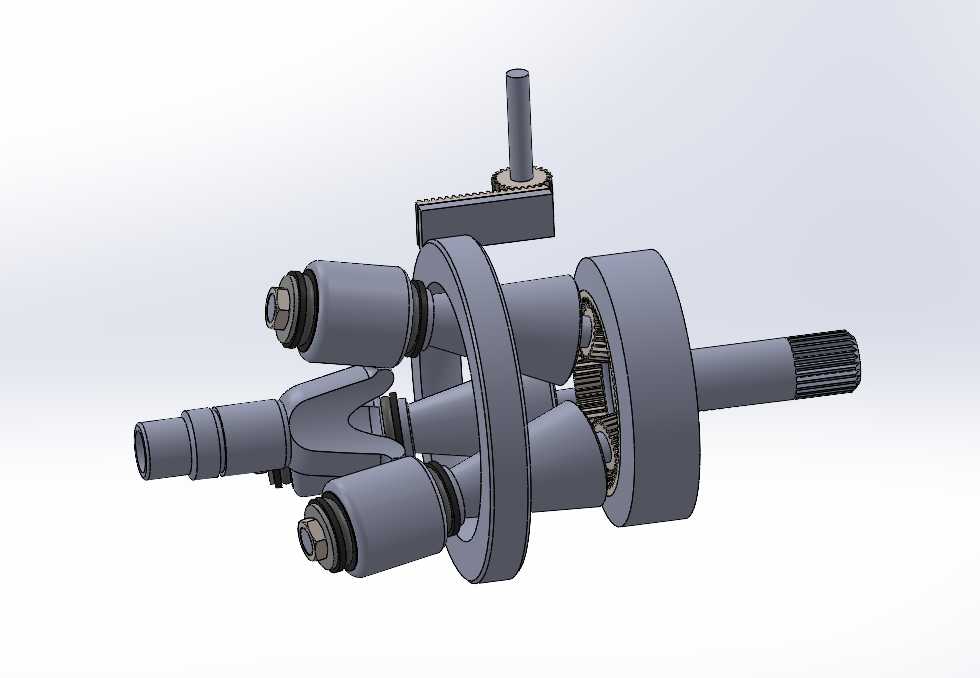

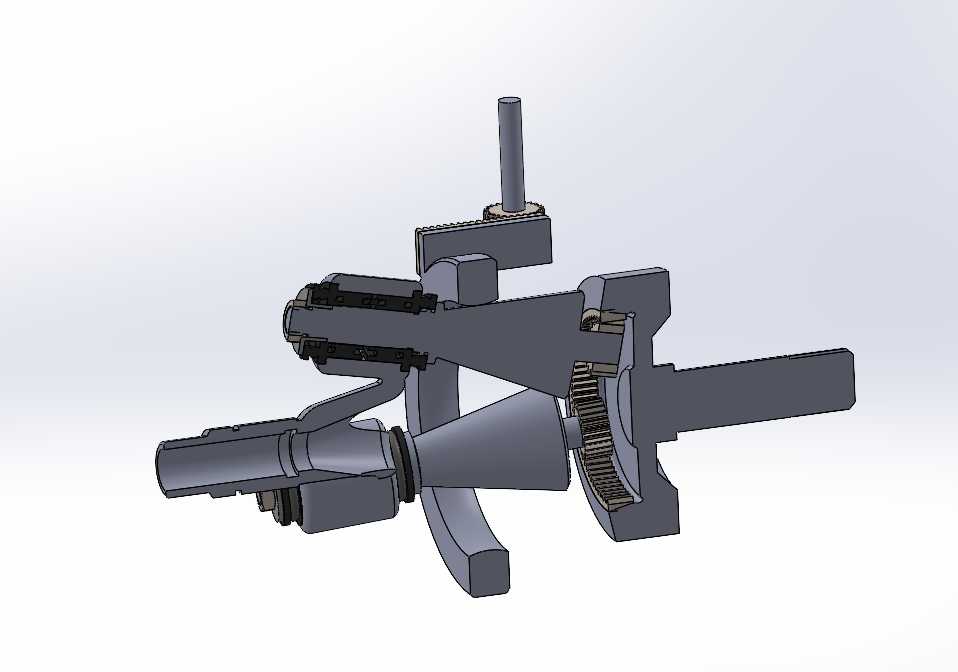

在中小功率传动的工况场景里，这类锥轮行星式变速结构常被用于需要宽调速范围、甚至需要输出反向旋转的设备中，比如轻工输送线的调速单元、小型试验台的动力传输端、专用机床的进给调速模块，相比传统定比齿轮减速结构，它不需要搭配多组换挡齿轮与离合机构，仅通过调整接触环与锥轮的接触位置就能连续改变传动比，结构集成度更高，占用的安装空间更小。从结构设计逻辑来看，这套传动方案选用三个锥体作为行星齿轮的卫星构件，核心思路是利用锥面接触的摩擦传动特性，当调整环沿轴向移动时，每个锥轮与中心输入件、外环接触的工作直径会同步发生变化，以此改变输入输出端的转速比，当接触位置越过锥轮的特定节点时，输出轴的旋转方向会直接反转，不需要额外设置换向齿轮组，这一特性让它在需要正反转切换且调速连续的场景里有明显的结构优势。建模过程中需要重点关注锥轮的锥角参数匹配，三个锥轮沿圆周方向均布安装在行星架上，安装时要保证每个锥轮的轴线与输入输出轴线的夹角一致，否则会出现接触应力不均、传动打滑甚至卡滞的问题；行星架上的锥轮安装轴需要预留合理的配合间隙，既要保证锥轮能顺畅自转，也要避免间隙过大导致传动过程中出现跳动。从安装边界来看，输入轴端采用花键结构适配动力输入连接，输出轴同样设置花键段用于连接负载端，整体径向尺寸控制紧凑，轴向安装长度适配中小功率传动的安装空间，外部不需要额外设置复杂的换挡操纵机构，仅需一个拨叉带动接触环轴向移动即可完成调速与换向操作，操纵结构简单可靠。需要注意的是，这类摩擦式变速结构的传动扭矩受接触正压力限制，更适合扭矩不大但调速要求灵活的工况，设计时要核算锥面接触的压应力，避免长期重载运行出现锥面磨损导致传动比失准，同时要预留润滑空间，保证锥面接触区域有持续的润滑介质，降低磨损速率，延长结构使用寿命。
