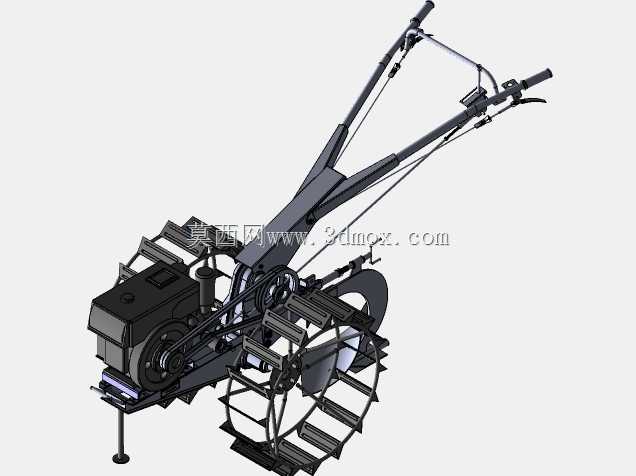

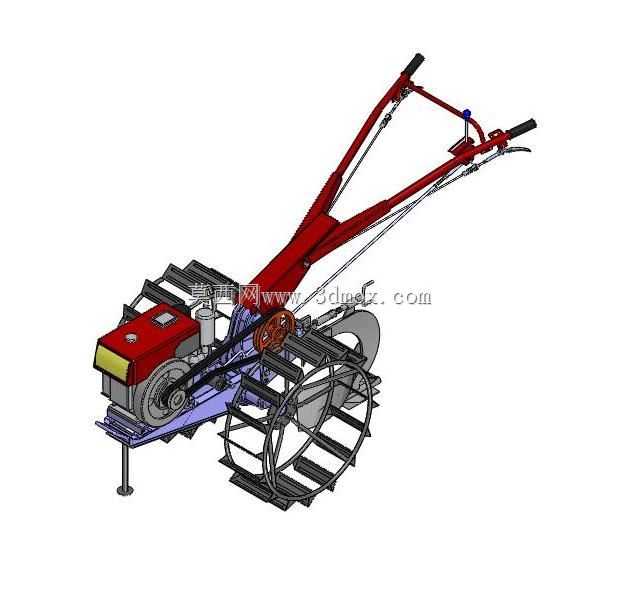

手扶式微耕机配套手动变速传动结构

丘陵山区零散地块、大棚内部、果园行间这类大型农机无法进入的作业场景，一直是农业耕作设备覆盖的盲区，手扶式微耕机凭借转向灵活、占地尺寸小的特点，成为这类场景下的核心耕作设备，而配套的手动变速结构，直接决定了设备的动力输出适配性与操作可靠性。这套变速结构在设计阶段，优先匹配单缸柴油机的动力输出区间，将输入轴的高转速低扭矩输出，通过不同齿数比的齿轮副啮合，转换为耕作工况需要的低转速大扭矩输出，同时预留倒挡齿轮组，满足设备短距离后退、地头转向的操作需求，避免作业过程中频繁抬机转向的体力消耗。从安装边界来看，整套变速箱体的安装孔位完全适配微耕机车架的预设安装位，输入轴端通过皮带轮与柴油机飞轮端连接，输出轴两端直接驱动水田铁轮或旱地旋耕刀辊，不需要额外加装过渡传动件，装配时仅需校准输入输出轴的同轴度，锁紧固定螺栓即可完成安装，大幅降低一线维修装配的操作难度。操纵结构的设计充分考虑田间作业的操作习惯，离合手柄、换挡手柄全部集成在扶手架的操作范围内，操作人员握持扶手时不需要大幅移动手臂即可完成换挡、离合操作，手柄的握持角度做了圆弧过渡处理，长时间作业不会出现硌手的问题。齿轮副的设计选用渐开线圆柱齿轮，啮合重合度控制在1.2以上，保证传动过程的平稳性，减少换挡打齿、传动异响的问题，箱体内部预留充足的润滑油腔，齿轮啮合位置完全浸没在润滑油中，连续长时间作业也不会出现齿轮过热烧蚀的问题。针对水田作业的恶劣工况，箱体的输出轴端加装了双层骨架油封，阻挡泥水、沙尘进入箱体内部，避免润滑油污染导致的齿轮早期磨损，延长整套变速结构的使用寿命。不同挡位的传动比经过反复校准，低速挡匹配深耕、重负荷旋耕作业，输出扭矩足够带动旋耕刀切入硬土层，不会出现动力不足憋熄火的问题；高速挡匹配短途转场、浅耕除草作业，行走速度适中，转场时不需要额外人力搬运设备。整套结构的外形尺寸控制紧凑，不会超出微耕机的机身宽度，在狭窄的果树行间、大棚垄沟间通行时，不会出现刮蹭作物、棚架的问题，扶手架的高度可以根据操作人员的身高做小幅调整，适配不同身高的使用者操作习惯。
