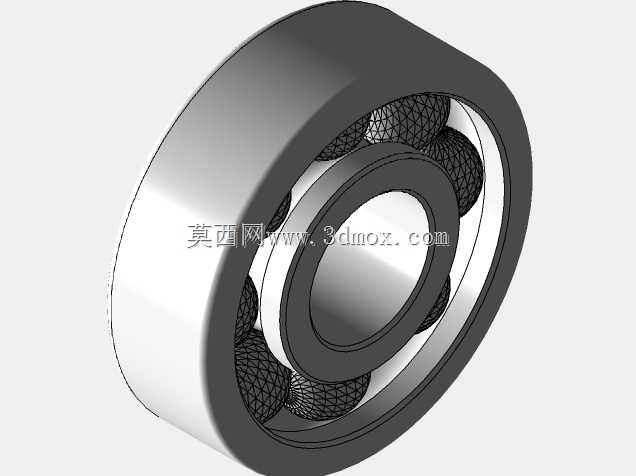

深沟球滚动轴承608z结构三维建模

在各类轻载旋转传动场景中，608z这类小型深沟球轴承的应用覆盖范围极广，从民用小家电的电机输出端、办公自动化设备的走纸辊支撑，到小型输送线的从动辊轴、玩具传动结构，甚至部分健身器材的铰接旋转部位，都能见到该规格轴承的身影。这类轴承的核心作用是为旋转轴系提供径向支撑，同时可承受一定比例的轴向载荷，降低轴件运转过程中的摩擦阻力，约束轴系的径向与轴向窜动，保证旋转部件的运转精度与稳定性。从结构设计逻辑来看，该轴承采用典型的深沟球结构布局，由内圈、外圈、滚动钢球、保持架以及双侧防尘盖组成，内圈与轴颈采用过盈配合安装，外圈则嵌入轴承座孔内实现定位，滚动体均匀排布在内外圈的滚道之间，保持架的作用是将相邻钢球分隔开，避免钢球在运转过程中直接接触产生摩擦磨损，同时保证所有滚动体受力均匀，提升轴承整体的承载能力与运转平稳性。建模过程中需要严格把控滚道的曲率半径参数，滚道曲率通常略大于钢球半径，既保证钢球与滚道的接触面积足够承载，又能避免接触应力过于集中导致的早期疲劳失效；防尘盖的结构设计需要兼顾密封性能与装配便利性，与内圈外圈的密封槽配合间隙控制在合理范围，既可以阻挡外部粉尘、碎屑进入轴承内部污染润滑脂，又不会额外增加轴承的运转摩擦阻力。安装边界方面，该型号轴承的内圈孔径、外圈外径、装配宽度都有统一的标准尺寸公差要求，轴颈的加工精度、轴承座孔的同轴度都会直接影响轴承的实际使用寿命，建模时需要预留出合理的配合公差带，同时考虑装配过程中压装受力的接触面，避免安装时对滚道、防尘盖造成挤压变形。日常选型应用中，这类带防尘盖的轴承通常预先填充了长效润滑脂，无需在使用周期内额外加注润滑，维护成本极低，适合在粉尘浓度不高、运转转速中等的工况下长期使用，其结构紧凑、径向尺寸小的特点，也非常适合安装空间受限的小型传动结构设计。
