Nema17规格步进电机三维结构设计

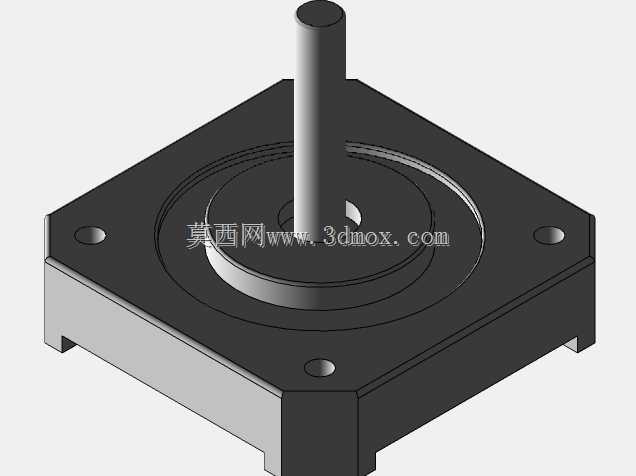

　　在桌面级3D打印设备、小型数控雕刻机、自动化送料模组这类对安装空间有严格限制的轻载传动场景里，Nema17规格的步进电机一直是应用占比极高的动力元件，这类电机的安装法兰遵循通用的42mm边长行业标准，输出扭矩区间刚好覆盖小型滑台、挤出机构、小幅面运动平台的负载需求，不会出现动力冗余带来的成本浪费，也不会因为扭矩不足导致传动失步。做这类电机的三维建模时，最先要锚定的就是安装边界尺寸，法兰端四个安装孔的中心距必须严格控制在31mm的标准值，孔位公差要预留0.1mm的装配间隙，避免实际装配时和设备安装板出现孔位错位；输出轴的直径、伸出长度、轴端扁位的尺寸也要和通用配套的联轴器、同步带轮的内孔规格匹配，轴伸长度不能超出配套传动件的锁紧范围，

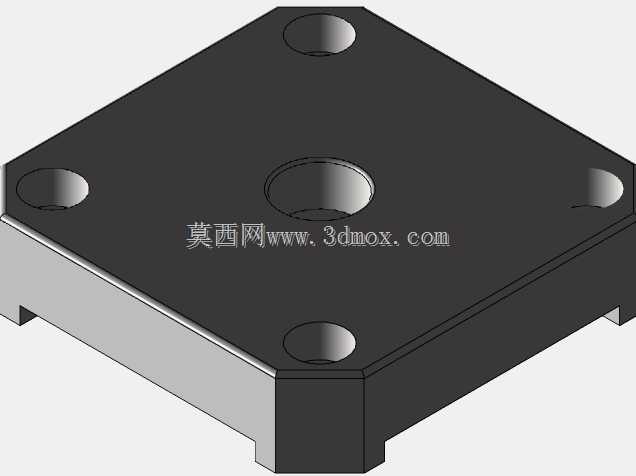

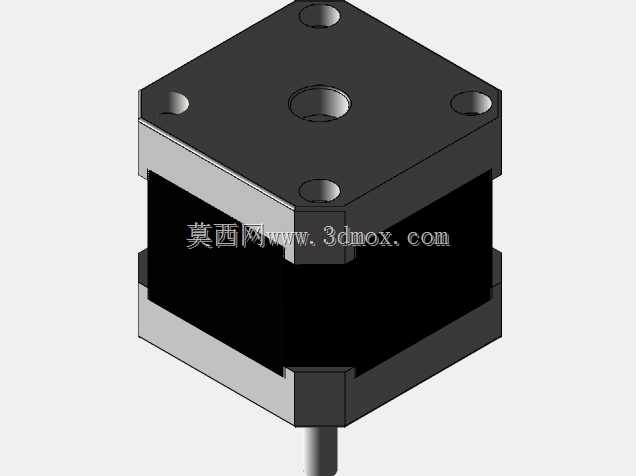

　　否则会出现传动件固定不牢、运转时径向跳动超差的问题。从结构设计的逻辑来看，电机本体的方形外壳是兼顾散热和安装便利性的选择，方形外壳的四个平面可以直接贴合设备的安装立面做径向定位，不需要额外设计定位抱箍，外壳表面的平整面也能保证和安装板的接触面积足够，运转时产生的振动可以直接通过安装面传导到设备机架上，降低整机的运行噪音。端盖上的中心孔是输出轴的轴承安装位，建模时要预留轴承的压装公差，轴承位的同轴度要和电机定子、转子的装配基准保持一致，否则转子运转时会出现扫膛问题，直接缩短电机的使用寿命。模型的主体结构分为定子外壳、前后端盖、输出轴、转子组件几个核心部分，建模时不需要把内部绕组的漆包线、硅钢片叠层这类细节完全还原，

　　毕竟这类三维模型的核心用途是给整机结构设计做装配干涉检查、安装空间预留，只要把外部的安装尺寸、接口尺寸、整体外形轮廓做准确，就能满足结构工程师的选型和装配校验需求。实际做设备布局时，这类电机的尾部出线位置也要重点考虑，模型里要把出线端的凸起结构、线缆的最小弯曲半径预留出来，避免设备装配时电机尾部和机架结构、其他传动部件出现干涉，很多新手工程师做布局时只关注电机法兰端的安装尺寸，忽略尾部出线端的空间占用，最后装配时才发现线缆被挤压，要么被迫调整整机布局，要么切削机架结构，反而增加了不必要的加工成本。另外，电机本体的厚度尺寸对应不同的扭矩规格，建模时要把不同叠厚对应的本体长度做明确区分，

　　方便选型时直接根据需要的扭矩参数匹配对应的电机长度，不用反复核对二维样本的尺寸表。从应用场景的适配性来说，这类小规格步进电机不需要额外做复杂的冷却结构，依靠自身金属外壳的自然散热就能满足持续运转的温升要求，所以外壳的壁厚设计要兼顾结构强度和散热效率，壁厚太薄会导致定子压装时外壳变形，壁厚太厚则会增加不必要的重量，还会影响热量向外传导的效率。做装配仿真的时候，要重点检查电机安装到设备板件后，输出轴和配套传动部件的同轴度，比如和滚珠丝杠连接时，要保证电机轴和丝杠的同轴度误差在允许范围内，否则会加剧联轴器的磨损，还会导致传动过程中出现卡顿、定位精度下降的问题。很多做小型自动化设备的工程师在选型阶段，都会先调用这类标准电机的三维模型导入装配体，提前排布好电机、传动件、机架的相对位置，确认所有运动部件在全行程范围内都不会出现干涉，再出工程图加工零件，这样能大幅减少样机试制阶段的装配问题，缩短设备的开发周期。这个模型的结构完全遵循Nema17电机的通用行业尺寸规范，所有安装接口、外形边界都和市售量产产品保持一致，不管是做桌面级数控设备的结构设计，还是做小型自动化生产线的模组排布，都可以直接调用做装配校验，不需要再反复测量实物尺寸调整模型参数，能有效提升结构设计阶段的工作效率。
