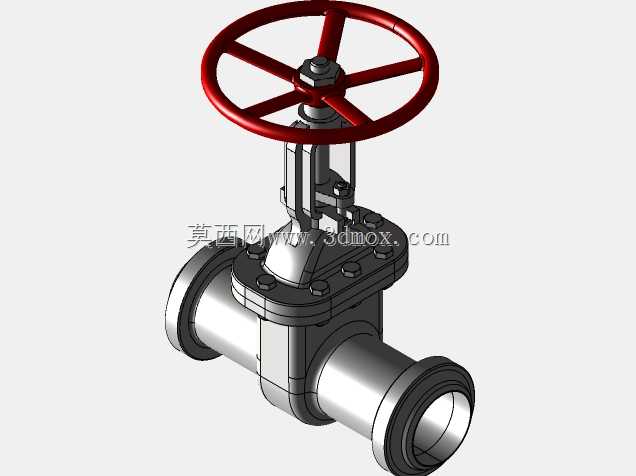

对焊连接明杆楔式工业闸阀结构设计

这款闸阀主要应用在高压高温的工业流体输送管路中，常见于石油炼化、火电汽水系统、化工原料输送这类需要严格截断管路介质的工况，日常运行中处于全开或全关状态，不承担流量调节功能，避免闸板受介质长期冲蚀出现密封面损坏。从结构设计来看，采用明杆结构设计，阀杆的升降行程可以直观反馈阀门的开闭状态，现场巡检人员无需额外加装开度指示装置，就能快速判断阀门当前位置，手轮采用轮辐式铸钢结构，操作时受力均匀，即使在大口径高压工况下，借助加长加力杆也能完成开闭操作，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，避免长期操作出现配合松旷。阀体两端采用对焊连接结构，相比法兰连接，焊接端在高压工况下的密封可靠性更高，不存在法兰垫片老化泄漏的隐患，安装时需要严格对齐管路坡口，焊后做应力消除处理，避免焊缝位置出现应力开裂。闸板采用楔式单闸板结构，密封面堆焊硬质合金，耐受介质中固体颗粒的冲刷，关闭时依靠楔面的挤压力实现强制密封，即使介质存在少量杂质，也能保证截断后的零泄漏。阀盖与阀体的连接采用中法兰螺栓紧固结构，密封垫片选用缠绕式金属垫片，适配高温工况下的热胀冷缩变形，阀杆位置设置多级填料密封结构，通过填料压盖的螺栓预紧力压实填料，避免介质沿阀杆间隙外漏，填料函预留足够的填料加装空间，长期运行出现微量泄漏时，可以在线紧固压盖或者补充填料，无需拆解阀门整体。从安装边界来看，阀门的结构长度符合对应压力等级的管路标准，手轮的操作空间预留足够的径向距离，安装时阀杆方向保持垂直向上，避免倾斜安装导致阀杆受力不均出现卡涩，阀体底部的排污螺塞位置预留操作空间，方便定期检修时清理阀腔内部的积垢。流道部分采用全通径设计，介质流经阀门时的压损极小，不会出现明显的节流效应，适合长距离输送管路的截断需求，阀杆的升降行程与通径尺寸匹配，全开时闸板完全提升至阀腔上部，不会阻挡介质流道，避免长期运行中闸板受介质冲蚀减薄。
