冷凝机组用3/8英寸黄铜检修阀结构设计

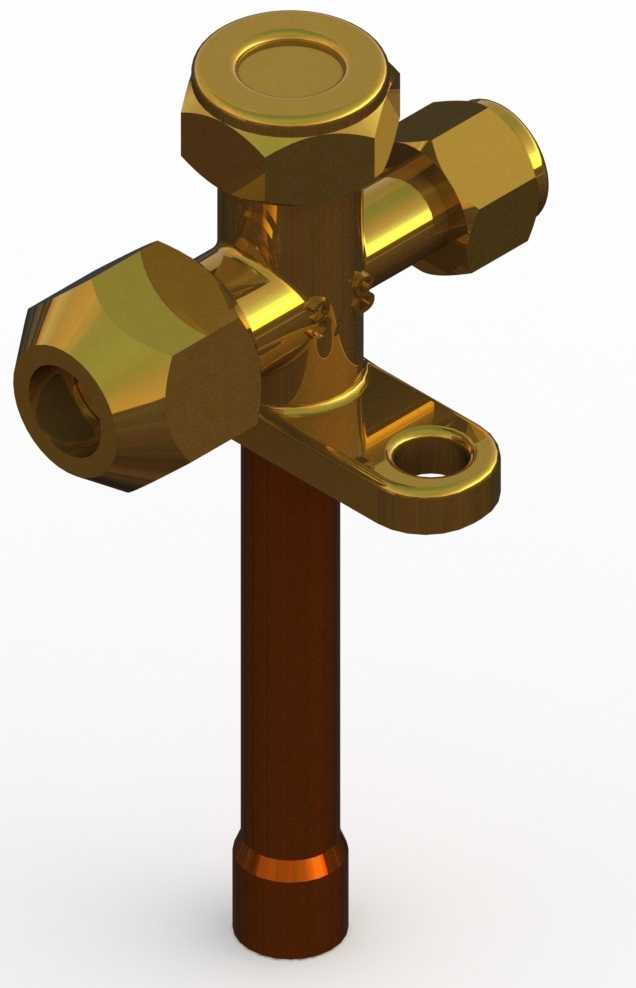

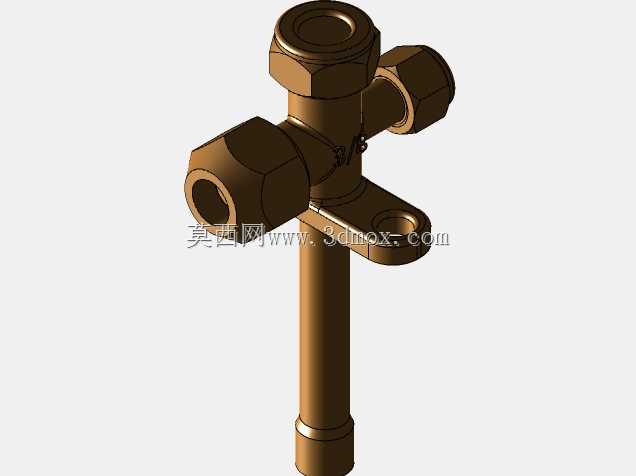

这款3/8英寸规格的检修阀主要适配冷凝机组制冷管路系统，在商用空调、冷冻冷藏设备的冷媒管路上承担检修接入口、压力检测、冷媒充注与回收的核心功能，是制冷系统运维环节必不可少的管路配件。从结构设计来看，阀体采用一体式热锻黄铜成型，主体竖向为通径管路结构，上部设置六角工艺台，方便安装时使用扳手夹持定位，避免阀体跟转损伤焊接接口；两侧对称伸出两个外螺纹快插接头，分别对应冷媒通路与检修接入口，接头采用标准扩口式结构，可直接与同规格制冷铜管通过扩口螺母实现密封连接，无需额外焊接接头，降低现场安装的工艺难度。阀体下部延伸出带安装孔的固定支耳，支耳上的通孔为标准安装定位孔，可通过螺栓将阀件固定在机组钣金支架上，避免管路运行过程中因振动产生接头松动、冷媒泄漏的问题，支耳的位置经过重心校核，固定后阀体重心与安装孔位同轴，长期运行不会产生附加应力拉扯管路。竖向管路下端为插接焊接端，可直接插入3/8英寸制冷铜管进行钎焊连接，插接深度符合制冷管路焊接工艺要求，焊接时不会因为插入过深堵塞管路，也不会因为插入过浅导致焊接强度不足。设计过程中充分考虑了制冷系统的工况要求，阀体内部流道做了圆弧过渡处理，没有直角突变结构，可降低冷媒流过时的阻力损失，避免流道内产生涡流引发的管路振动噪音；检修口内置自密封阀芯，在未连接检修表具时依靠内部弹簧与密封垫实现可靠密封，连接表具时顶开阀芯即可连通管路，拆卸表具后自动复位密封，不会出现冷媒泄漏问题。从安装边界来看，该阀件整体横向最大尺寸为两侧接头端面的间距，竖向尺寸为下端插接端到顶部六角台的高度，安装时需要预留足够的扳手操作空间，尤其是两侧接头的螺母拧紧位置，需要避开周边管路与钣金件，保证安装工具可以正常操作；固定支耳的安装孔距经过标准化设计，可适配多数常规冷凝机组的阀件安装位，无需额外改制支架。在实际应用场景中，这类检修阀通常布置在冷凝机组的高低压管路上，靠近压缩机吸排气口的位置，方便运维人员快速连接压力表检测系统运行压力，也可在系统维保的时候通过该接口完成冷媒充注、抽真空、冷媒回收等操作，相比在管路上额外焊接检修接头，一体式的检修阀结构集成度更高，泄漏点更少，长期运行的可靠性更优。阀体表面采用抛光镀彩处理，既提升了黄铜阀体的抗腐蚀能力，也方便生产过程中识别外观缺陷，避免有砂眼、裂纹的不合格件流入装配环节。
