工业管路混合阀拆解结构三维建模

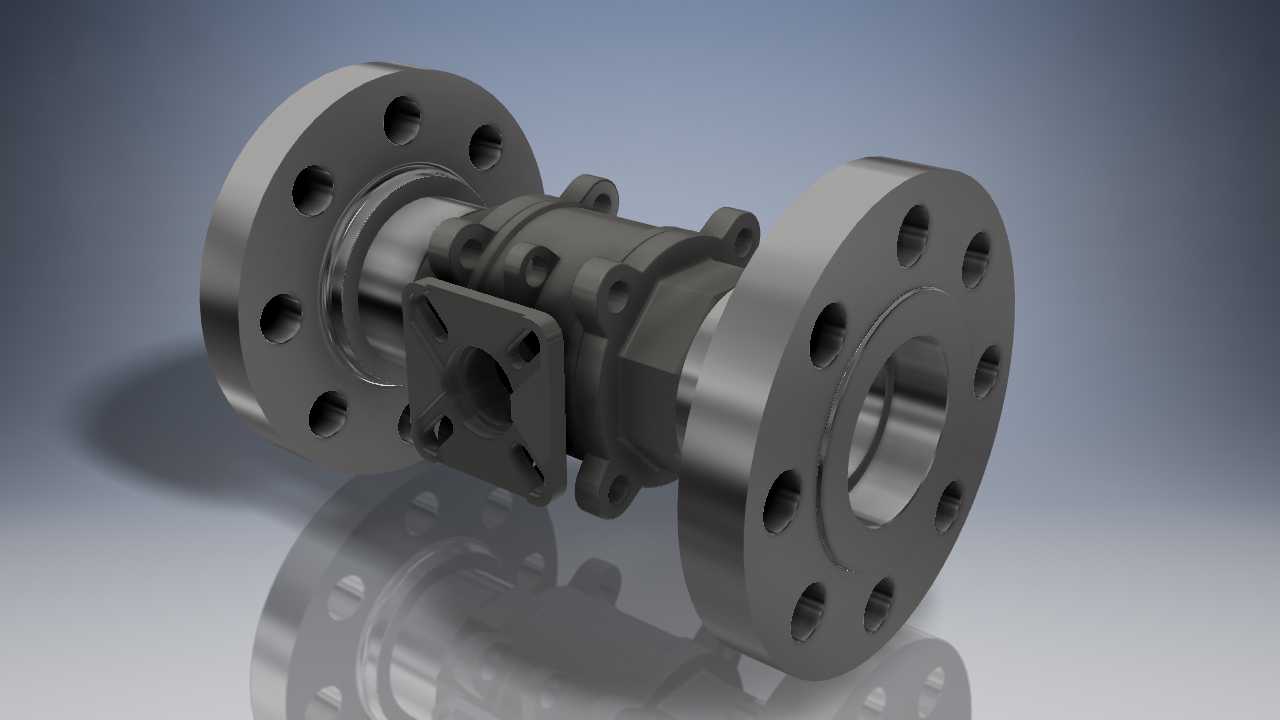

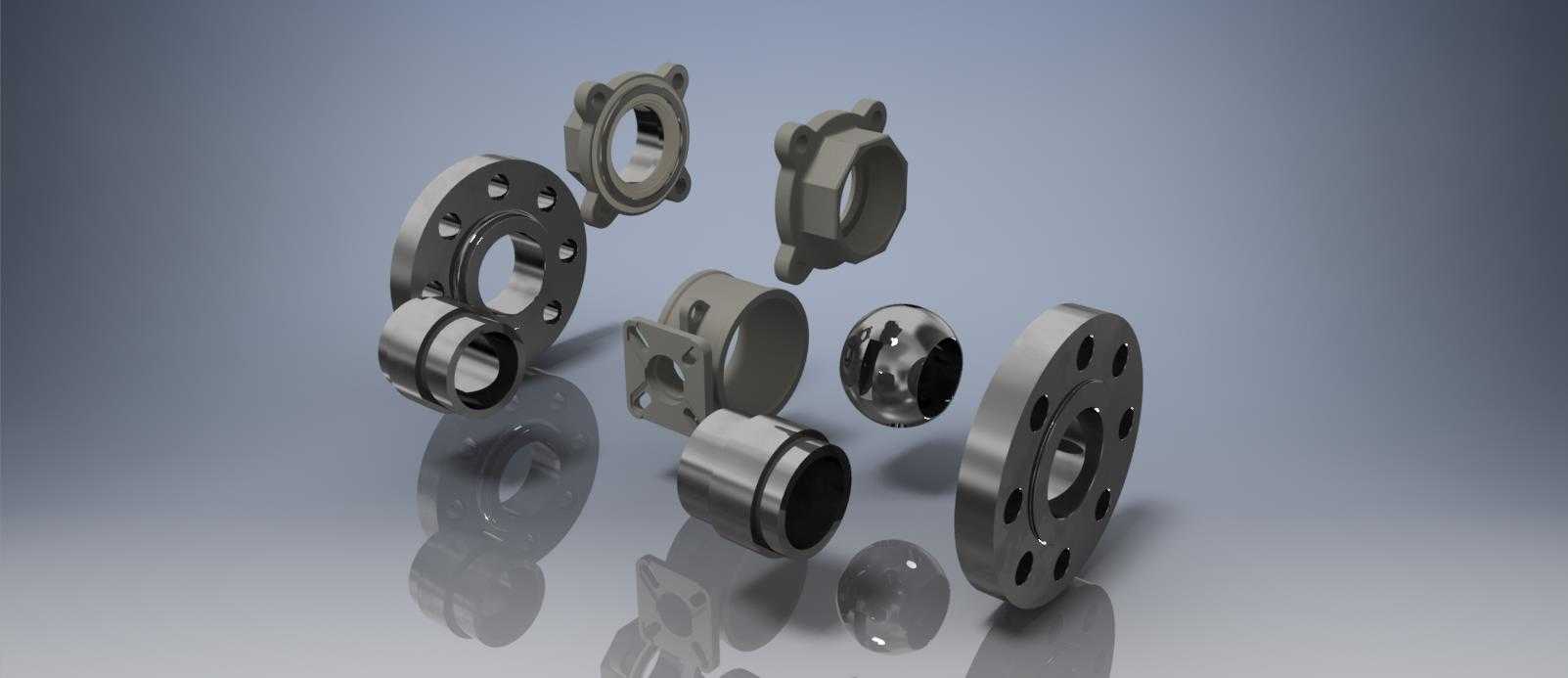

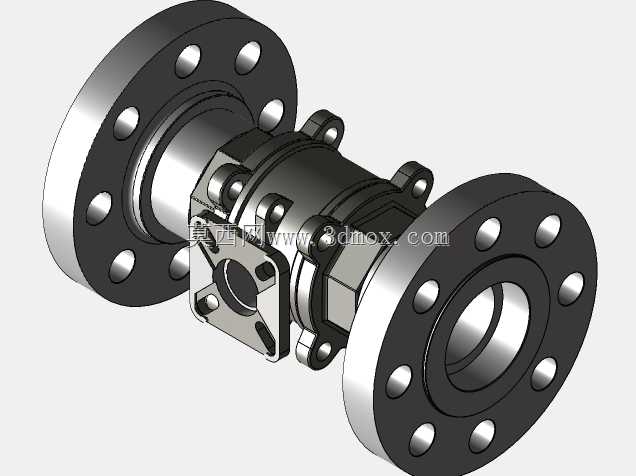

这套混合阀的结构建模完全围绕流体管路的实际混合作业需求展开，拆解状态下能清晰看到各组成部件的配合逻辑，从带螺栓孔的法兰连接端，到中间的阀芯、密封衬套、定位压环，每一个部件的尺寸边界都严格匹配工业管路的通用安装规范。在实际工业场景中，这类阀件多用于化工流体输送、暖通水循环、工业水处理管路中，负责将两路或多路不同参数的流体在阀腔内完成均匀混合，替代传统管路中分段混合的冗余结构，减少管路沿程阻力与泄漏点位。从设计思路来看，建模时优先考虑了安装维护的便捷性，法兰端的孔位排布完全适配同通径的工业管路法兰标准，安装时无需额外加工转接件，直接通过螺栓对接即可完成固定，密封衬套的嵌入槽尺寸做了公差适配，既保证装配时的顺畅推入，又能在压紧后实现径向与轴向的双重密封，避免高压工况下的流体渗漏。阀芯部分的曲面结构经过流道优化，建模时特意还原了内部导流曲面的弧度，让不同压力的流体进入阀腔后能顺着曲面形成旋流，提升混合均匀度，避免出现流体偏流、混合比例失调的问题。各部件的安装边界都做了明确的尺寸约束，法兰端的外径、螺栓孔中心距、密封面的凸起高度都符合常规工业管路的安装空间要求，不会出现安装时与周边管路支架、其他阀件产生空间干涉的问题。拆解状态的建模也还原了实际检修时的拆卸顺序，从外侧的法兰压盖开始，依次拆下定位环、密封套、阀芯组件，每个部件的配合面都做了对应的定位结构，装配时不会出现错位装反的问题，哪怕是首次接触该阀件的运维人员，也能顺着结构配合逻辑完成拆装。阀件的外露金属部件都做了圆角过渡处理，既避免安装时划伤操作人员，也能减少流体在边角处的淤积，对于含有少量固体杂质的流体工况，也能降低杂质在阀腔内的堆积概率，延长阀件的维护周期。
