风冷工况用可参数调整管板换热结构

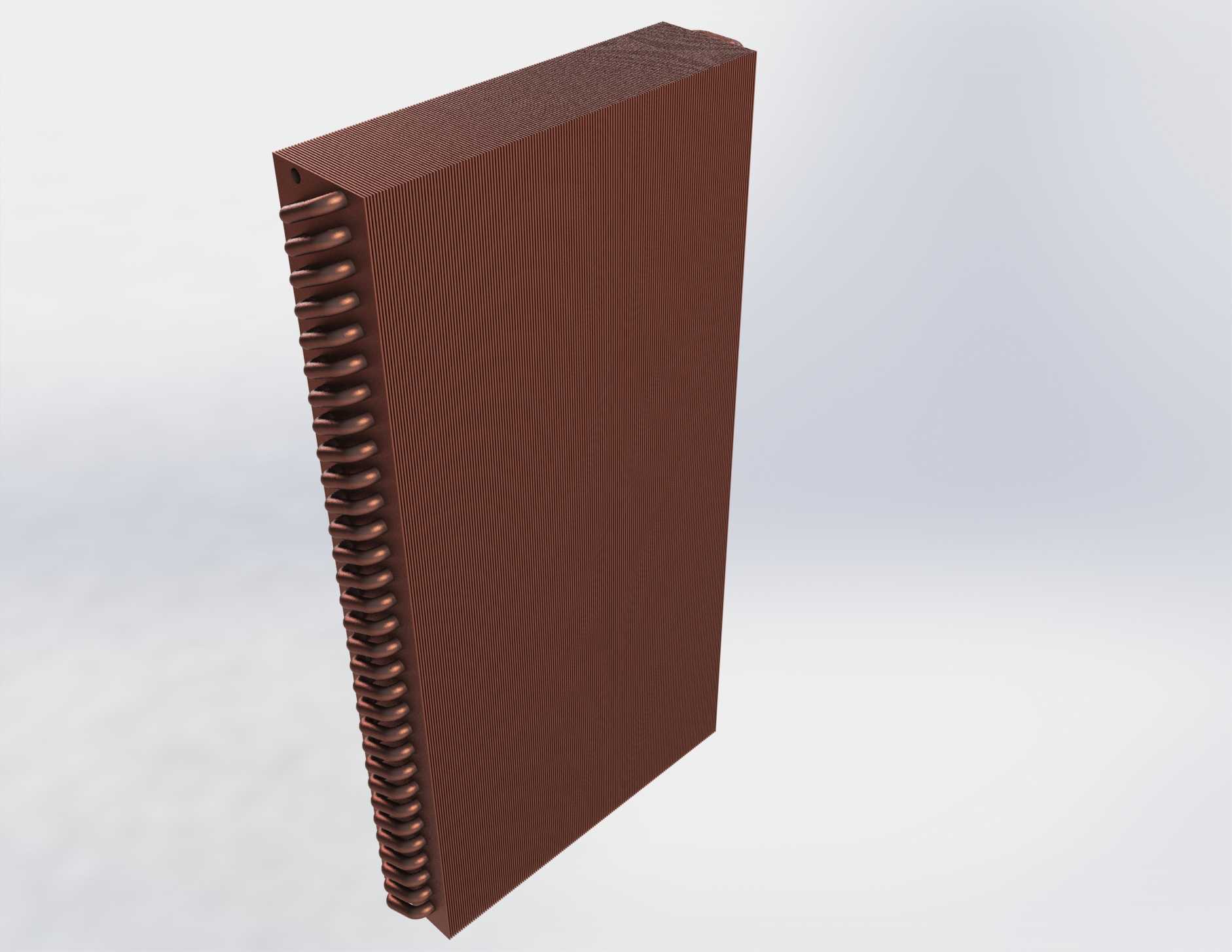

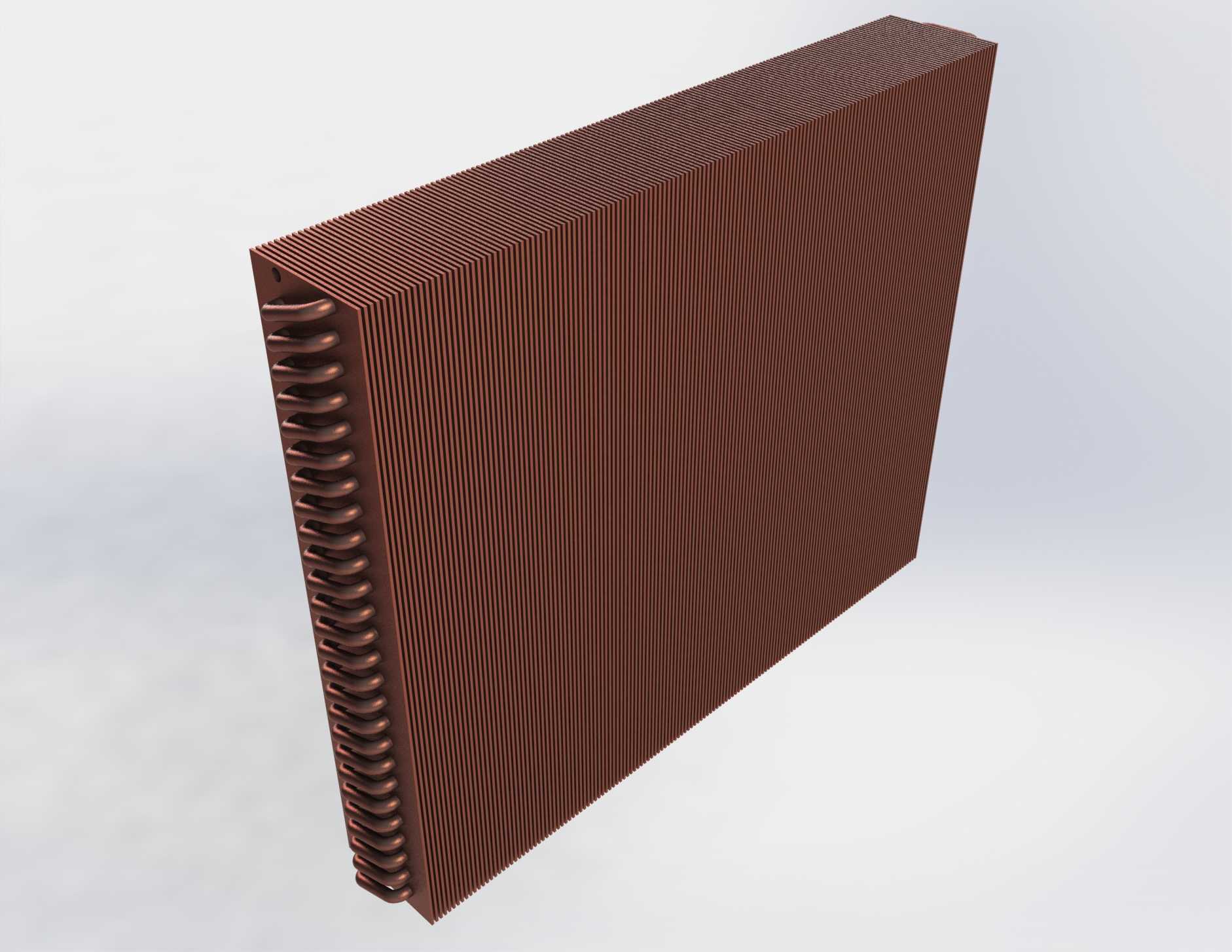

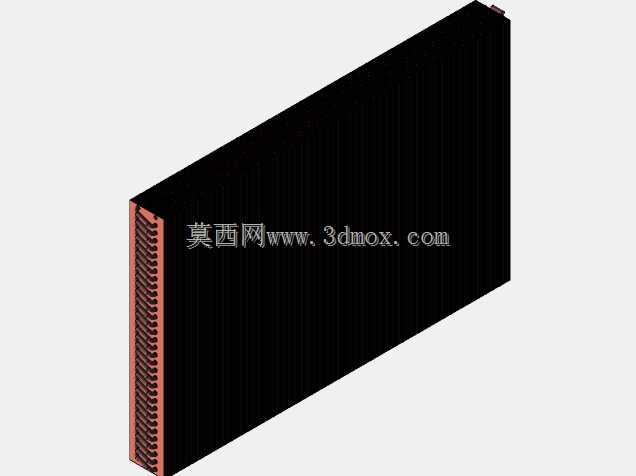

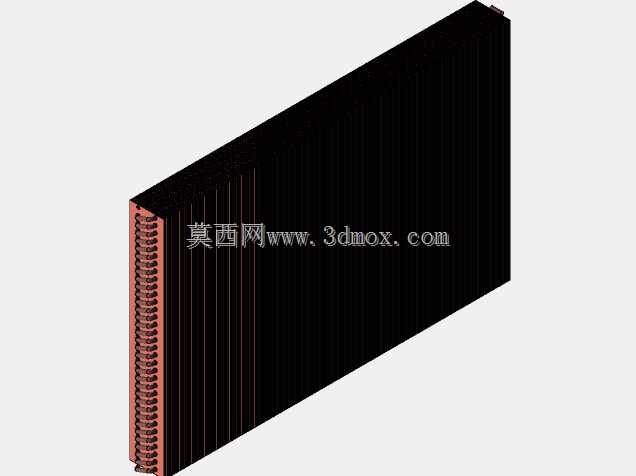

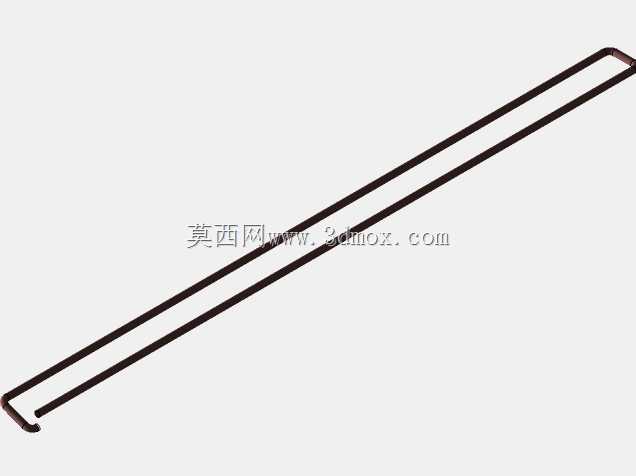

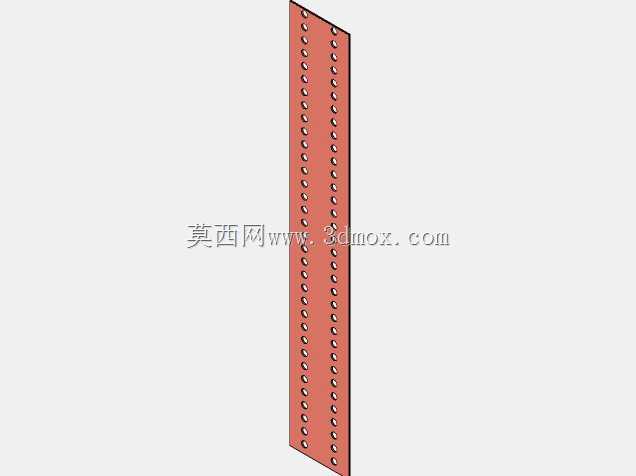

在工业冷却、工艺温控场景里，风冷式换热设备的核心换热段选型，往往需要匹配不同风量、换热量、安装空间的边界要求，常规固定尺寸的换热芯体模型很难适配前期方案快速迭代的需求，这款可调整参数的管板换热结构，就是针对ACHE风冷换热器、空冷式冷凝器的前期方案设计搭建的。实际工程应用中，这类管板结构多用于压缩空气冷却、制冷系统冷凝散热、工业循环液风冷降温的场景，芯体部分的换热管与板翅结构结合，靠空气横掠翅片间隙带走管内介质的热量，端部的管板承担换热管定位、介质腔密封的作用，侧边的弯管结构负责连通各流程的换热管，实现介质多回程流动，提升换热行程与换热效率。设计过程中没有采用全局变量驱动的常规参数化逻辑，主要是考虑到全局变量驱动在特征较多的换热结构里，模型重建响应速度过慢，会拖慢方案调整的效率，转而采用草图参数驱动核心尺寸的方式，把需要调整的核心尺寸都归集到命名为Param的草图中，设计人员调整尺寸时不需要逐层查找特征参数，直接修改草图内的对应尺寸，就能快速生成新的芯体结构。可调整的尺寸范围覆盖了换热芯体的整体长度、宽度、总厚度，还包含板片的厚度参数、换热管的管径参数、管间距的边界参数，调整过程中会自动重建翅片排布、管板开孔位置、侧边连接弯管的形态，不需要手动修正特征报错。从安装边界来看，模型保留了芯体的完整外部轮廓，没有附带外部框架、风罩、风机接口等附属结构，设计人员可以直接把芯体模型导入到整体设备的装配环境中，根据预留的安装腔尺寸快速调整芯体参数，核对芯体与周边结构的干涉情况，确认介质进出口的位置是否与管路布局匹配。这类参数化结构的实用性，主要体现在方案阶段的快速响应上，不需要每次更换工况参数都重新搭建芯体模型，只需要核对换热计算得出的芯体尺寸、管径参数，直接修改对应数值就能得到匹配的三维结构，大幅减少前期方案设计的重复建模工作量，也能避免手动建模时出现的翅片排布不均、管板开孔错位这类细节错误。结构上采用的是板管结合的形式，翅片与换热管的接触形态符合实际加工中的胀接工艺特征，不是简化的贴合建模，导入仿真环境做流场、温度场分析时，不需要额外修正接触对的设置，能直接用于前期的换热性能仿真校核，给后续的详细结构设计提供准确的基础模型参考。
