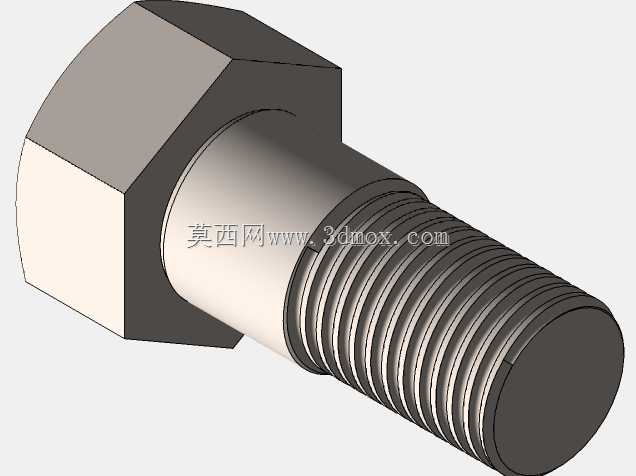

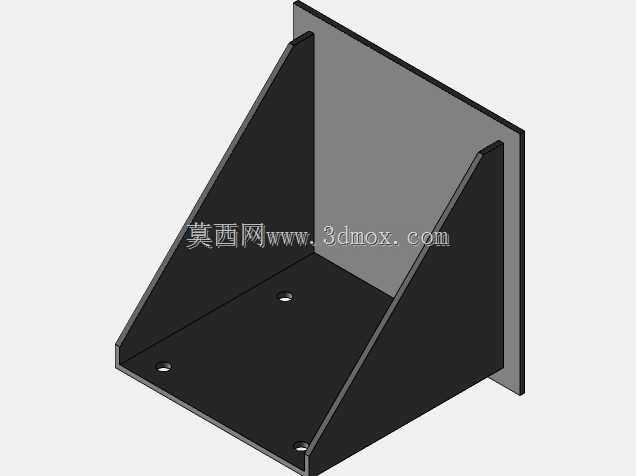

工业锅炉配套用空气预热器结构设计

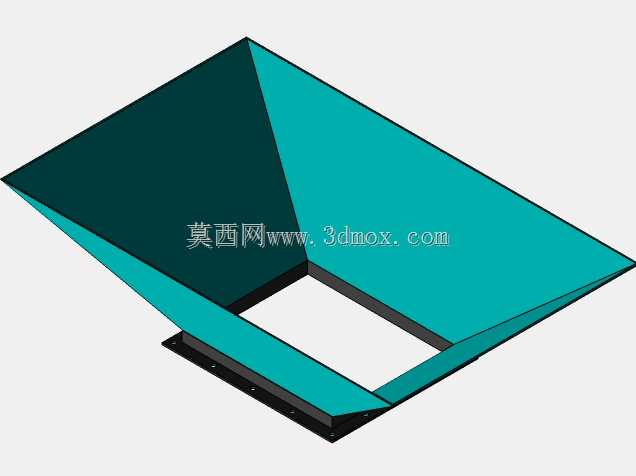

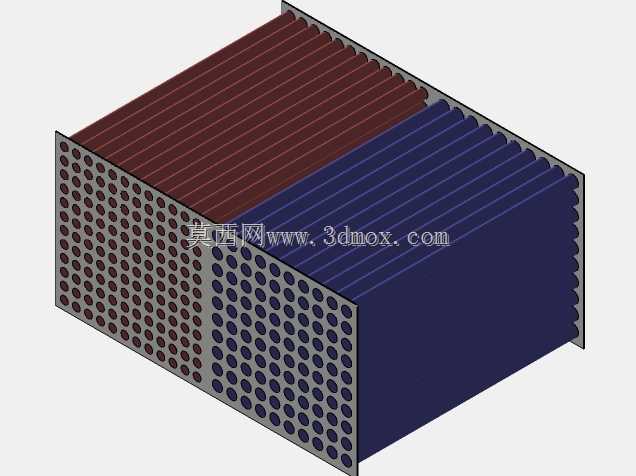

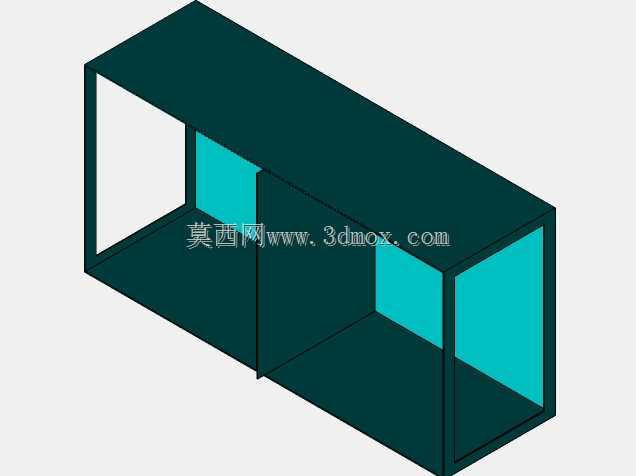

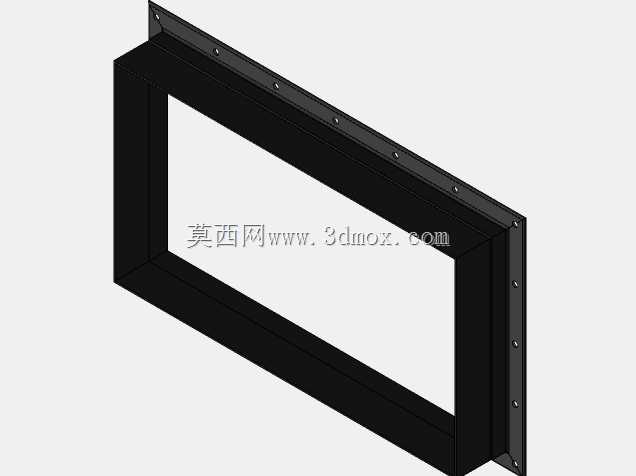

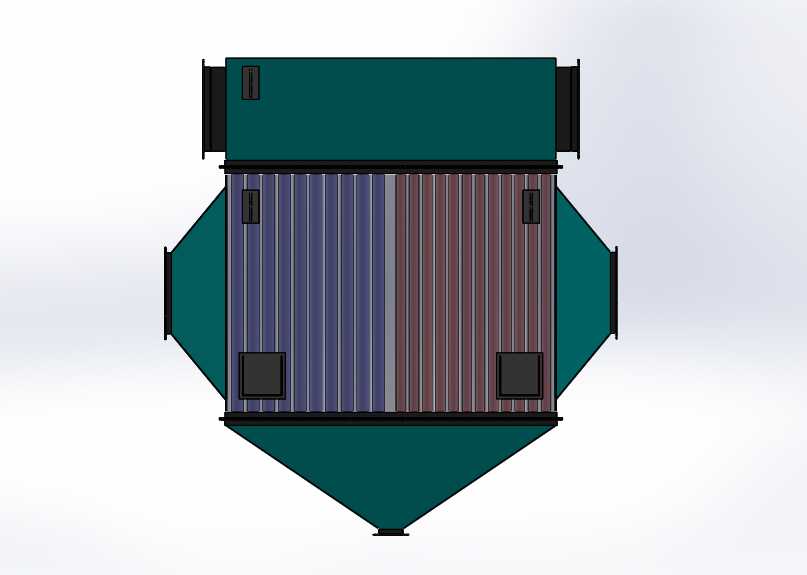

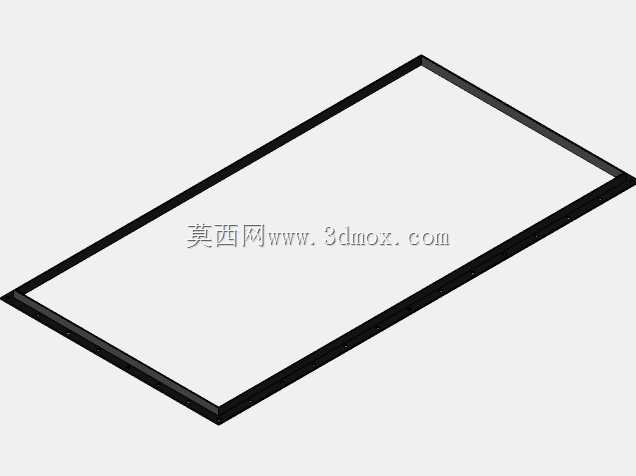

这款空气预热器的三维结构设计，核心围绕工业热力系统的烟气余热回收场景展开，在燃煤锅炉、燃气加热炉、工业烘干窑炉等场景中，这类设备是提升系统热效率的核心配套部件，安装位置通常衔接在锅炉尾部烟道与送风系统之间，通过回收高温烟气携带的余热来加热进入炉膛的助燃空气，既能够降低排烟温度减少热损耗，也能提升炉膛内的燃烧温度，强化燃料的燃尽效果，降低不完全燃烧带来的能耗损失。从结构设计逻辑来看，该模型采用上下锥斗加中部矩形换热仓的布局，上下锥形结构分别对接烟气进出通道，能够引导烟气均匀流经中部的换热管束区域，避免出现气流偏流导致的局部换热效率不均问题，中部换热仓采用分仓式隔板设计，将换热区域划分为独立的仓室，既可以适配不同烟气流量下的换热需求，也方便后期运维时对单组换热元件进行检修更换，无需整体拆解设备外壳。设备侧面预留的多组接口分别对应冷风进口、热风出口、清灰检修口，在安装边界设计上，设备的四个侧向接口采用同轴线对称布局，能够适配不同方向的管道排布需求，底部锥斗的倾斜角度按照粉尘安息角设计，能够引导换热过程中沉降的烟尘自然滑落至底部排灰口，避免积灰堵塞换热通道。在建模过程中，对换热管束的排布间距做了工程化适配，管束之间预留了足够的清灰操作空间，外壳的加强筋布局对应设备运行时的承压需求，在负压运行工况下能够避免壳体出现变形，设备顶部和底部的法兰连接面做了密封结构预留，能够减少运行过程中的烟气漏风率，保证换热效率的稳定性。这类设备在实际选型适配时，需要根据锅炉的额定蒸发量、烟气流量、排烟温度参数匹配对应的换热面积，模型中预留的接口尺寸可以根据实际管道参数做参数化调整，外壳的保温层安装空间也在结构设计时做了预留，不需要额外调整主体结构即可适配不同厚度的保温层安装需求，能够直接对接工程设计中的管道排布、基础载荷计算等后续设计环节。
