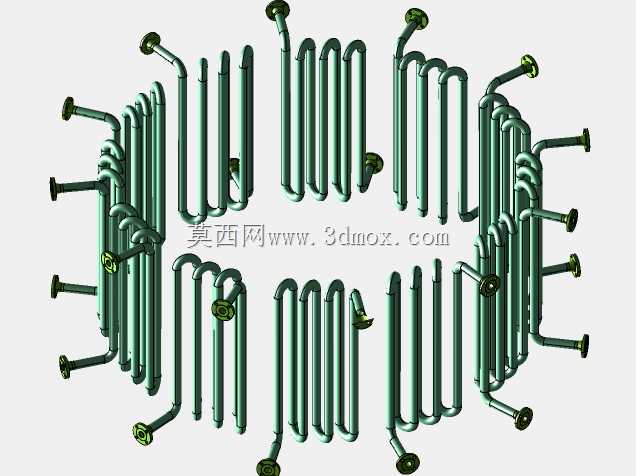

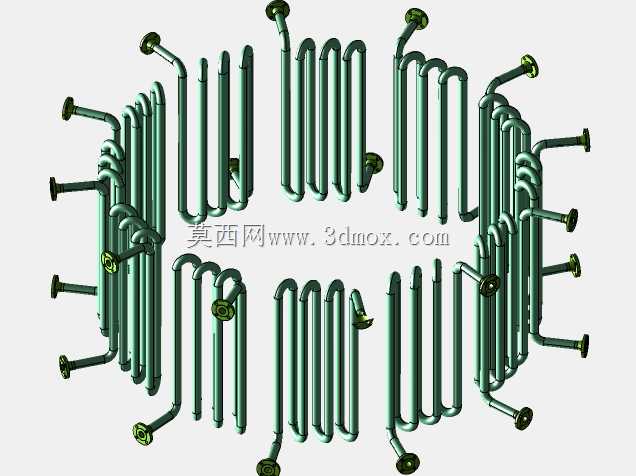

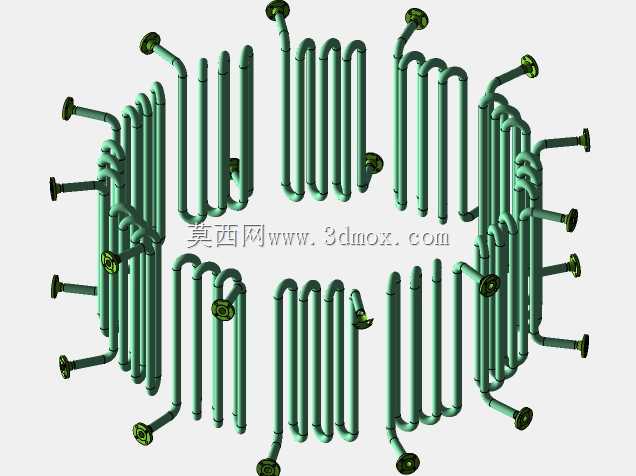

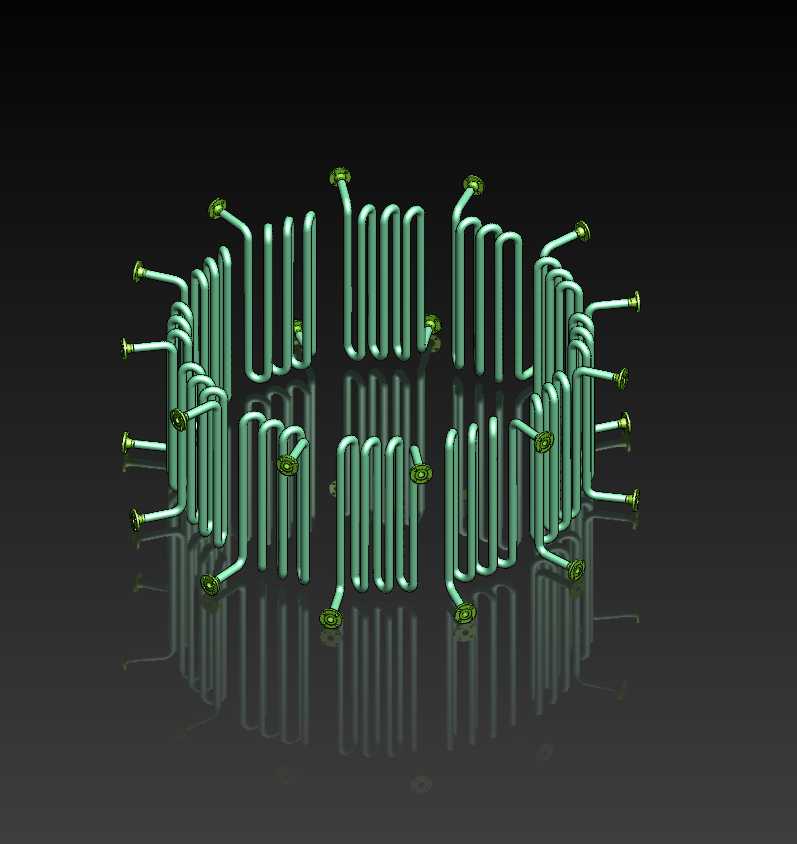

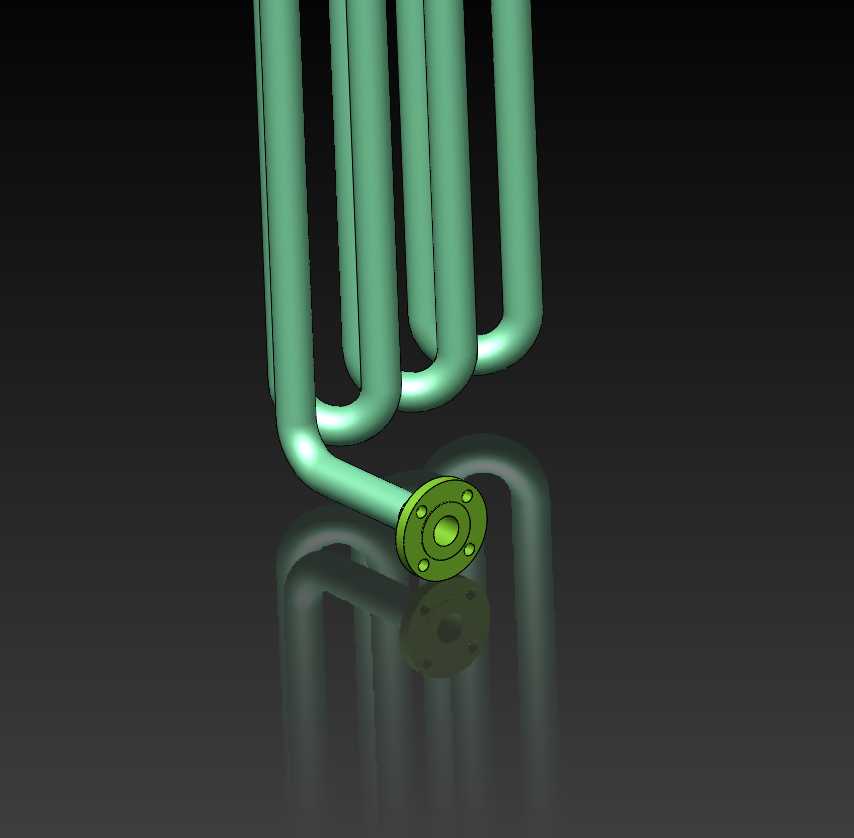

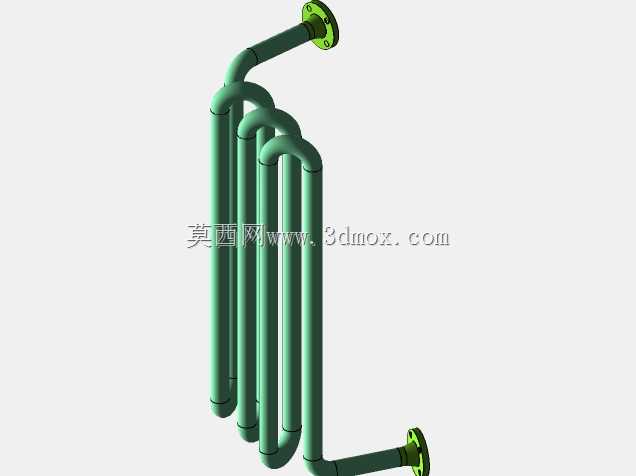

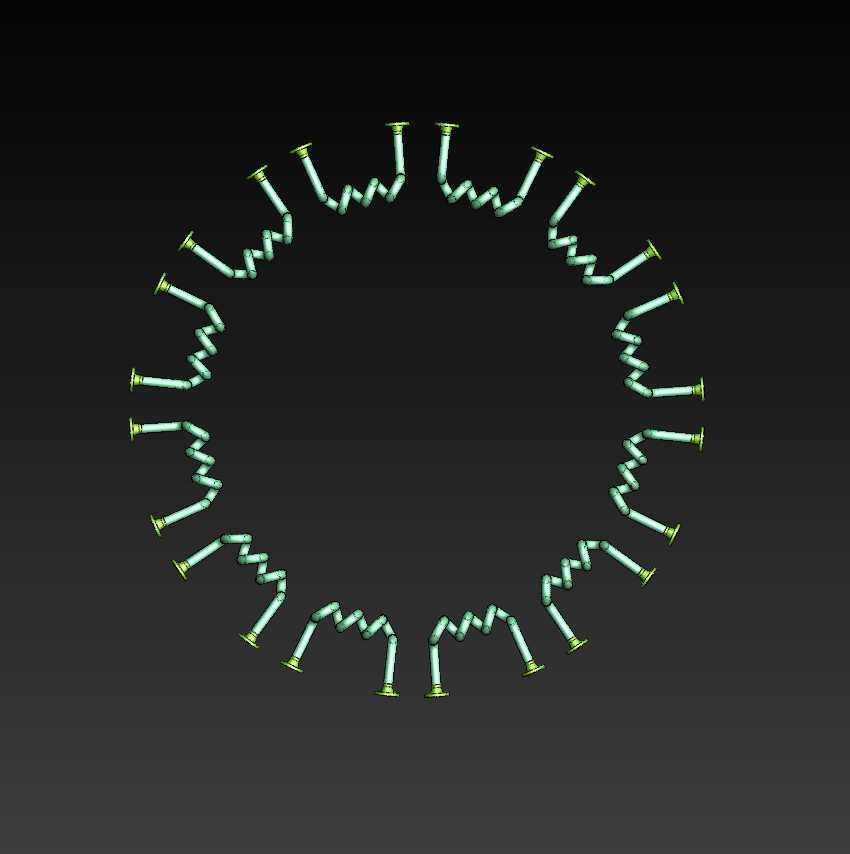

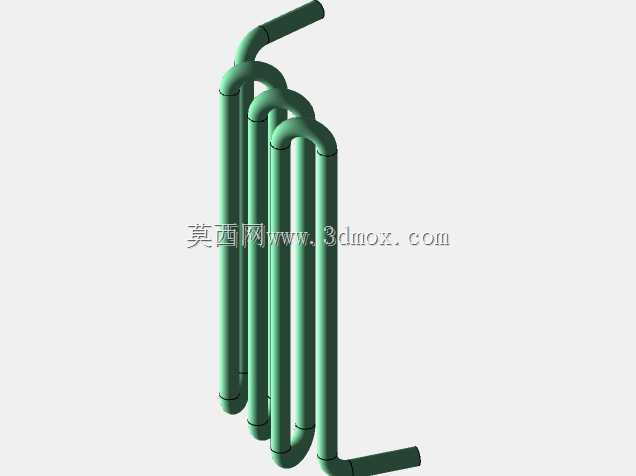

环形排布换热用蛇形盘管结构

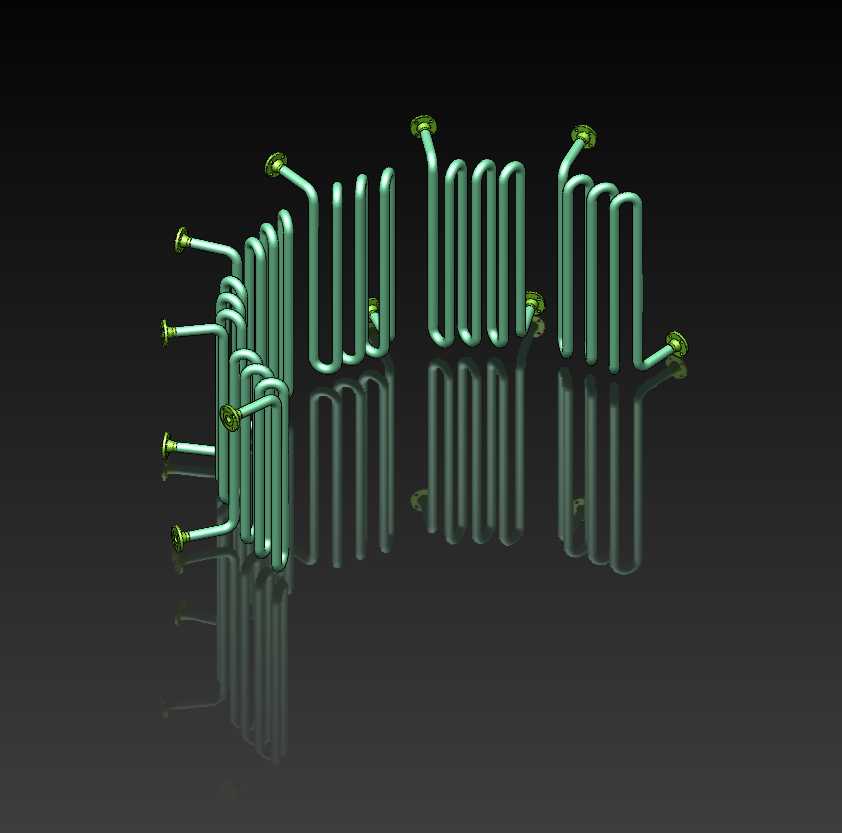

这套蛇形盘管采用环形对称排布的结构设计，核心应用场景覆盖化工反应釜夹套换热、恒温槽温控回路、小型制冷机组蒸发器、工业烘箱余热回收等需要大换热面积的流体换热场景，相比直管式换热结构，在有限的安装腔体内容积利用率能提升40%以上。从实际使用角度出发，盘管的每一段弯折半径都做了统一规范，避免弯管处出现管壁褶皱减薄的问题，流体在管内流动时不会因截面突变产生局部涡流阻力，能有效降低输送泵的扬程损耗，同时弯折处的圆弧过渡也减少了应力集中点，长期承受冷热交替的温度交变载荷时，不容易出现焊缝开裂或者管材疲劳破损的问题。设计时首先确定了环形安装的边界尺寸，整体外轮廓适配圆柱型安装腔体，所有管端接口都沿环形径向向外引出，接口位置做了统一的角度排布，现场安装时不需要额外调整管路走向，直接对接外部工艺管线即可，管端预留的直段长度满足常规卡套、焊接或者法兰连接的操作空间，不会出现安装工具无法操作的干涉问题。盘管采用多组并联的流道设计，每组蛇形管的流道长度保持一致，能保证各支路的流体流量分配均匀，不会出现部分管路流量不足导致换热效率不均的问题，管体表面没有多余的凸起或者连接结构，外表面光滑平整，不管是管程走热媒/冷媒，还是壳程走被换热介质，都不会出现介质滞留的死角，日常维护时的清洗、吹扫操作也更顺畅。从结构强度上看，环形排布的蛇形管自身形成了稳定的支撑结构，不需要额外加装密集的管卡固定，仅需在上下端设置几处定位点就能避免管路运行时出现振动位移，同时盘管的层间间距经过核算，既保证了壳程介质的流通截面积足够，不会产生过大的壳程阻力，又能让介质充分接触管体表面，最大化换热接触面积。实际选型时，这套结构可以根据换热功率需求调整管材规格、弯折段数以及环形排布的层数，不需要重新做整体架构的改动，适配不同处理量的换热需求，安装时整体可以直接从腔体上端吊入，不需要在腔体内做现场拼接，能大幅缩减现场安装的施工周期，也减少了现场焊接带来的焊缝质量隐患。
