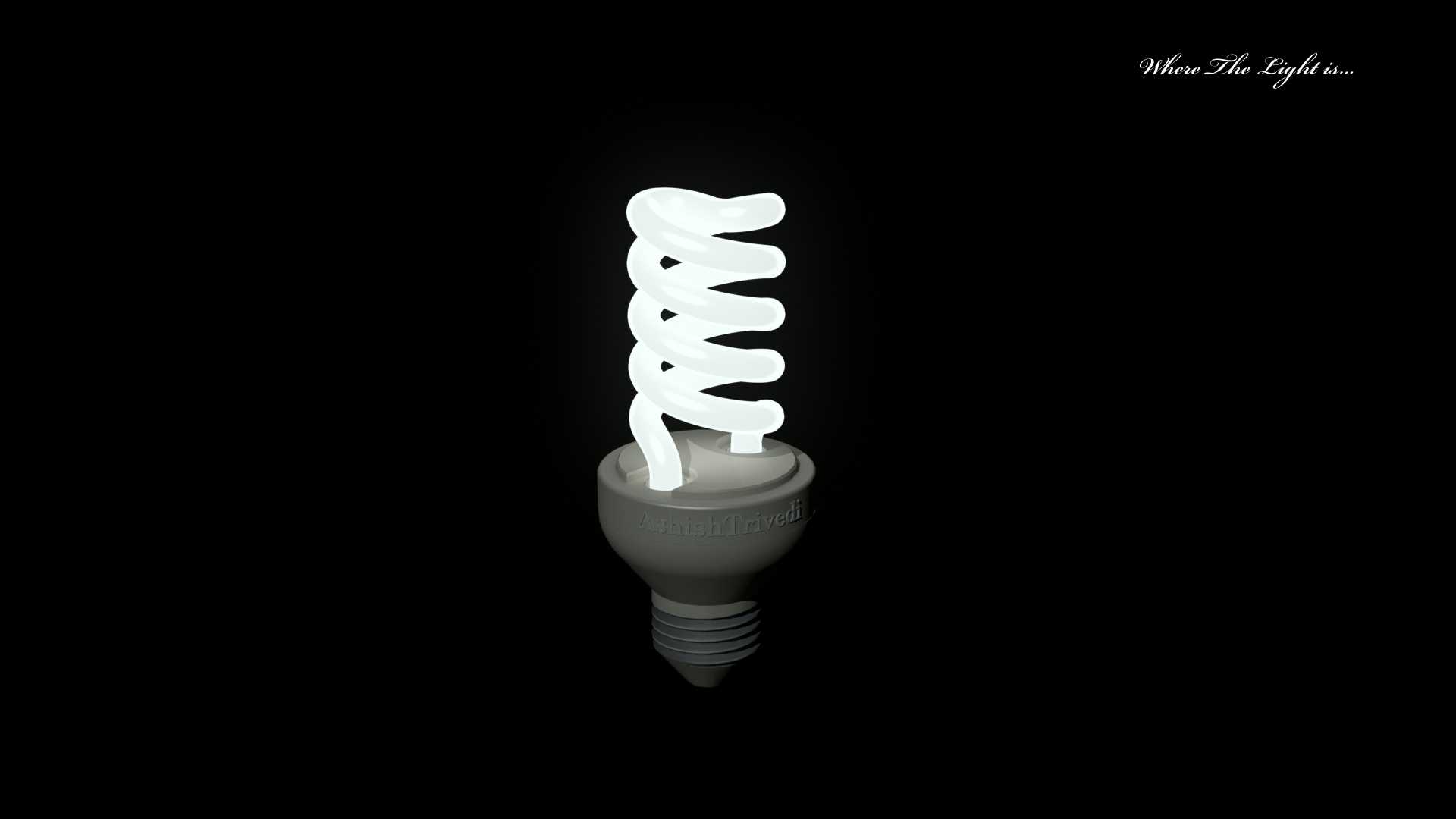

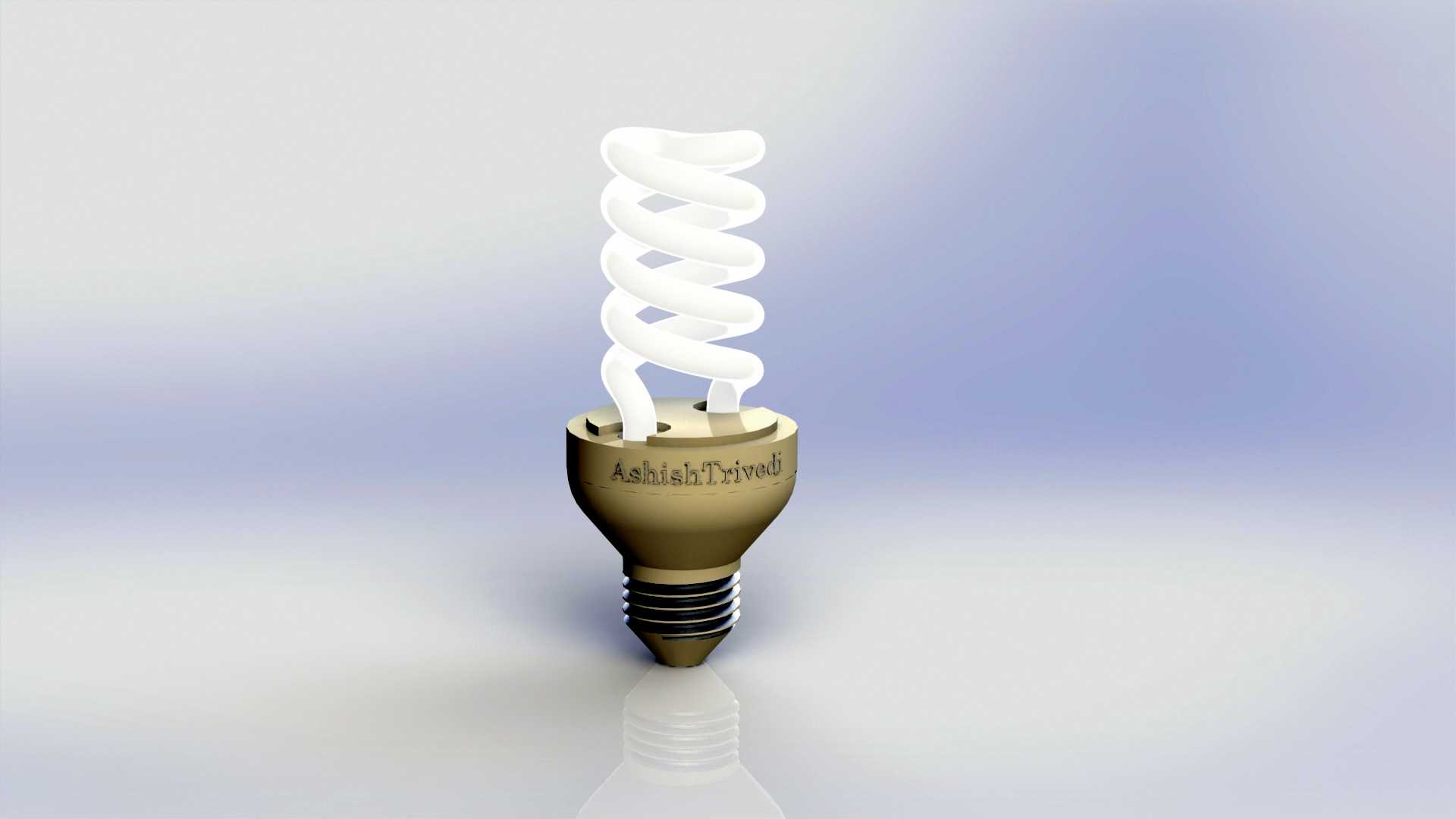

螺旋节能荧光灯三维结构设计

日常民用与商用场景中，紧凑型节能荧光灯的应用覆盖了办公工位照明、商超展柜补光、家庭室内顶灯配套、工业厂房辅助照明等多个领域，这类照明部件的替换适配性、安装兼容性是结构设计阶段需要优先考量的核心指标。从实际安装边界来看，这款螺旋节能灯的灯头采用标准E27螺口结构，螺牙尺寸完全匹配国内通用的螺口灯座安装规范，灯头金属部分的轴向长度控制在22mm范围内，可完全旋入常规灯座内部，不会出现外露松动、接触不良的问题；整体灯体最大外径为48mm，螺旋灯管部分的轴向高度为75mm，整灯总高度控制在110mm以内，可适配绝大多数封闭灯罩、嵌入式筒灯、桌面台灯的内部安装空间，不会出现灯罩无法扣合、灯体外露影响美观的问题。在功能特性设计上，螺旋盘绕的灯管结构相比传统U型节能灯管，在相同的轴向安装空间内可以排布更长的荧光灯管，有效提升发光效率，同时螺旋形态的灯管发光角度更均匀，不会出现传统直管荧光灯单侧亮度过高、阴影区明显的问题；灯头内部预留了镇流器安装腔体，腔体壁厚设置为1.2mm，既可以为内部电子元件提供足够的防护强度，避免安装旋拧过程中受力开裂，也能控制整体重量，整灯成品重量控制在85g以内，长期安装在轻型灯座上不会出现下坠脱落的风险。设计过程中，螺旋灯管的螺距参数经过反复调整，相邻灯管之间的间隙控制在3mm，既避免了灯管间距过小导致工作时热量积聚、影响使用寿命，也不会因为间距过大造成整体结构松散、发光均匀度下降；灯头与灯管衔接的位置设置了环形定位台阶，装配时可以快速定位灯管与灯头的相对位置，保证粘接固定时的同轴度，避免整灯出现歪斜、安装后重心偏移的问题。灯头表面的滚花结构深度设置为0.3mm，安装旋拧时可以提供足够的摩擦力，徒手安装时不需要额外工具就能拧紧到位，同时滚花的边角做了R0.2的圆角处理，不会划伤安装人员的手部。从结构可靠性角度出发，灯管与灯头的连接部位采用耐高温粘接剂填充，粘接区域的轴向长度为8mm，可以承受日常使用过程中的温度变化带来的热胀冷缩应力，不会出现灯管松动脱落的情况；灯头底部的接触弹片采用弹性铜材制作，压缩行程设置为2mm，适配不同深度灯座的接触要求，保证通电接触的稳定性，避免出现接触不良导致的灯光闪烁问题。
