单缸液氮低温动力喷射装置结构设计

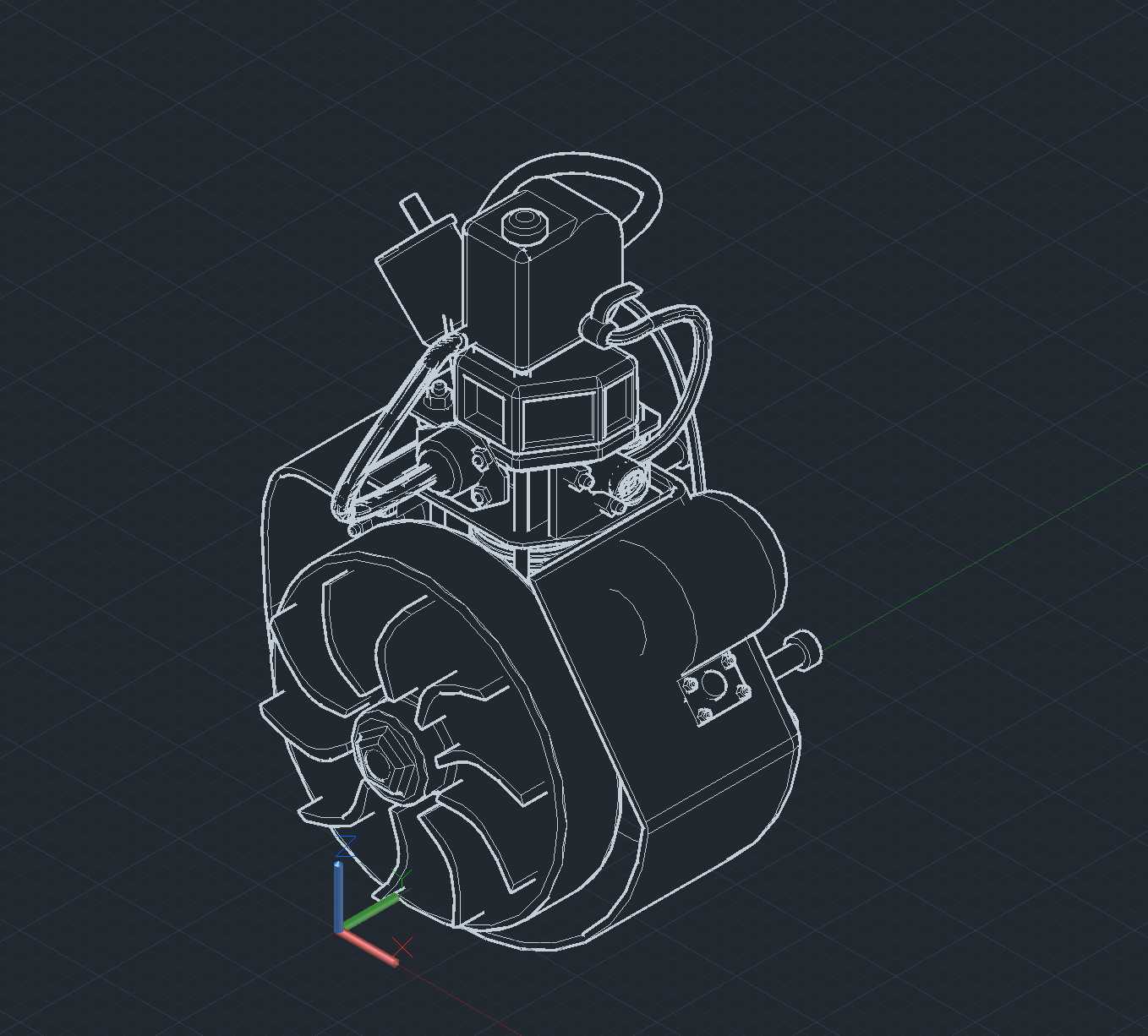

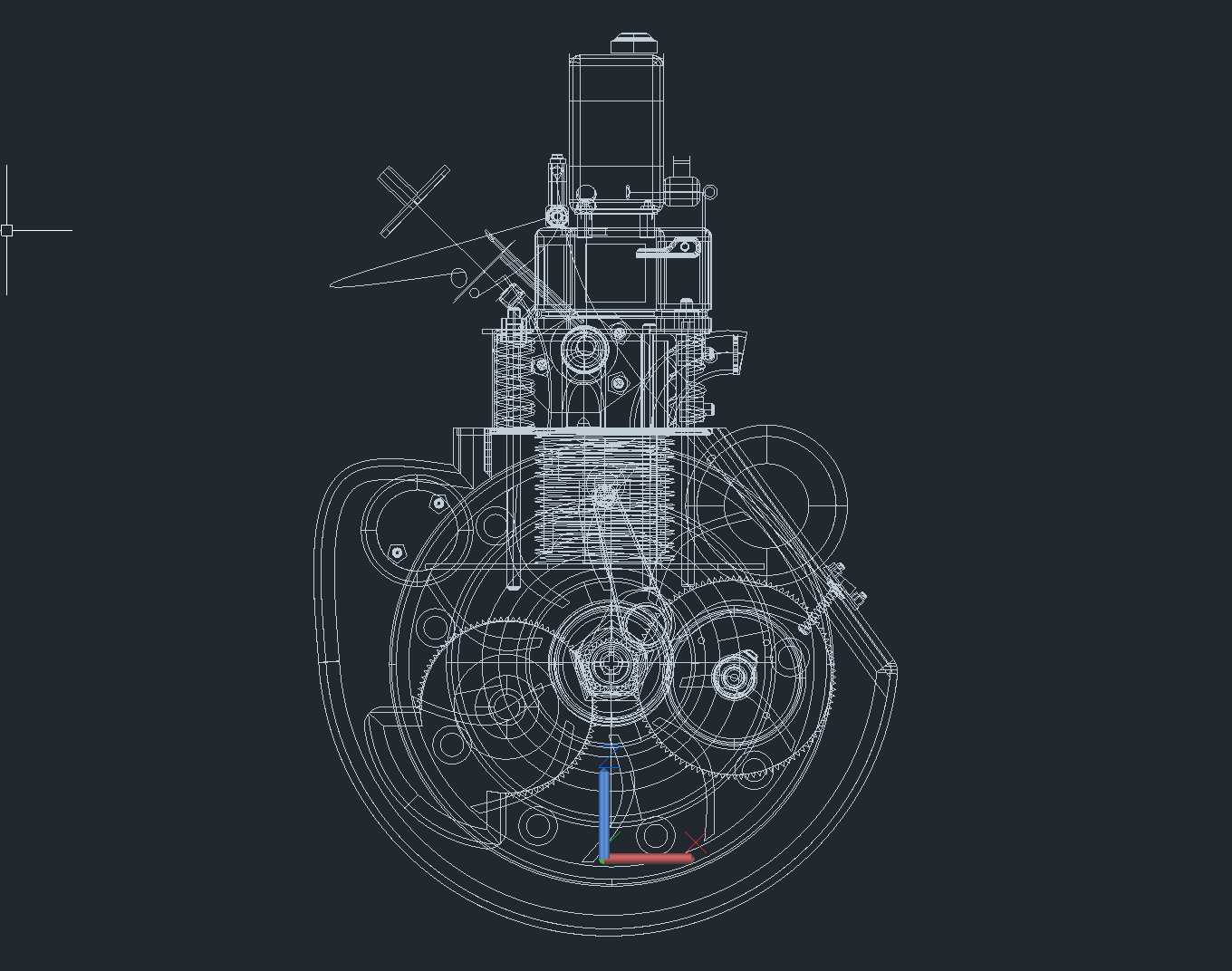

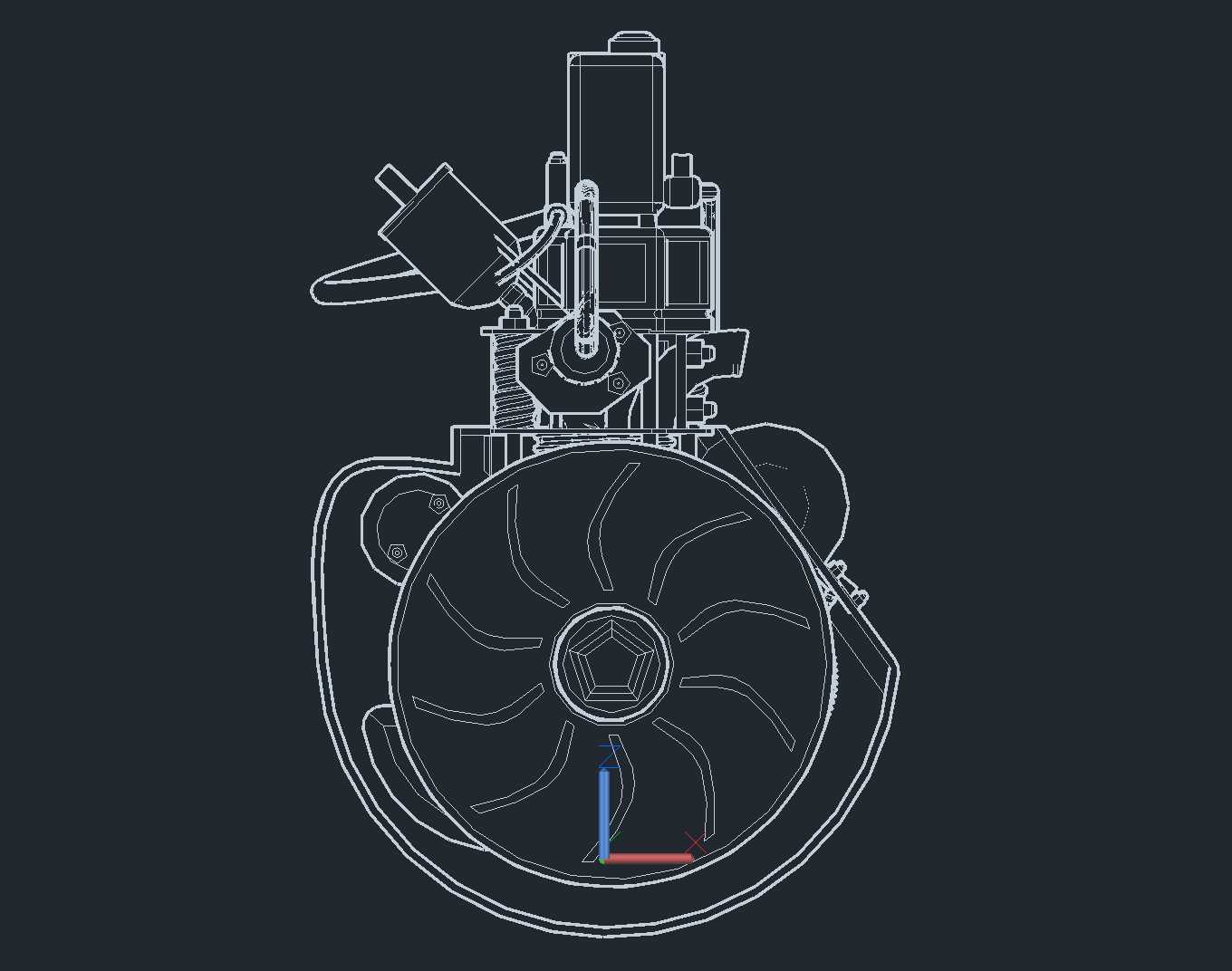

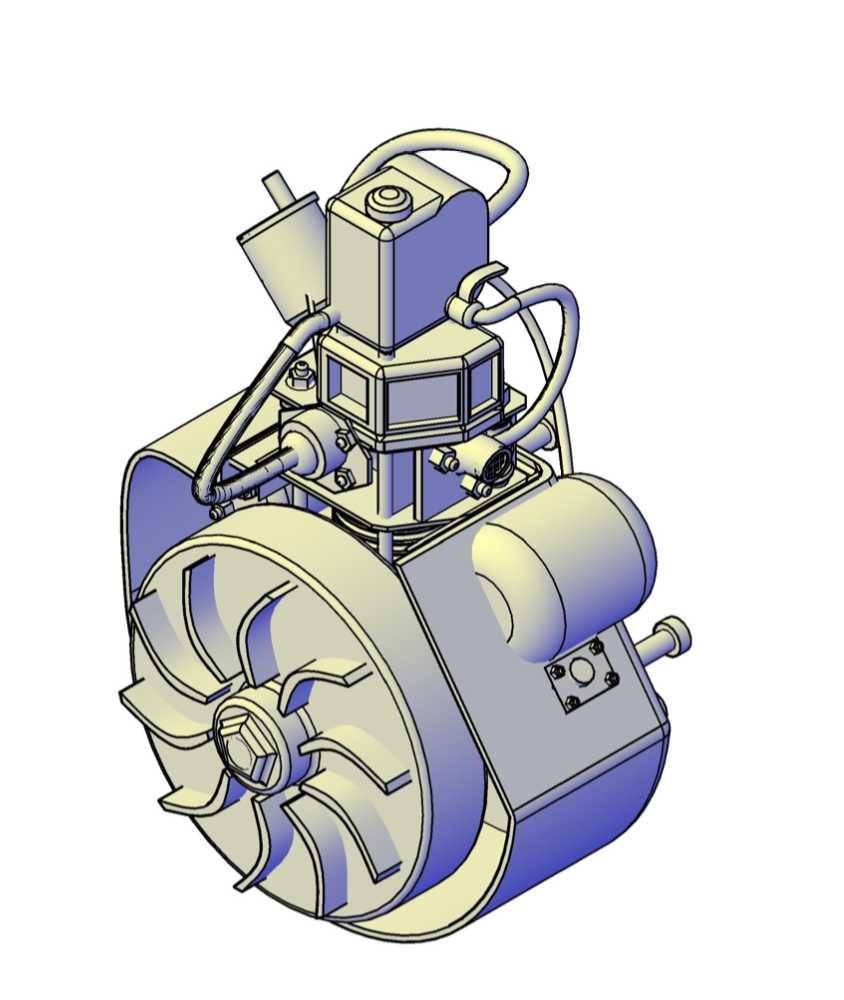

这款单缸低温动力装置，核心适配液氮工质的喷射做功场景，常见于低温实验台架、特种低温环境动力输出单元，也可作为小型低温制冷配套的动力源使用，区别于常规燃油内燃机，其做功工质为低温液氮，整套结构围绕低温介质的密封、喷射、膨胀做功逻辑做了针对性调整。从结构布局来看，前端集成了离心式冷却风扇结构，在装置运行过程中可同步驱动扇叶转动，对缸体及周边管路做气流吹扫，避免低温工质传导导致的外部结霜影响周边部件运行，风扇端的锁紧螺母采用六角开槽结构，适配防松垫片安装，满足持续运转的防松需求。上部的燃料（液氮）存储单元采用一体化压铸式箱体结构，箱体顶部设置加注口密封盖，周边走管采用硬管加柔性接头的组合布局，既保证低温管路的固定强度，又能抵消低温下材料收缩带来的装配应力，喷射装置直接集成在缸盖侧方，喷射角度经过匹配调整，可将液氮精准喷入气缸腔内，利用液氮遇常温快速气化膨胀的压力推动活塞做功。气缸部分做了壁厚优化，相比常规同排量燃油机缸体，其壁厚增加15%左右，适配低温高压的工况载荷，缸盖与缸体的连接螺栓采用均布布局，密封垫片选用耐低温聚四氟乙烯材质，避免低温下密封失效漏液。侧方布置的圆柱形腔体为气液分离缓冲单元，可将管路中夹杂的气态氮提前分离缓冲，保证喷射进入气缸的工质状态稳定，腔体侧方的安装法兰采用四点螺栓固定，预留了外接压力传感器的安装接口，方便后续做台架测试时采集工况参数。整套装置的安装边界预留了底部四个固定支脚的安装孔位，孔位间距适配通用小型动力机的安装机架，不需要额外做转接支架即可替换同尺寸的常规小型单缸机，外接管路接口全部采用标准快插接头规格，方便实验场景下的快速拆装更换。设计过程中重点考量了低温工况下的材料形变匹配，不同膨胀系数的部件连接位置都预留了形变间隙，所有走管的弯折半径都大于管路直径的3倍，避免低温下管路弯折处应力集中开裂，喷射装置的触发逻辑与活塞行程做了匹配，可在上止点附近完成喷射，最大化利用气化膨胀的压力输出动能，整套结构没有冗余的外置部件，集成度较高，适合在空间受限的低温实验设备、特种小型动力场景下使用。
