GAMAK MD90L4三相异步电动机结构

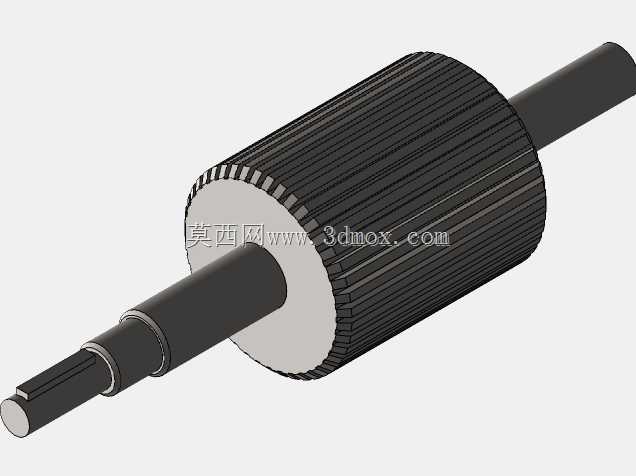

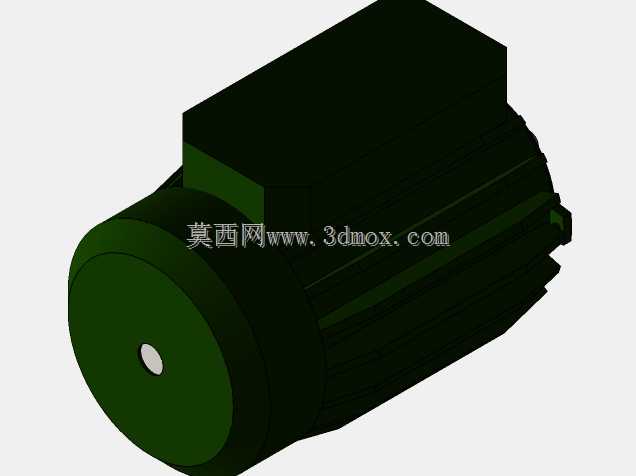

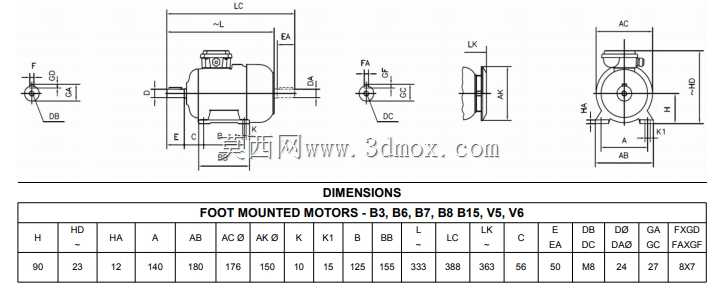

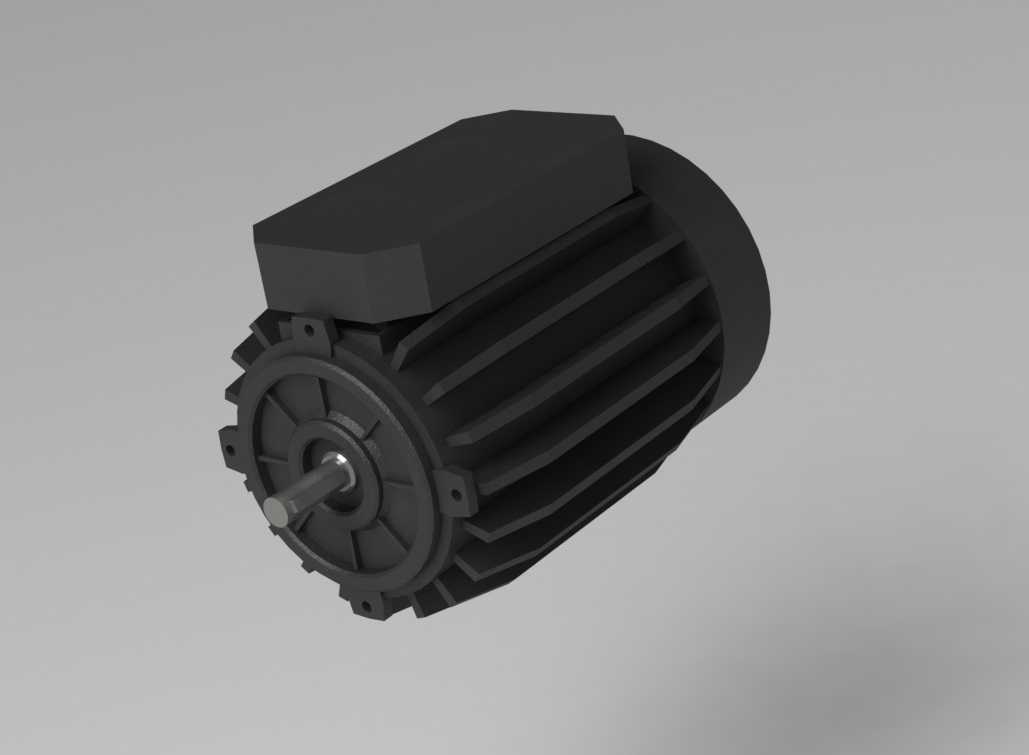

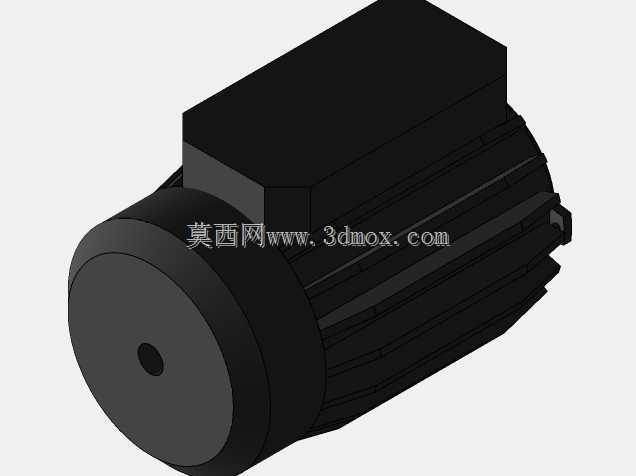

这款MD 90 L 4规格的电机，在常规工业传动场景里适配性极强，不管是小型输送线的辊筒驱动、机床辅机的动力输入，还是小型风机、水泵的配套动力源，都能匹配对应的安装需求。从结构设计来看，机壳采用带轴向散热筋的一体式铸铝结构，散热筋沿电机轴向均匀排布，运行时转子带动的端部风叶产生的气流可以顺着筋条间隙快速带走定子绕组产生的热量，避免长时间满负载运行时温升过高影响绝缘寿命。端盖采用法兰式安装结构，端面上预留的四个安装孔位对应90机座号的标准安装尺寸，输出轴的轴径、键槽尺寸完全符合IEC对应机座号的规范，选型时不需要额外做转接法兰或者轴套改造，直接就能和常规配套的减速机、联轴器、带轮进行对接。接线盒设置在机壳顶部的侧方位置，盒体的倾斜造型既可以避免车间滴落的冷凝水、油污顺着接线缝隙渗入盒内造成绝缘故障，也预留了足够的接线操作空间，不管是从电机左侧还是右侧布设电缆，都能方便完成接线端子的压接与固定。输出轴端的轴承选用深沟球轴承，能够同时承受径向负载和少量的轴向窜动，适配皮带传动、直联传动等多种连接方式，在带传动场景下，不需要额外加装独立的轴承座来分担径向力，简化了配套设备的整体结构。建模过程中完全还原了实物的安装边界，机座的底脚安装孔距、轴伸长度、接线盒的外凸尺寸、风罩的最大外径都和实物参数保持一致，在做设备整体布局时，可以直接调用这个模型进行干涉检查，不需要反复核对二维图纸的尺寸标注，避免出现安装时和周边护罩、管线、机架结构产生碰撞的问题。定子部分的内腔尺寸、转子的气隙间隙也按照实物的常规设计值做了还原，对于需要做电机性能仿真、结构受力分析的场景，也能提供准确的几何参考。端盖和机壳的配合止口做了精准的建模还原，在做装配工艺模拟时，可以直观呈现止口定位的装配流程，方便工艺人员编制对应的装配作业指导书。风罩部分采用镂空格栅结构，既保证了足够的通风面积，也能防止外部杂物被吸入风叶造成风叶损坏，格栅的间隙尺寸也符合安全防护的规范要求，避免运维人员误触内部旋转部件。
