多级伸缩式液压油缸50×300

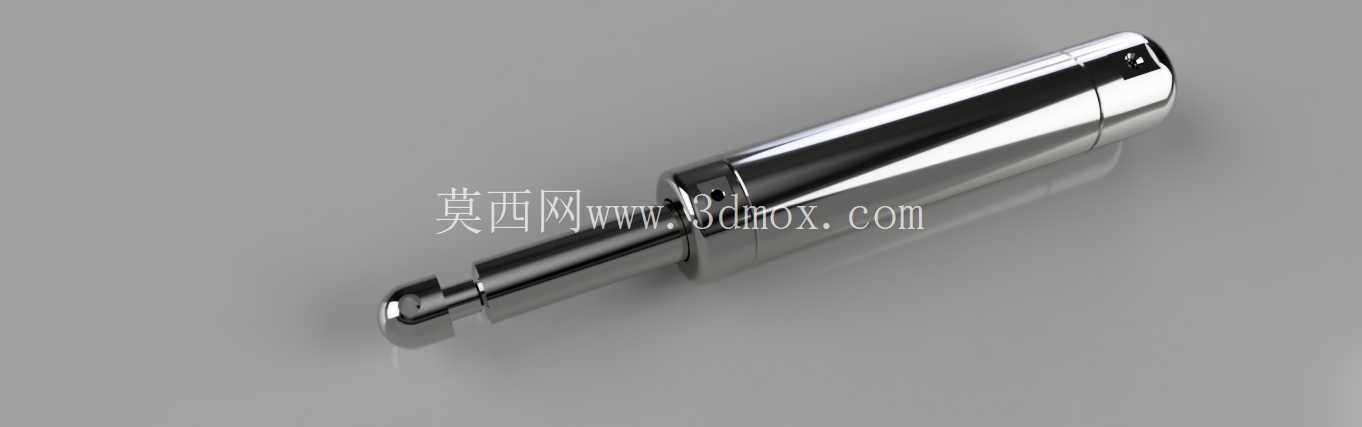

　　这套多级伸缩液压执行元件的几何建模围绕缸径50mm、有效行程300mm的边界条件展开，属于典型的直线液压驱动部件，在各类需要长行程输出但安装空间受限的工业场景中承担推拉力传递任务。从结构层级来看，该油缸采用多节套筒逐级伸出的布局，完全收回状态下轴向长度紧凑，伸出后可获得三倍以上的行程覆盖，这种特性使其在工程机械支腿、环卫车辆厢体举升、货运汽车尾板翻转、小型升降平台俯仰驱动等工位具备很高的适配性。

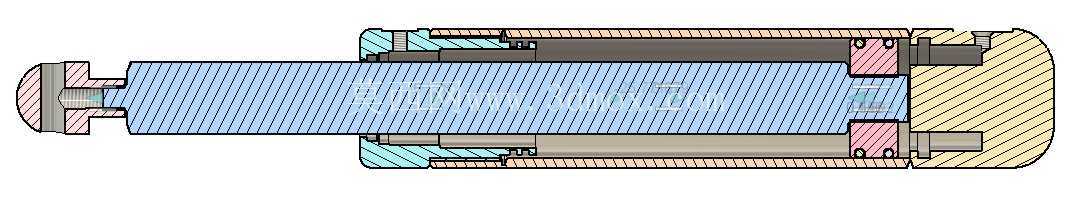

　　建模过程中首先梳理了各节缸筒的配合关系：最外层固定缸筒作为承压主体，内壁加工有导向密封槽位，中间级套筒既作为上级缸的运动柱塞，又作为下级缸的容纳腔体，末端活塞杆端部集成铰接耳环，耳环内孔预留轴承安装位，可直接与负载端的铰支座穿销连接，两端铰接的安装形式能够补偿小幅度的安装角度偏差，避免油缸在摆动举升过程中承受径向弯矩，大幅降低密封件偏磨失效的概率。

　　从实际工况选型角度，50mm缸径在常规16MPa系统压力下可输出约30kN的理论推力，多级伸出时作用面积逐级递减，推力也随节数逐级降低，该特性恰好匹配举升类负载的受力规律——举升初始阶段负载力臂最长、需要最大推力，此时油缸处于全缩回状态、有效作用面积最大；随着行程伸出，负载力臂逐渐减小，所需推力同步下降，与多级油缸的推力输出曲线天然契合。300mm的行程设定适配短行程举升工位，比如小型设备的角度调节、工装夹具的压紧松开、物流设备的托盘顶起等场景，不需要过长的伸出距离，同时缩回后整体长度可控制在四百毫米以内，便于在设备框架的狭小间隙内布置。

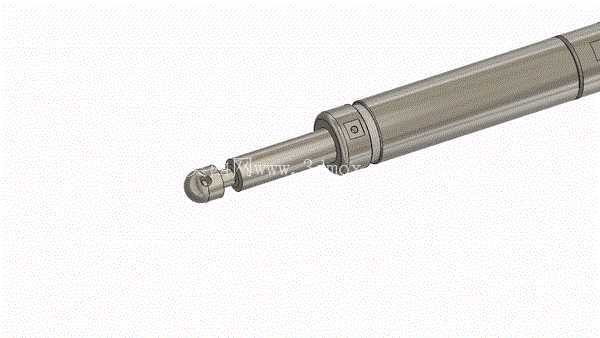

　　外形细节上，缸体外壁保留了环形定位台阶，用于安装固定支座或者行程检测开关，杆端耳环的球面接触结构可以自适应±3°以内的偏角，各节缸筒的端部都设计了限位挡圈结构，防止运动过程中柱塞脱出缸体。建模时严格按照同轴度约束装配所有层级零件，各级导向套的长度、密封沟槽的宽度都参照液压油缸行业常规设计规范设定，油路接口位置布置在缸筒尾部侧方，预留标准管螺纹连接空间，避免管路在油缸伸缩摆动时发生干涉。

　　在设备布局阶段，工程师需要重点校核两个边界：一是全缩回状态下，缸体两端铰接点的中心距必须小于设备安装腔的最小轴向尺寸，同时预留10~15mm的装配调整间隙，方便穿销和后期维护拆卸；二是全伸出状态下，要模拟负载的运动轨迹，确认油缸最大长度时不会和周边机架、管线发生碰撞，同时铰接点的摆动角度不能超过耳环的允许偏角范围。该模型完整还原了多级油缸的阶梯外圆轮廓、端部铰接结构、缸筒定位法兰等所有外部特征，既可以直接用于设备整体的干涉检查、运动仿真，也可以作为液压系统选型时的尺寸参照，帮助设计人员快速完成执行元件的布局校核，减少二维图纸反复核对尺寸的工作量。针对液压站匹配层面，该油缸的容积随多级伸出台阶变化，建模时可直接测量各节腔体内的容积数据，为液压泵流量选型、动作速度计算提供准确的几何依据，确保伸出速度满足工位节拍要求，不会出现进油量不足导致的爬行抖动问题。
