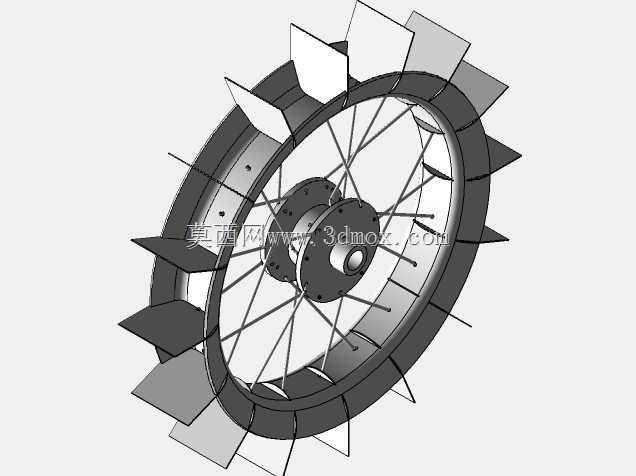

轮辐式带叶片驱动轮结构设计

该轮式动力构件常适配于小型代步设备、低速农用作业机具以及户外轻型移动载具的动力输出端，可直接作为行走轮同时兼具辅助风阻散热或流体拨送的附加作用，在乡村短途代步、田间小型作业、园区轻型巡检设备的动力传递场景中，能够兼顾行走驱动与周边气流扰动的双重需求，无需额外加装独立散热或拨料构件，减少整机的部件排布空间占用。从结构设计逻辑来看，整体采用轮辐式辐条支撑外圈轮缘，辐条采用等角度均匀排布的细杆结构，在保证整体轮体径向支撑强度的前提下，尽可能降低轮体自身的转动惯量，减少动力输出过程中的无效能耗，外圈轮缘上均匀固定的矩形叶片采用外伸式安装，叶片与轮缘端面保持固定倾角，轮体转动过程中叶片可同步带动周边空气形成定向气流，既可以对配套的动力核心部位进行持续风冷降温，也能在浅水环境作业时拨送水流辅助推进，或是在行进过程中拨开表层浮土、落叶等路面杂物，避免杂物卡入轮辐间隙造成卡滞。核心安装部位采用双层法兰盘对接结构，中心设置标准轴孔与键槽位，可直接与动力输出轴完成周向固定，法兰盘上的安装孔采用等距圆周排布，适配常规的螺栓锁紧固定方式，安装时只需保证输出轴与轮体中心孔的同轴度，锁紧固定螺栓后即可完成装配，无需额外定制转接构件，安装边界可适配多数小型动力输出端的轴径尺寸，轮体外缘的叶片外伸尺寸经过限位设计，转动过程中不会与周边的车架、护板等构件发生运动干涉。轮缘部分采用加厚环形结构，可承受常规路面的径向冲击载荷，辐条与轮缘、中心法兰的连接部位做了圆弧过渡处理，避免应力集中导致的结构断裂，叶片采用薄板冲压成型结构，与轮缘的连接面采用满焊固定，保证高速转动过程中叶片不会出现松脱变形。在实际选型应用时，可根据配套设备的行走速度需求，调整叶片的安装倾角与外伸长度，若侧重散热功能可适当加大叶片倾角提升气流量，若侧重行走稳定性可适当缩小叶片外伸尺寸，降低风阻带来的动力损耗，整体结构兼顾了轻量化与结构强度，适配多种轻型移动设备的动力轮改装与配套设计需求。
