四位插孔带开关延长线插排结构设计

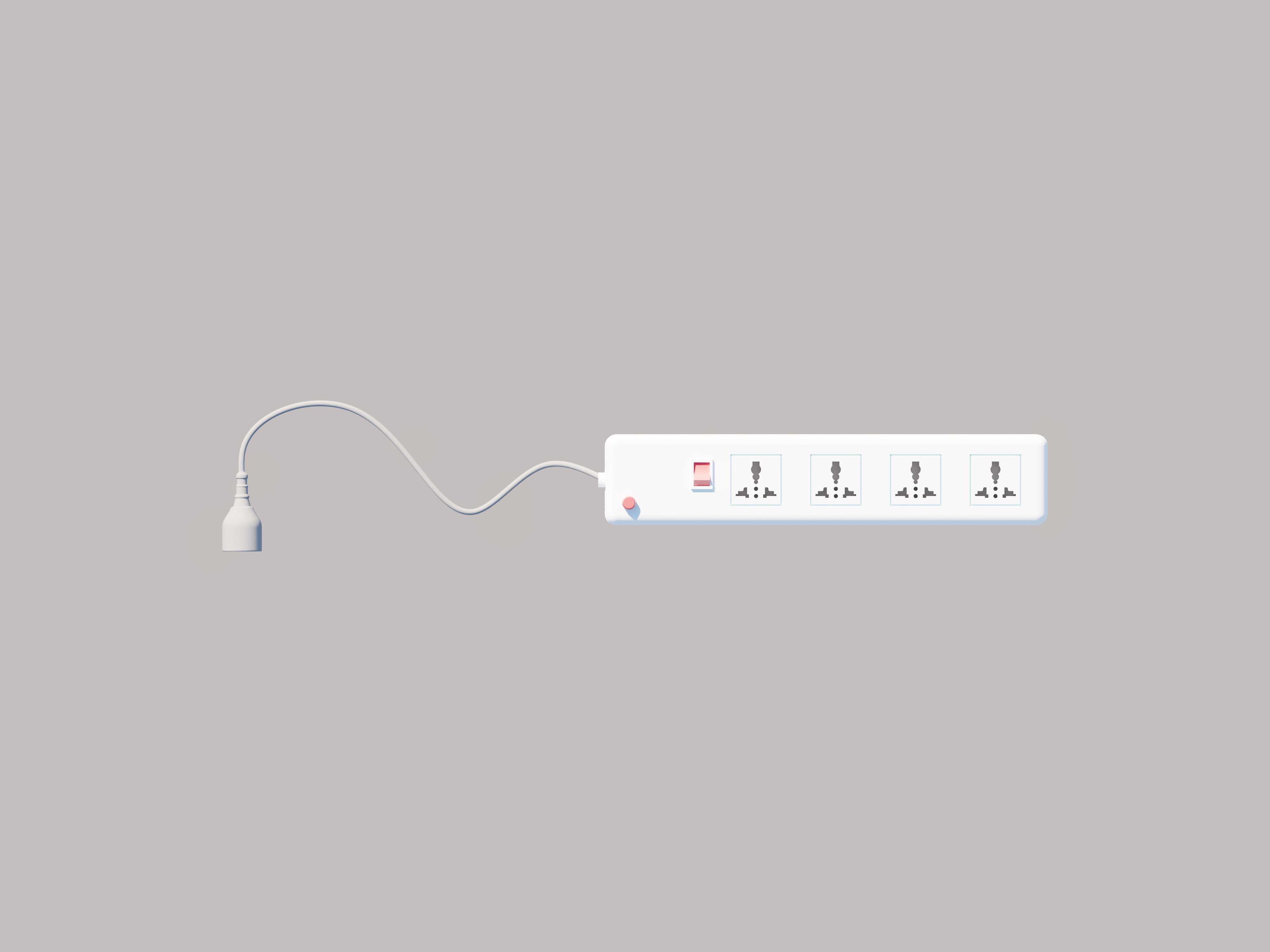

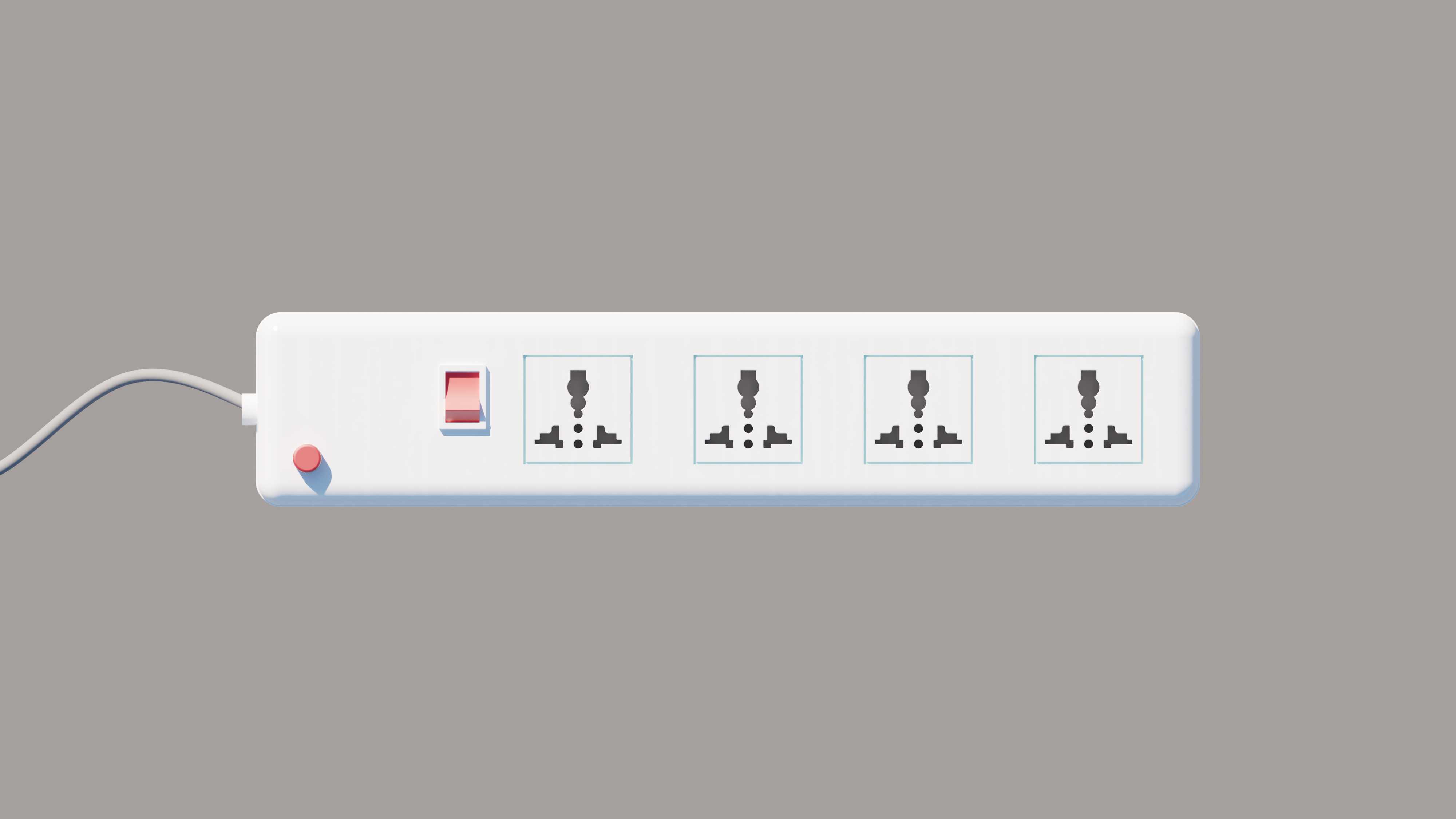

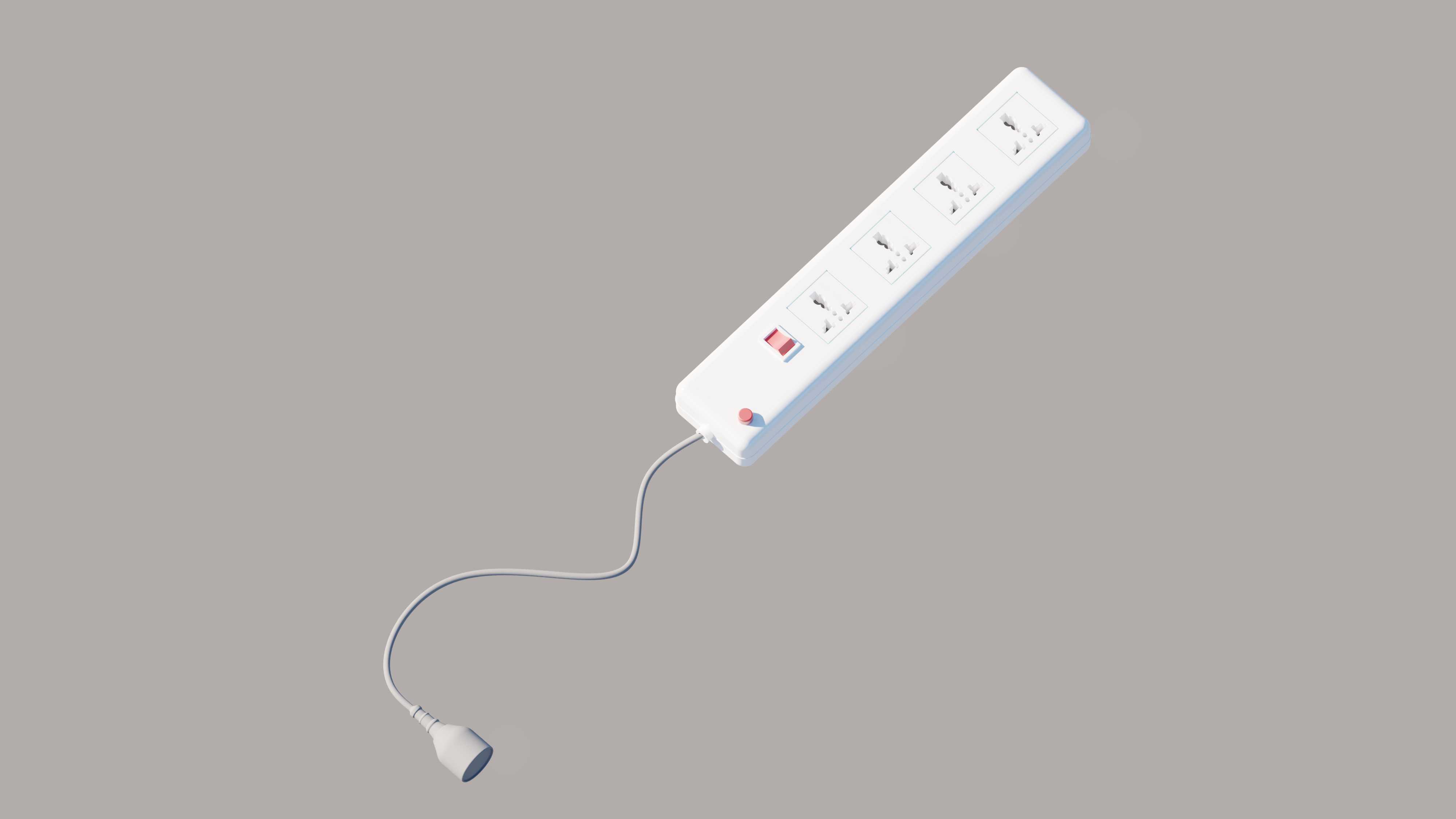

日常生产与办公场景中，工位临时取电、设备移位供电、多设备集中接驳等需求十分常见，这类场景往往存在墙面固定插座位置受限、接口数量不足的问题，带延长线的多位插排就是针对这类痛点设计的取电转接部件。这款插排的设计首先考虑了常规取电场景的负载适配，四个插孔位采用统一的国标组合孔布局，可兼容两扁插、三扁插等常见民用插头类型，单排横向排布的孔位间距经过合理预留，避免相邻插头插入时出现干涉，即便使用体积较大的电源适配器，也能保证相邻插孔的正常使用，不会出现一个适配器占用两个插孔位的浪费情况。插排进线端设置在壳体左侧，出线位置做了圆弧过渡的防弯折结构，避免延长线在频繁拉扯、弯折的使用过程中出现线芯断裂、外皮破损的问题，延长线缆的使用寿命。壳体正面靠近进线端的位置设置了带指示灯的船型电源开关，开关下方搭配红色的过载保护复位按钮，当接入设备总功率超过额定负载时，过载保护装置会自动切断电源，排除过载故障后按下复位按钮即可恢复供电，无需更换保险丝，日常使用维护十分便捷。从设计建模的角度来看，这款插排的壳体采用上下扣合的装配结构，建模时优先完成内部铜条、安全门、开关组件、保护模块的布局排布，再根据内部元件的安装边界反推外壳的外形尺寸，壳体边缘做了大圆角过渡处理，既避免尖锐边角磕碰伤人，也能提升壳体的抗冲击性能，减少跌落时的开裂风险。插孔内部设置了安全保护门结构，单孔插入时需要达到一定的推力才能顶开保护门，可有效避免异物单孔插入引发的触电风险，适配有孩童的家庭、人员流动较大的办公场所使用。延长线的线径选型匹配插排的额定载流要求，建模时线缆与壳体的连接位置预留了线卡固定位，装配时通过线卡压紧线缆外皮，避免外力拉扯直接作用在内部接线端子上，防止接线松脱引发的接触不良、打火等安全隐患。这款插排的整体外形为长条形扁平结构，可直接放置在桌面、地面使用，也可通过壳体背面的挂孔固定在墙面、工位隔板上，安装方式灵活，适配不同场景的布置需求，建模过程中对所有配合位置都做了公差预留，保证上下壳扣合、开关安装、插孔组件装配的间隙均匀，不会出现装配错位、缝隙不均的问题。
