DN1/2-PN10燃气管道绝缘套筒结构

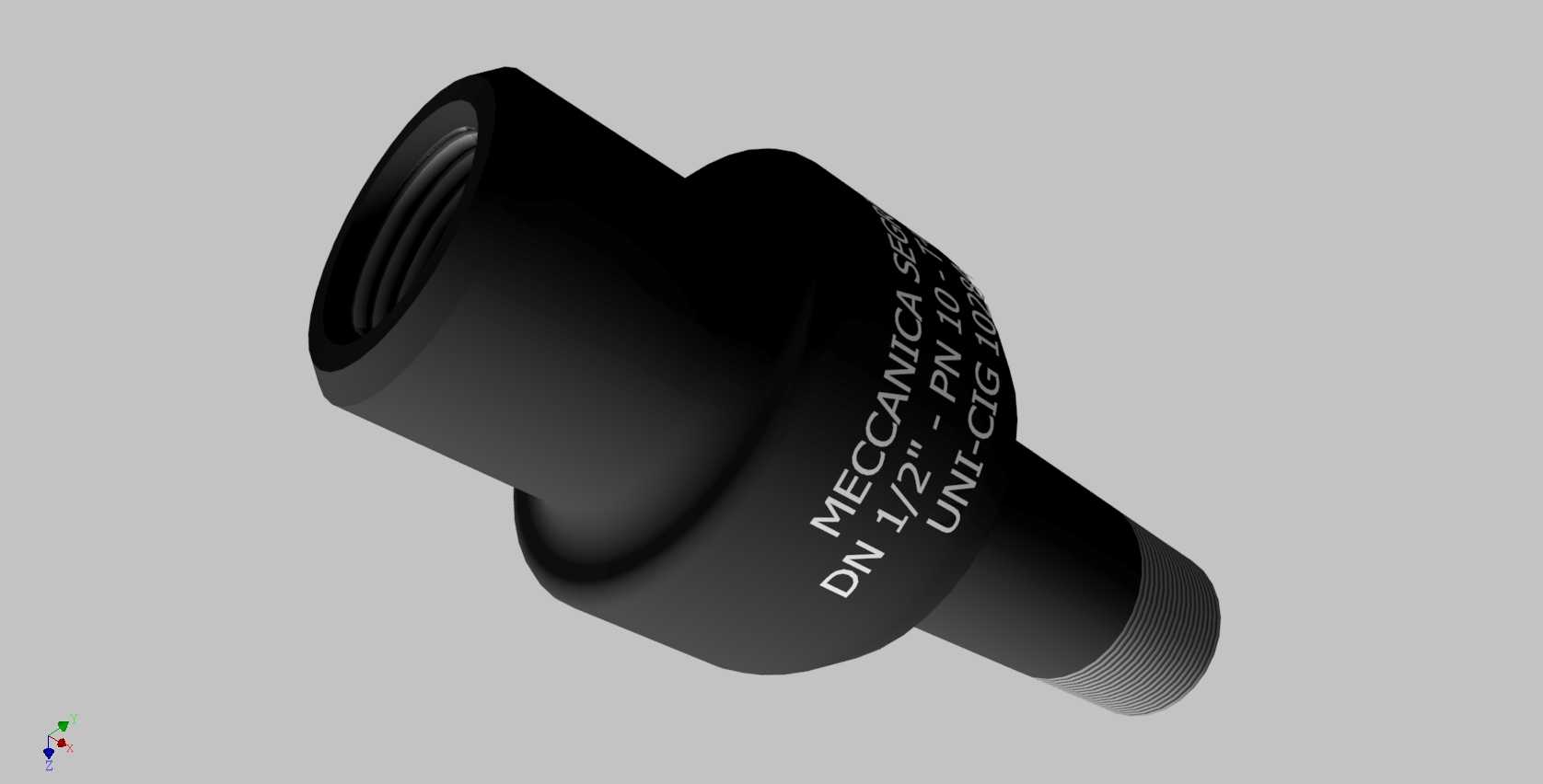

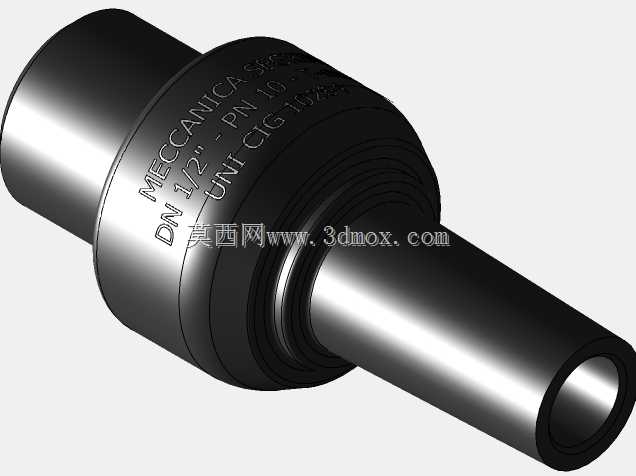

在城镇燃气输配、工业燃气管网布设场景中，埋地敷设的储气罐引出管段常面临电化学腐蚀风险，不同材质金属管道直接连接时，土壤电解质环境会形成原电池效应，加速管段接口处的腐蚀穿孔，这类绝缘套筒正是为阻断该类电腐蚀路径设计的专用管路连接件。从结构设计来看，该件采用两端异径接口布局，一端为内螺纹承口，适配DN1/2规格的外螺纹管道端，另一端为外螺纹插口，可直接旋入储气罐本体的预设内螺纹接口，PN10的压力等级匹配常规低压燃气管网的1.0MPa工作压力要求，完全覆盖民用调压柜后段、小型工业储气罐引出管的压力工况。设计阶段优先考虑了安装边界的适配性，整体中部为加粗的绝缘主体段，外径大于两端螺纹接口，安装时无需额外加装绝缘垫片，主体段本身采用高强度绝缘复合材料模压成型，内嵌金属螺纹嵌件保证接口的连接强度，同时完全阻断两端金属管路之间的导电通路，避免杂散电流、原电池电流顺着管路传导造成的腐蚀。实际应用中，这类绝缘件通常安装在地面以下的储气罐出口端，也就是地表下方的管段衔接位置，安装时无需特殊工装，仅用常规管钳即可完成拧紧作业，拧紧过程中主体绝缘段可承受常规安装扭矩，不会出现开裂、螺纹嵌件松脱的问题。外形尺寸上，整体轴向长度控制在常规管接头的合理区间，不会额外占用过多地下管井的布设空间，两端螺纹的加工精度符合普通管螺纹的密封要求，配合常规生料带即可实现1.0MPa压力下的密封性能，无需额外焊接或法兰连接，大幅降低了现场施工的复杂度。不同于普通的管接头，该件的核心功能是在实现管路连通、介质输送的同时，完成管路之间的电绝缘隔离，避免阴极保护电流的流失，同时阻断不同金属管材接触形成的腐蚀回路，在燃气场站的地下管段、入户管的引入端、储气装置的进出口位置都有广泛的适配场景。建模过程中还原了主体表面的标识刻印区域，两端螺纹的牙型、退刀槽结构都按照实际加工尺寸做了还原，中部绝缘段的防滑滚花结构也做了细节呈现，方便安装时的受力夹持，整体结构没有冗余设计，所有外形尺寸都匹配现有管路安装的空间要求，不会出现与周边管线、井壁干涉的问题。
