户外聚光式太阳能集热装置结构设计

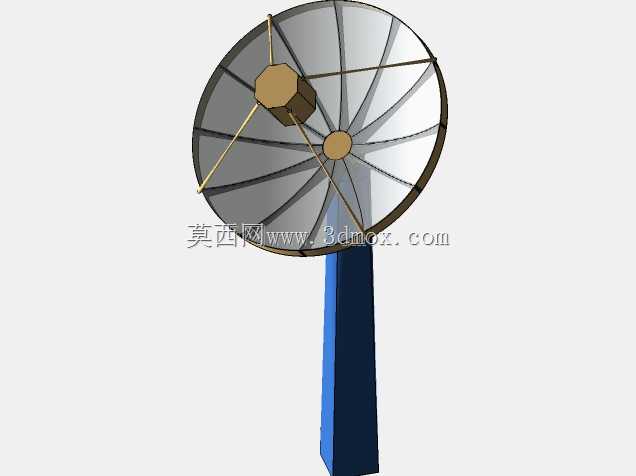

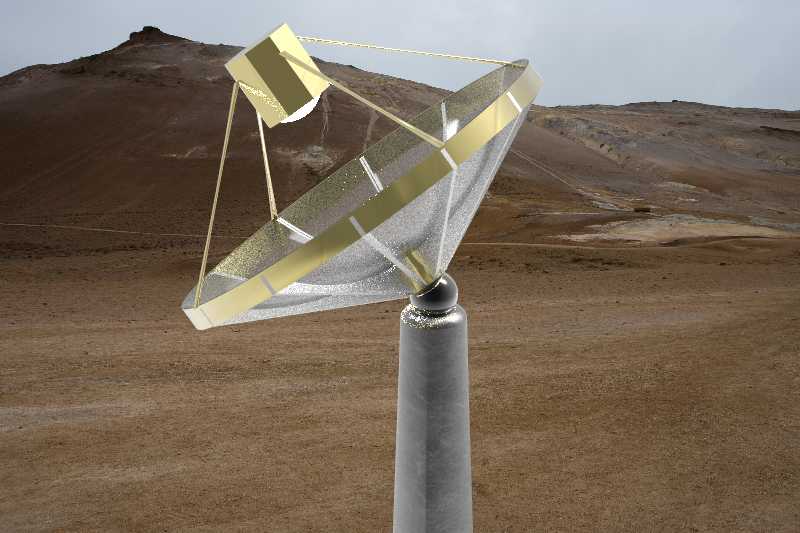

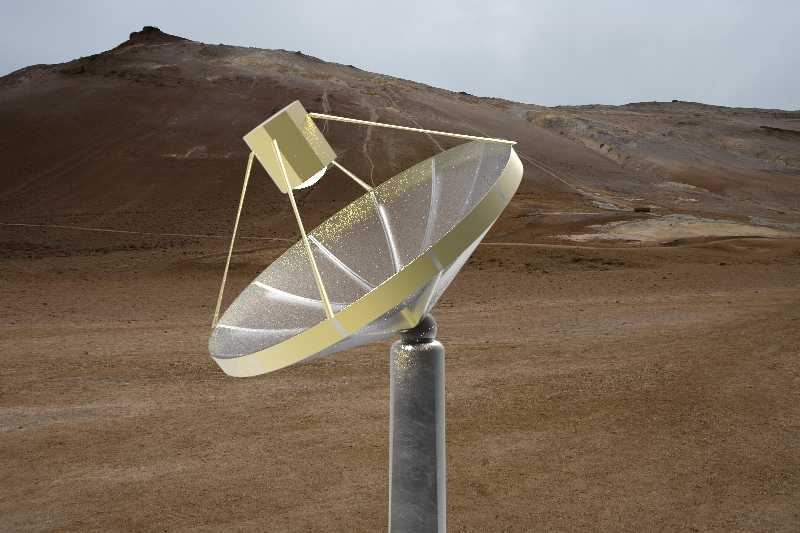

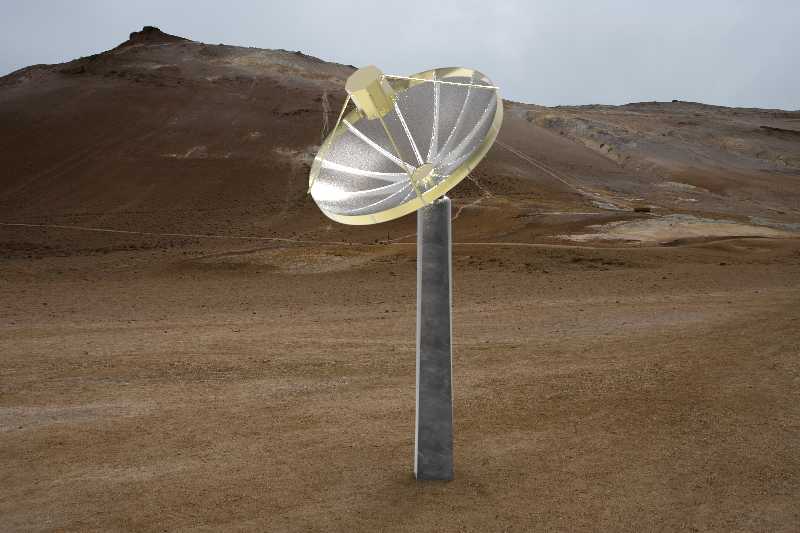

这款聚光集热装置的反射面采用旋转抛物面构型，建模时先通过母线扫掠生成基础曲面，再沿径向分割为六块独立反射瓣，每块瓣片预留2mm的安装调节间隙，既方便后期现场拼装，也能抵消户外温差带来的形变应力。反射面边缘设置一圈环形加强筋，筋条截面采用L型折弯结构，在不增加过多重量的前提下提升整体抗风载能力，避免戈壁、荒漠等大风区域出现反射面变形偏移的问题。支撑反射面的馈源舱通过三根斜向拉杆固定在抛物面焦点位置，拉杆采用空心薄壁圆管结构，每根拉杆两端都设计了万向调节接头，安装时可通过调整拉杆长度精准校准馈源舱位置，保证反射的太阳光斑完全落在集热靶面上，减少聚光损失。底部支撑立柱采用变径圆管结构，下段管径大于上段，底部预留法兰安装盘，法兰盘上均匀布置8个M16的螺栓孔，可直接固定在预制混凝土基础上，安装时需保证立柱垂直度偏差不超过千分之二，避免聚光轨迹偏移。立柱与反射面主体的连接部位设置俯仰转动轴，轴端预留驱动接口，可外接追日传动机构，实现太阳高度角的实时跟踪，方位角转动则集成在立柱底部的回转支承结构中，整套转动副的摩擦阻力矩经过校核，匹配小功率减速电机即可驱动，降低整套装置的运行能耗。从应用场景来看，这类装置可部署在光照资源充足的偏远无电区域，单台设备可满足小型离网供电系统的集热需求，也可多台阵列排布组成中小型光热发电场，或是为工业干燥、民用供暖提供稳定的高温热源。建模过程中对各部件的装配干涉做了全流程校验，反射面转动全程不会与支撑立柱、拉杆结构发生剐蹭，所有连接部位的紧固件规格都做了统一，减少现场安装的配件种类，降低运维难度。反射面的表面粗糙度在建模时做了参数化设置，可根据实际加工工艺调整反射层的贴合精度，平衡聚光效率与加工成本，馈源舱内部预留了集热介质的流通通道接口，可适配导热油、水等不同的传热介质，满足不同场景的用热需求。
