三缸摆动式蒸汽机结构设计展示

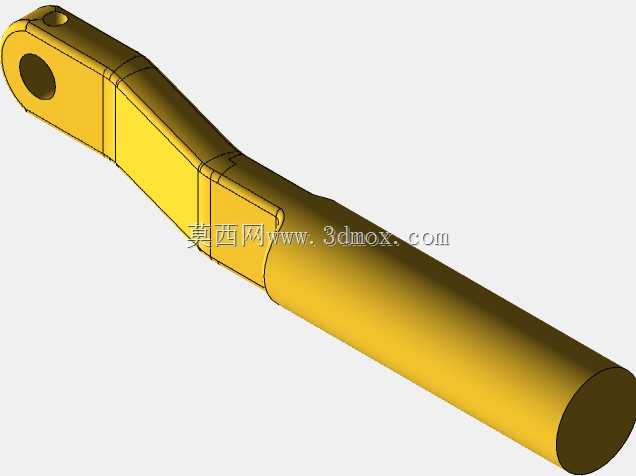

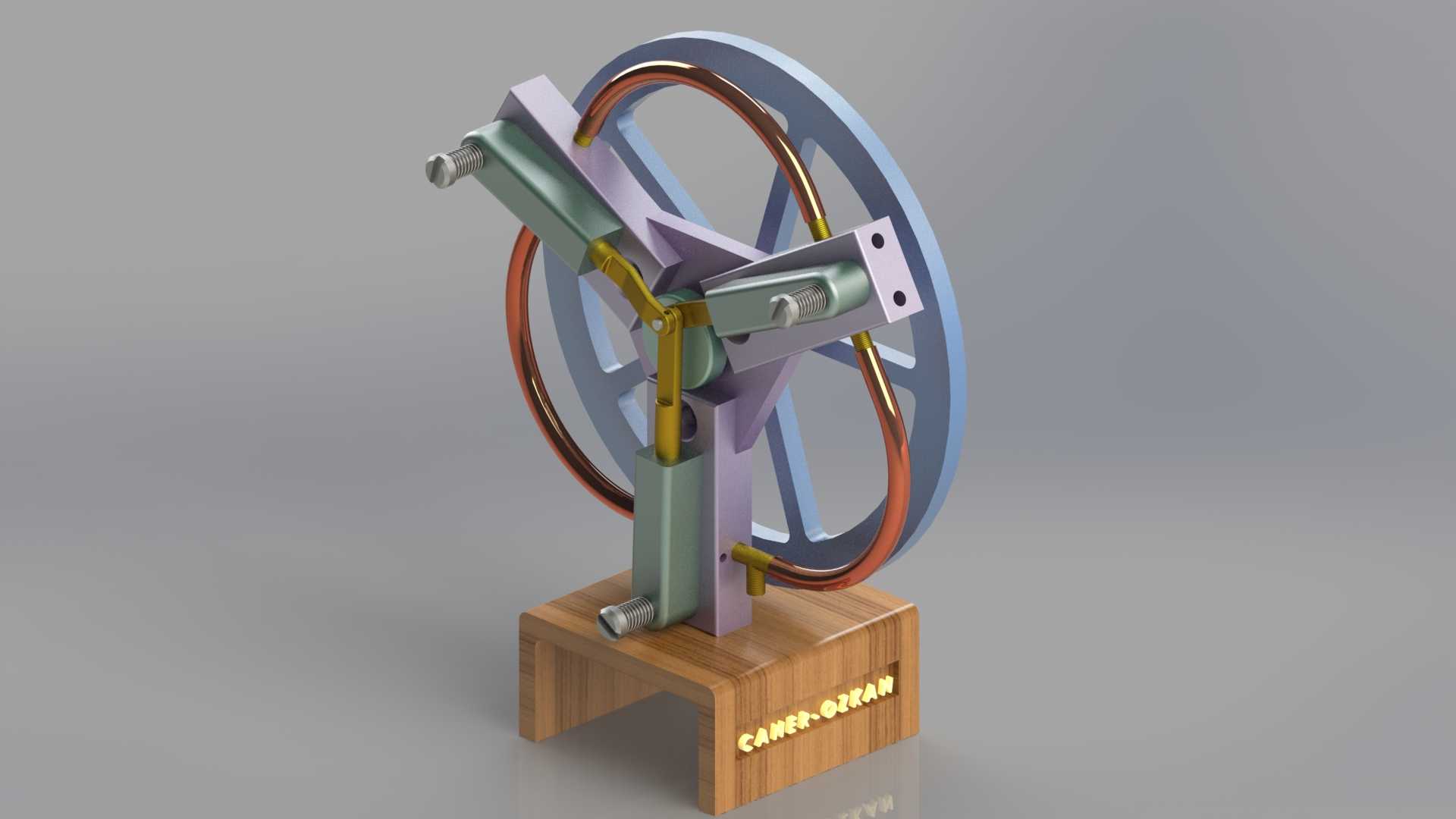

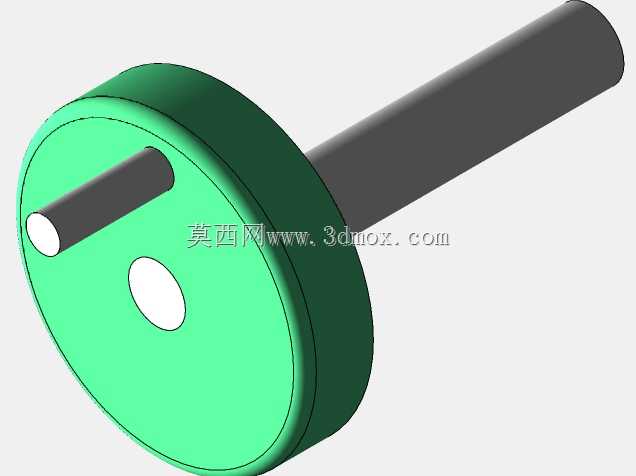

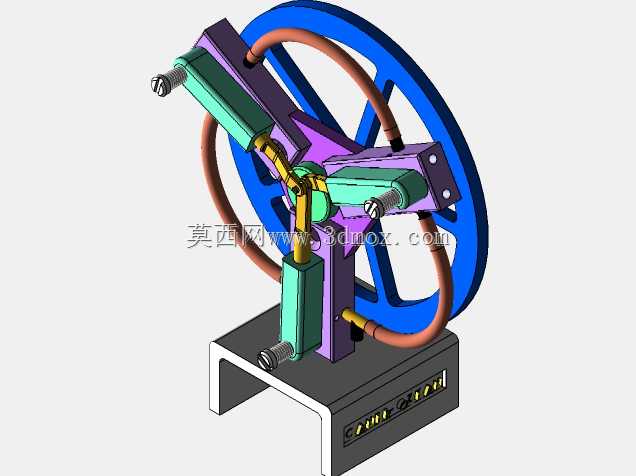

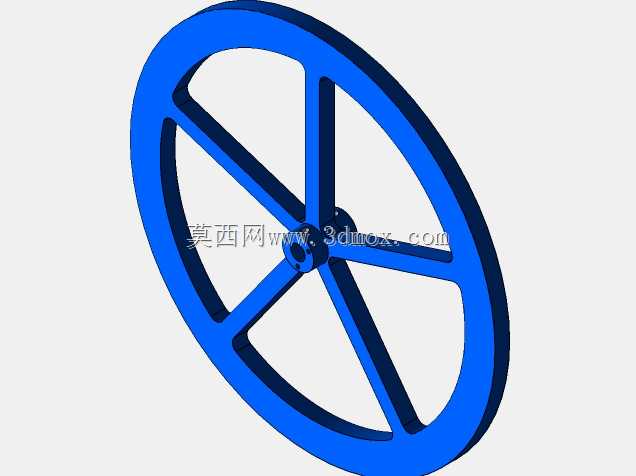

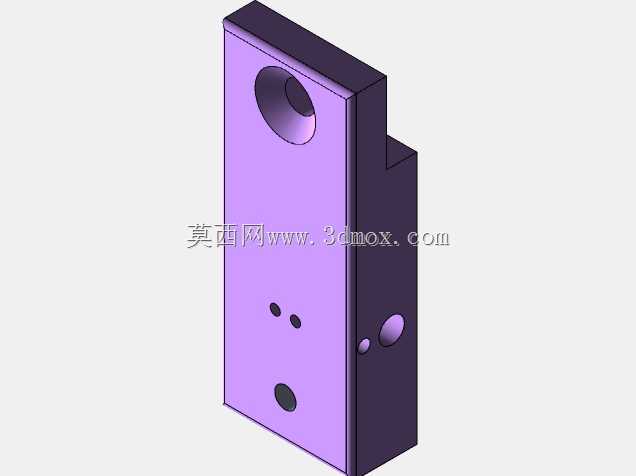

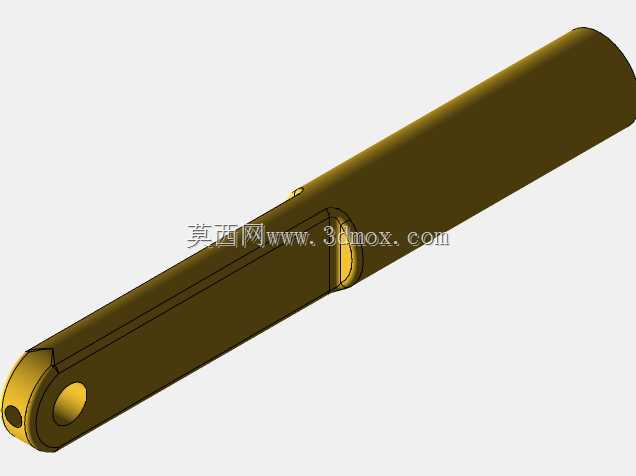

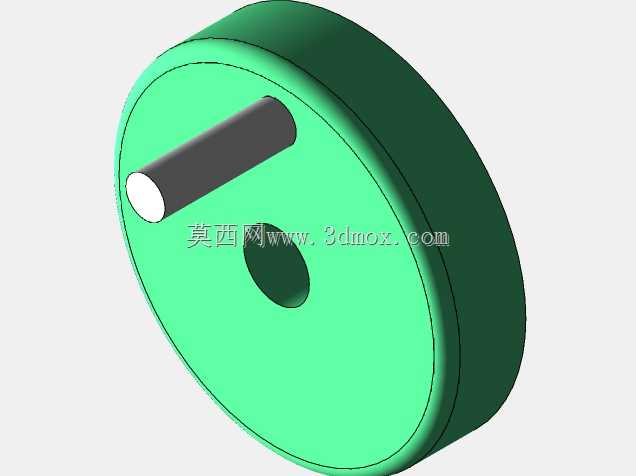

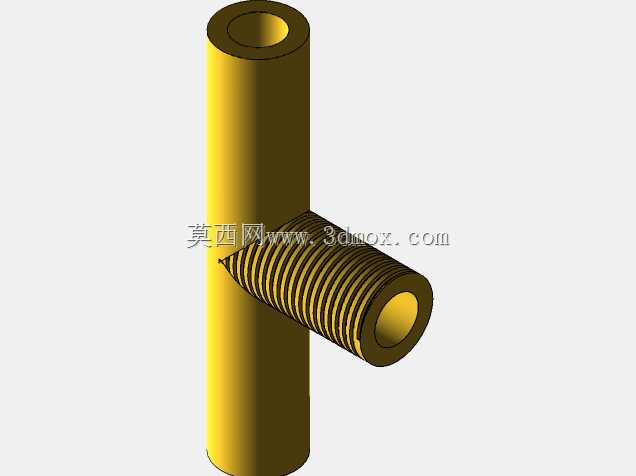

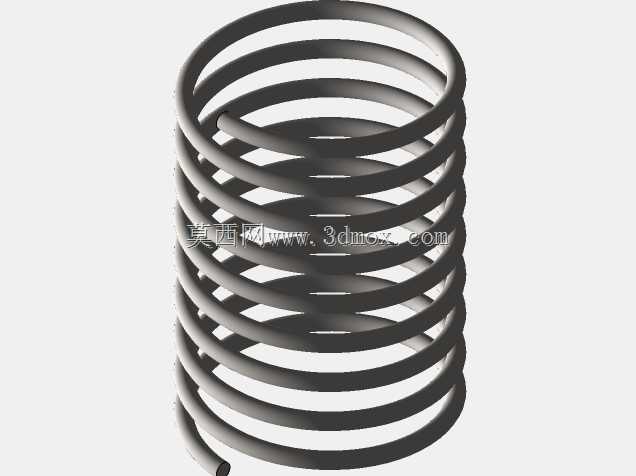

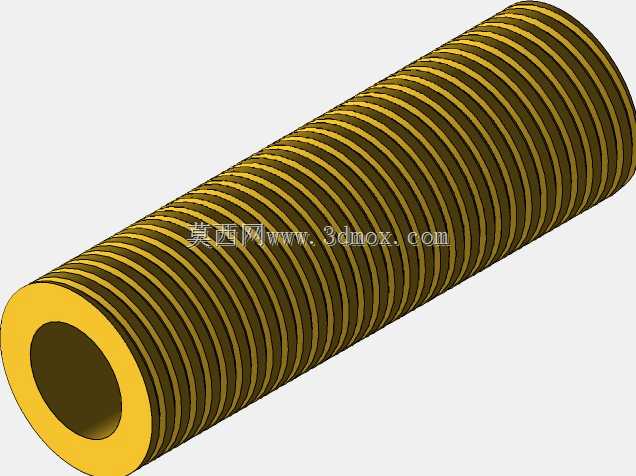

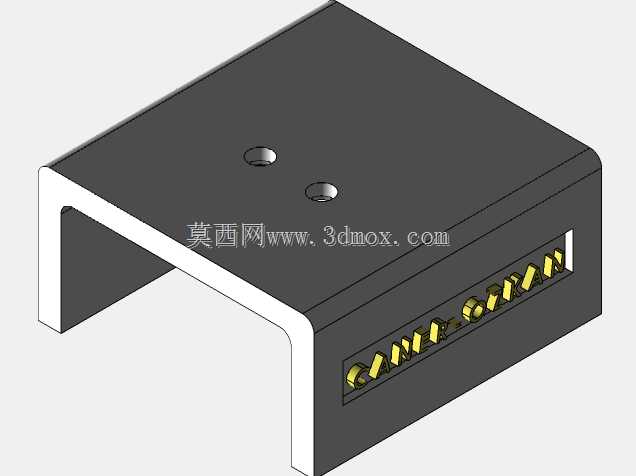

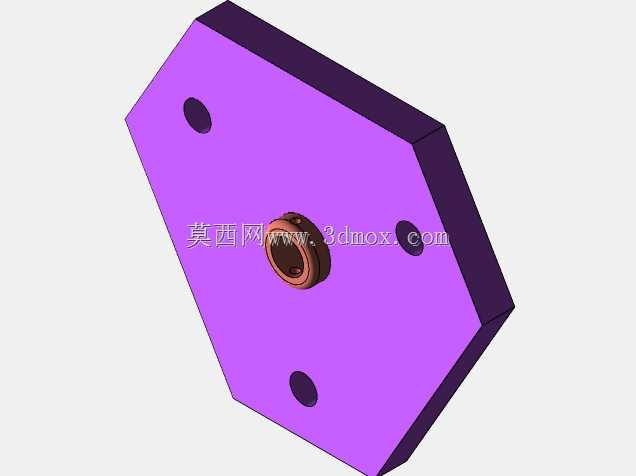

这款三缸摆动式蒸汽机的结构设计，核心围绕小功率热力动力输出场景展开，常见于教学演示装置、小型复古动力模型、微型动力试验台的搭建场景，能够通过蒸汽介质的压力能转换为旋转机械能，为配套的小型负载提供稳定的扭矩输出。从功能特性来看，三缸呈周向均布的摆动式结构，相比单缸蒸汽机能够大幅降低动力输出的脉动率，曲轴旋转过程中三个气缸依次完成进汽、膨胀、排汽的工作循环，不存在传统单缸结构的死点问题，启动时无需借助外力盘车即可在进汽后自主启动，输出扭矩的平顺性更优。设计过程中优先考虑了运动部件的干涉规避，摆动气缸的铰接点位置经过反复校核，既保证气缸摆动行程满足配气相位的要求，又避免气缸摆动时与轮辐、支架结构发生运动碰撞，配气通道集成在气缸铰接端，省去了复杂的外置配气管路，让整体结构更加紧凑。安装边界方面，底部的木质安装基座预留了标准化的安装孔位，整体安装 footprint 控制在极小范围内，基座上方的支架采用立式支撑结构，将飞轮、气缸组件的重心控制在安装基座的中心投影范围内，运行时的振动幅度被控制在较低水平，无需额外做厚重的减震基础即可稳定运行。飞轮采用大直径轮缘结构，能够储存足够的转动惯量，平衡三缸做功间隔的转速波动，让输出轴的转速更加平稳，气缸的摆动密封面采用研磨配合设计，减少蒸汽泄漏量，提升整体的能量转换效率。从结构细节来看，每个气缸的活塞杆与曲轴曲柄销的连接采用铰接结构，能够自适应气缸摆动过程中的角度变化，避免活塞杆出现侧向憋劲的问题，支架上的铰接支座与气缸的配合间隙控制在合理范围，既保证摆动灵活无卡滞，又不会因为间隙过大导致蒸汽泄漏。这类结构的蒸汽机除了教学演示用途外，也可作为小型蒸汽动力装置的核心动力单元，搭配小型锅炉即可为微型船舶模型、小型发电演示装置提供动力，整体结构的可拆解性较强，方便学习者理解蒸汽机的工作原理与运动逻辑，各部件的装配关系清晰，没有过于复杂的隐藏结构，在做结构拆解演示时能够直观展示每个部件的功能与配合关系。
