火管结构蒸汽发生锅炉三维设计

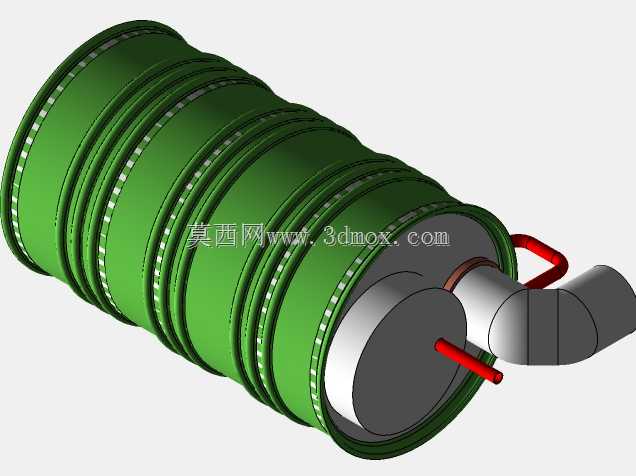

在火力发电、工业供热场景中，火管锅炉是应用十分广泛的蒸汽发生核心设备，这类设备的核心逻辑是让高温烟气在管束内流动，通过管壁将热量传递给管外的炉水，最终产出满足参数要求的蒸汽，相比水管锅炉，火管结构的水容积更大，负荷适应性更强，对运行工况波动的容忍度更高，很适合中小型供热、自备电站的配套使用。从结构设计来看，该模型还原了火管锅炉的核心筒体结构，外部采用多道环形加强筋结构，这部分设计主要是为了提升筒体的承压能力，毕竟锅炉运行时筒体内充满带压炉水，环形筋可以有效降低筒体壁厚需求，在保证结构强度的前提下控制设备整体重量，同时筋条的间距也经过匹配计算，避免运行过程中筒体出现应力集中导致的变形问题。筒体端部的烟箱衔接结构做了圆弧过渡处理，对应的进出口管路采用弯管衔接，既可以降低烟气流动的局部阻力，也能减少管路与筒体衔接处的焊接应力，配套的红色细管路为水位计或排污管路接口，在实际安装时需要匹配现场的管路排布预留操作空间，这类卧式火管锅炉的安装基础需要做水平找平，筒体的轴向水平度偏差需要控制在千分之一以内，避免运行时炉水分布不均导致局部干烧。从功能特性来说，该结构的火管锅炉烟气流程长，换热充分，排烟温度相对更低，热效率表现稳定，同时因为大容积水腔的储热能力强，短时间的负荷波动不会造成蒸汽参数的大幅跳变，很适合配套蒸汽负荷波动较大的生产场景。建模过程中对筒体的焊缝衔接位置、管板与烟管的装配关系都做了还原，结构设计人员可以参考该模型的加强筋排布、接口位置设计，在进行同类型锅炉改型时快速调整筒体长度、烟管数量来匹配不同的蒸发量需求，安装阶段也可以参考模型的外部轮廓尺寸，提前规划锅炉房内的设备排布、管路走向，预留足够的检修操作空间，尤其是端部烟箱位置需要预留烟管检修、清灰的操作距离，避免后期运维时出现操作空间不足的问题。
