带橡胶缓冲垫层的开口式线缆固定夹结构

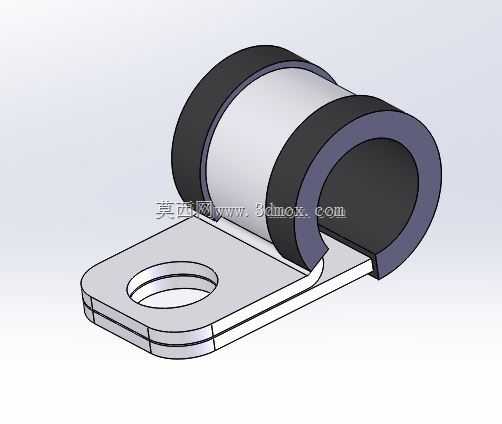

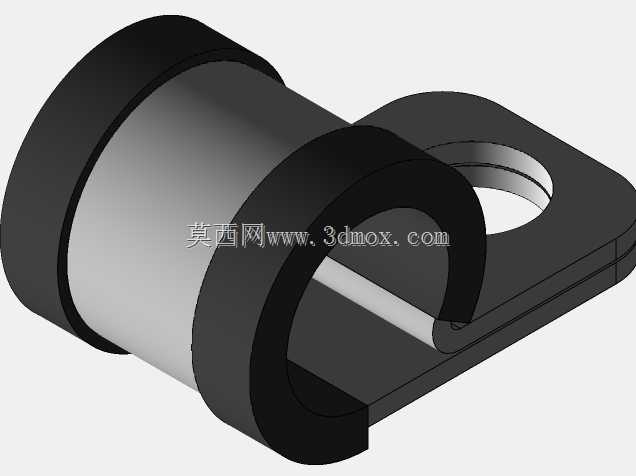

这类带橡胶垫层的开口式电缆夹，常应用在电气柜内部布线、机床设备走线、自动化生产线线缆排布场景中，核心作用是将动力线缆、信号线缆牢靠固定在安装基板上，避免设备运行过程中线缆受振动移位、拉扯磨损，同时隔绝金属夹体与线缆外护套的直接接触，防止长期摩擦割破线缆绝缘层引发短路故障。从结构设计来看，主体夹持部分采用半开口C型结构，相比全闭合式管夹，现场布线作业时无需提前穿入线缆，可在布线完成后直接卡入对应线径的线缆，再通过安装耳的固定孔完成锁附，能大幅提升现场装配、后期线缆维护更换的作业效率。夹体内壁贴合的橡胶垫层采用邵氏硬度适中的丁腈橡胶材质，既可以通过橡胶的形变填充夹体与线缆外护套之间的间隙，提升夹持摩擦力防止线缆轴向窜动，又能缓冲设备运行传导的振动，避免线缆在夹持位置出现应力集中导致的护套疲劳开裂。安装端采用带单安装孔的平板式耳座结构，安装孔的孔径适配常规的M6、M8规格螺栓，安装面与夹持主体的垂直公差控制在合理范围内，锁附后能保证夹体贴紧安装面，不会出现翘边导致的夹持松动。夹持腔体的内径适配常规16mm外径的控制电缆、动力电缆，开口处的导向圆弧做了倒钝处理，卡入线缆时不会刮伤线缆外护套，夹体两端的限位凸台可以防止橡胶垫层在长期使用过程中出现轴向移位脱落。在实际选型应用中，这类线夹可根据排布线缆的数量选择单联、多联组合安装，相邻线夹的安装间距通常控制在300-500mm区间，针对振动幅度较大的设备工位可适当缩小安装间距，保证线缆固定的牢靠性。建模过程中对橡胶垫层与金属夹体的配合间隙做了合理预留，既保证橡胶垫装配后不会出现松脱，也不会因为过盈量过大导致装配困难，安装耳的厚度经过强度校核，在常规螺栓锁附扭矩下不会出现变形断裂，能满足工业场景下长期使用的可靠性要求。
