瑞士规格暗装面板插座内部接线基座结构

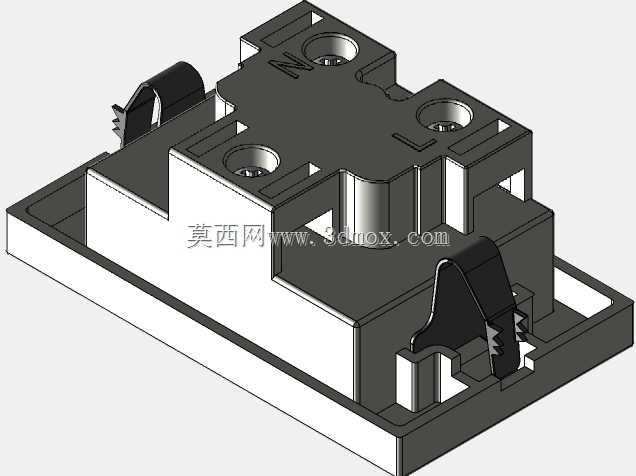

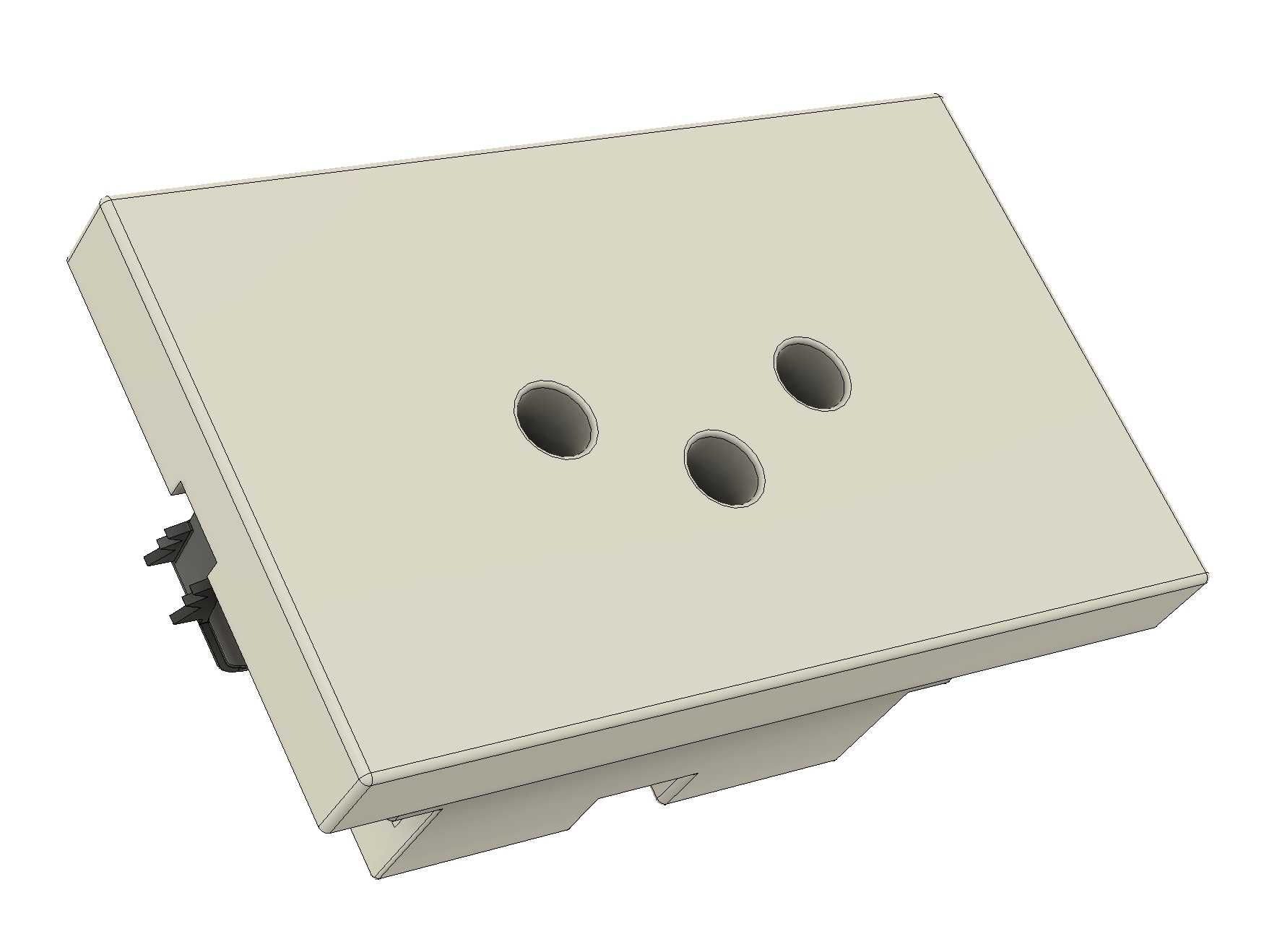

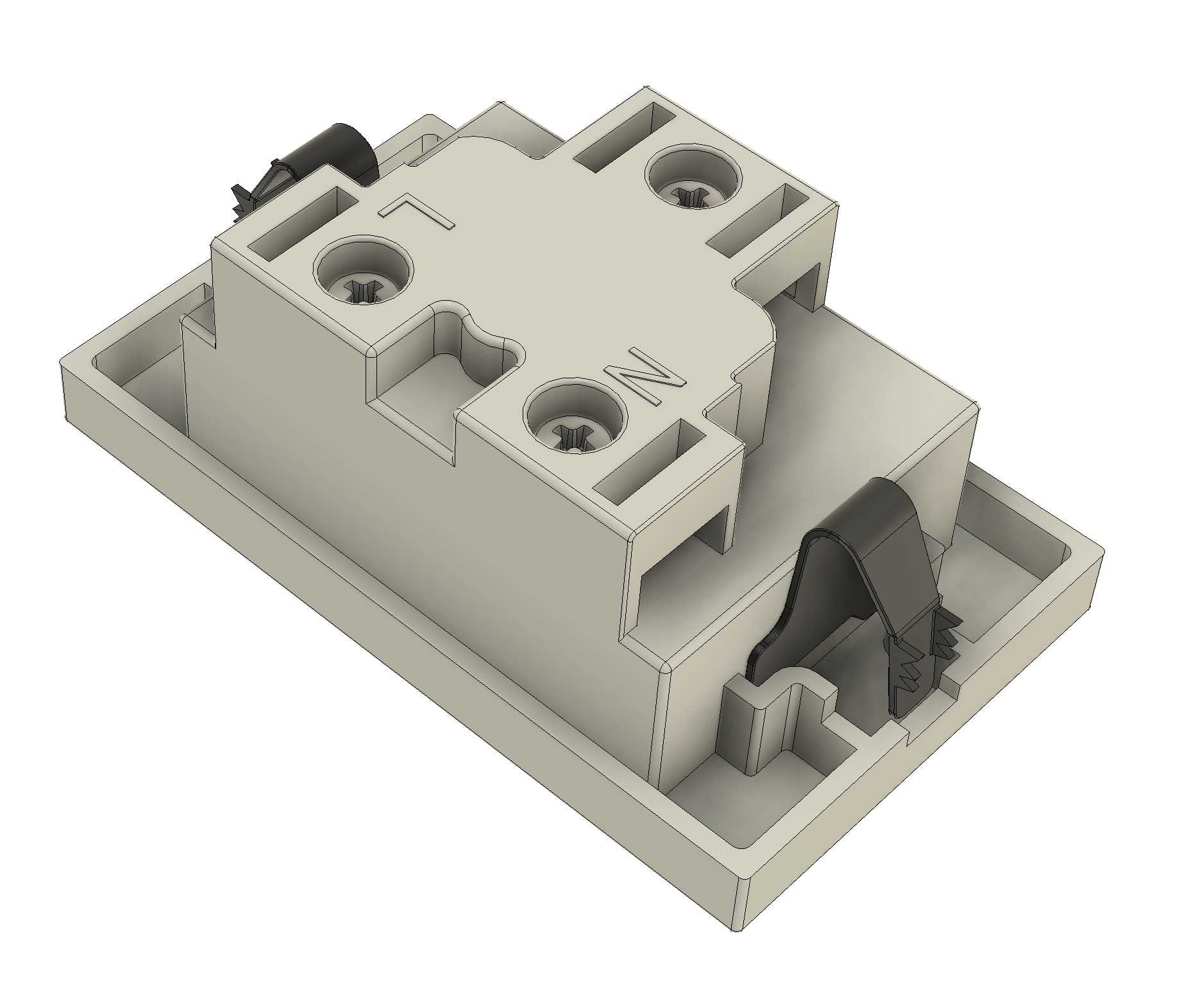

这款瑞士规格的面板插座基座，主要适配当地民用及商用建筑的暗装墙面布线场景，对应标准10A 250V低压配电回路，为3极带接地的插座类型，可满足常规办公、居家环境下的用电取电需求，适配当地制式的插头接入。从结构设计来看，基座整体采用嵌入式安装适配思路，底座预留的安装开孔边界为37×62mm，对应墙面预埋底盒的开孔尺寸为32×54mm，安装时可直接卡入对应规格的暗装底盒，侧边的弹性卡扣结构可实现无螺丝快速卡装，减少现场安装的紧固件操作步骤，提升布线施工效率。基座上的接线端采用螺丝压接式的接线端子，分别对应L、N、PE三个接线位，端子旁压制有清晰的极性标识，可避免施工时接错线序，每个接线位的螺丝均带防脱落设计，防止施工过程中螺丝掉落至底盒内部增加排查成本。基座的主体结构采用绝缘阻燃的工程塑料材质，各接线位之间设置有独立的隔筋，可避免不同极性接线端之间因毛刺、线芯外露引发的爬电风险，隔筋的高度与厚度均满足低压电器的绝缘间距要求，无需额外增加绝缘衬垫即可满足安规要求。基座上部预留的三个插孔定位槽，对应瑞士制式插头的插销位置，槽位的深度与导向角度经过匹配设计，插头插入时可顺着导向槽顺滑接入，不会出现插销偏斜顶坏内部结构的问题，同时槽位周边的加强筋可提升插孔部位的结构强度，多次插拔后不会出现开裂、形变的问题。基座底部的走线槽设计可适配不同方向的进线，无论是底盒上方、下方还是侧方进线，都可顺着走线槽将线缆引导至对应接线位，无需强行弯折线缆，避免线芯因过度弯折出现断股的问题。在进行三维建模时，该结构的卡扣弹性形变区间、端子螺丝的活动行程、隔筋的最小壁厚都做了精准还原，可直接用于同类型插座产品的结构参考，或是建筑电气布线的BIM模型搭建，也可作为低压电器结构设计的参考案例，帮助设计人员快速掌握暗装插座基座的结构布局逻辑，减少重复设计的工作量。
