自锁式手电筒推底按钮开关结构

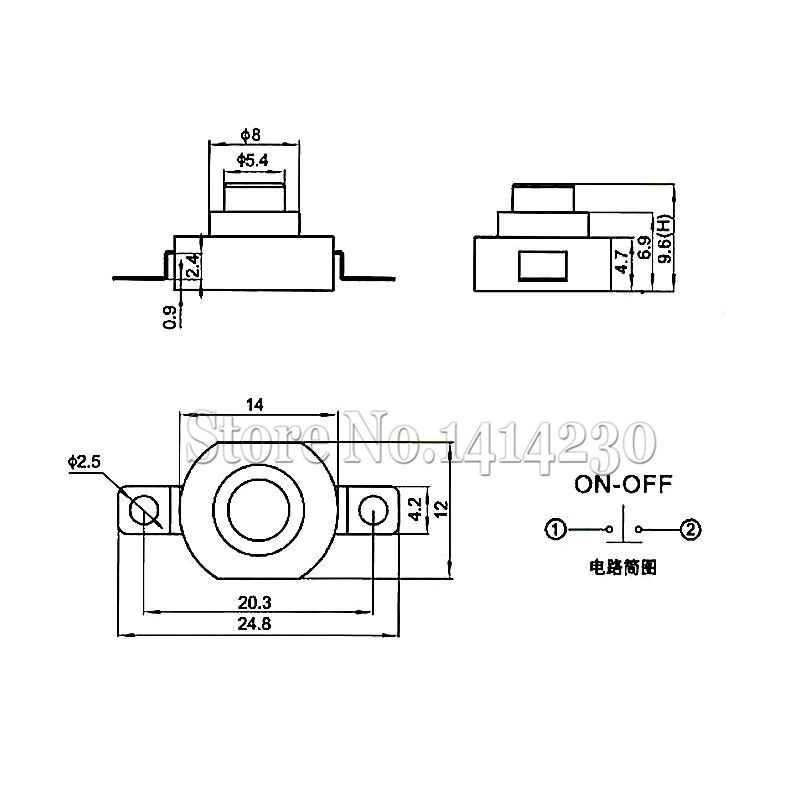

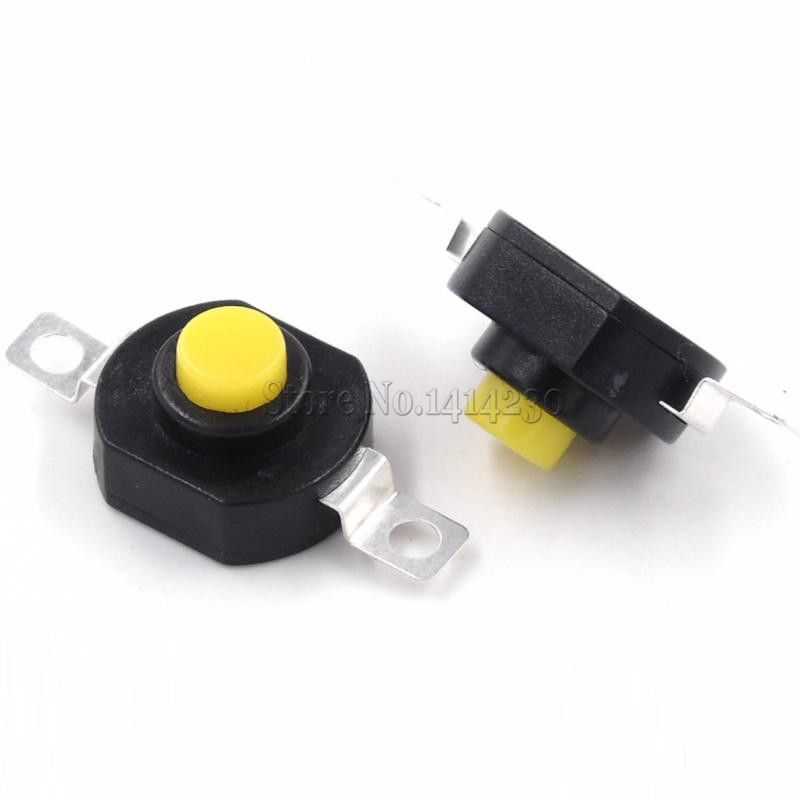

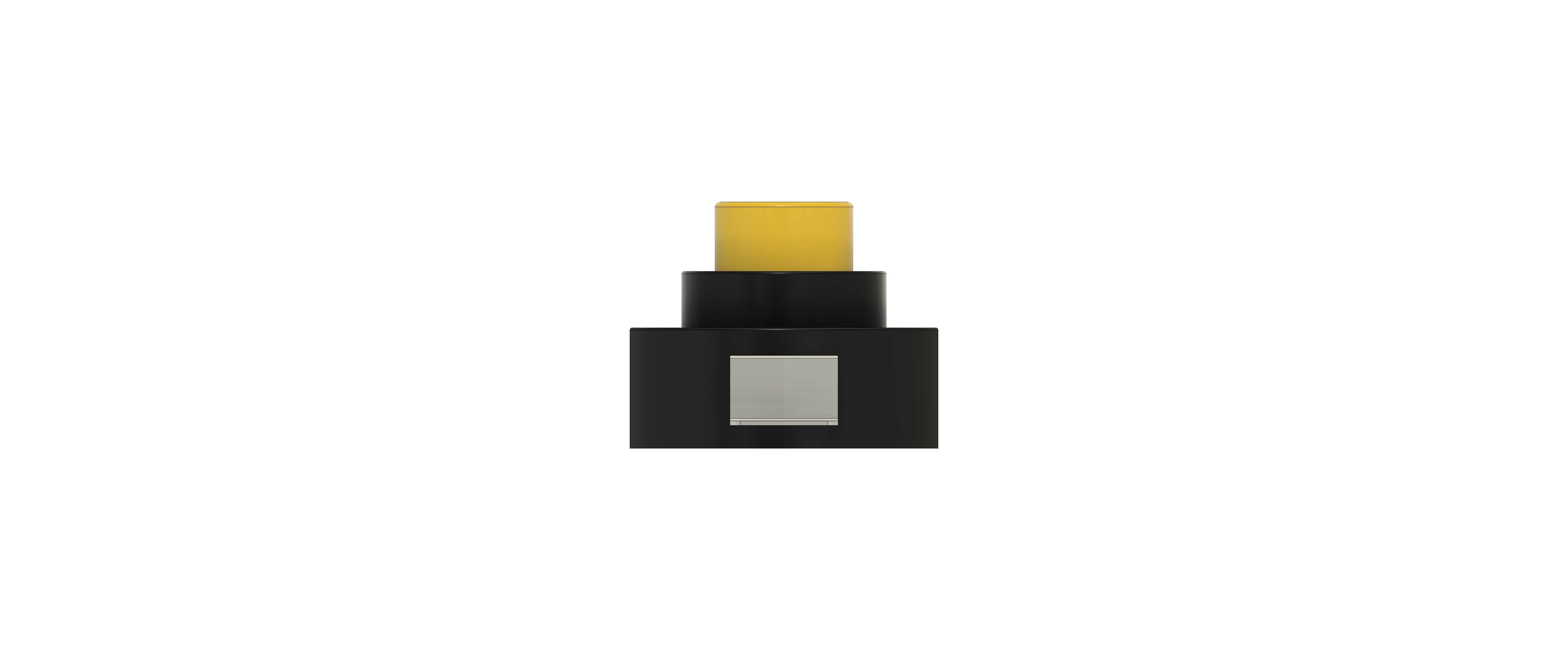

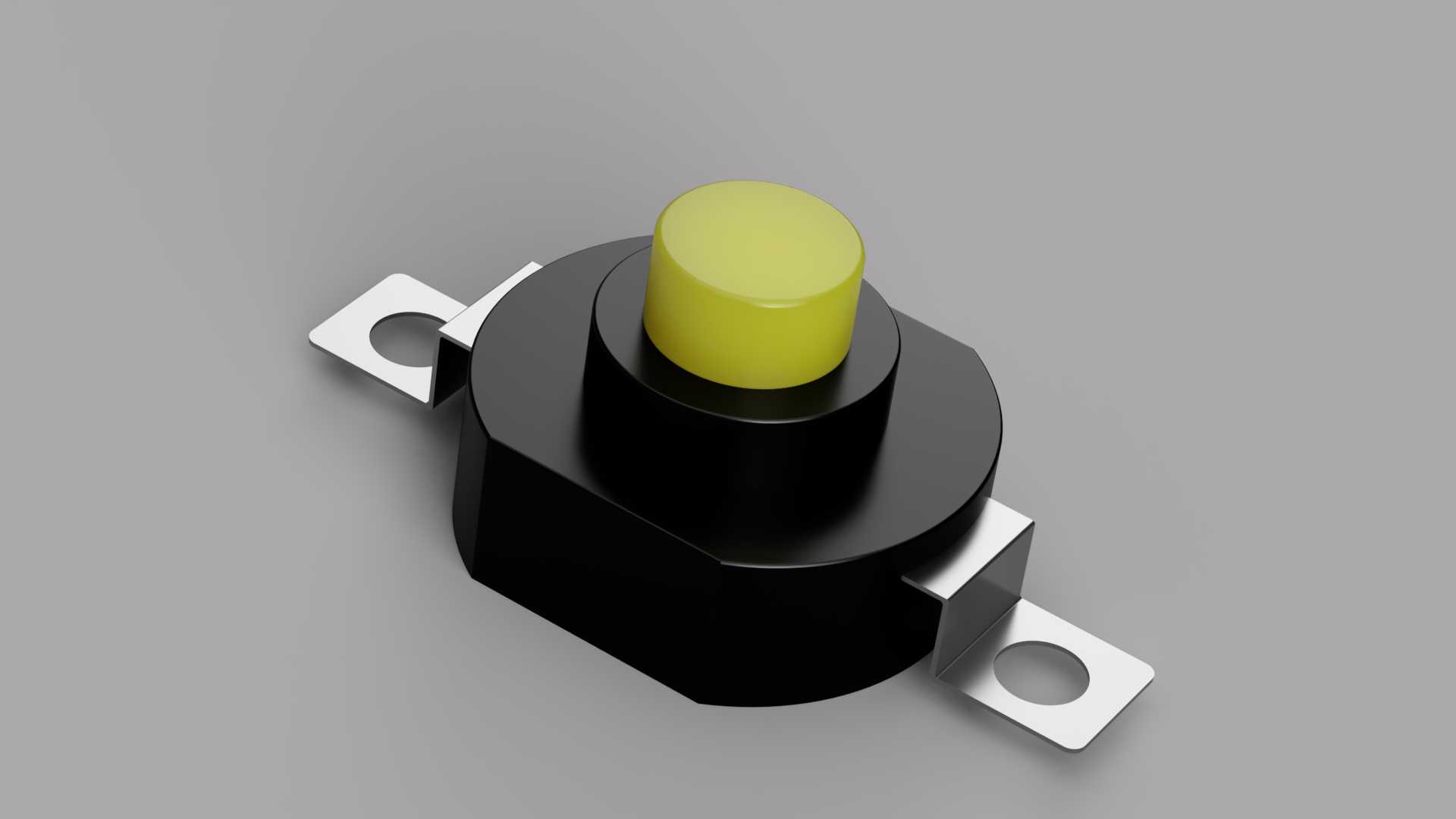

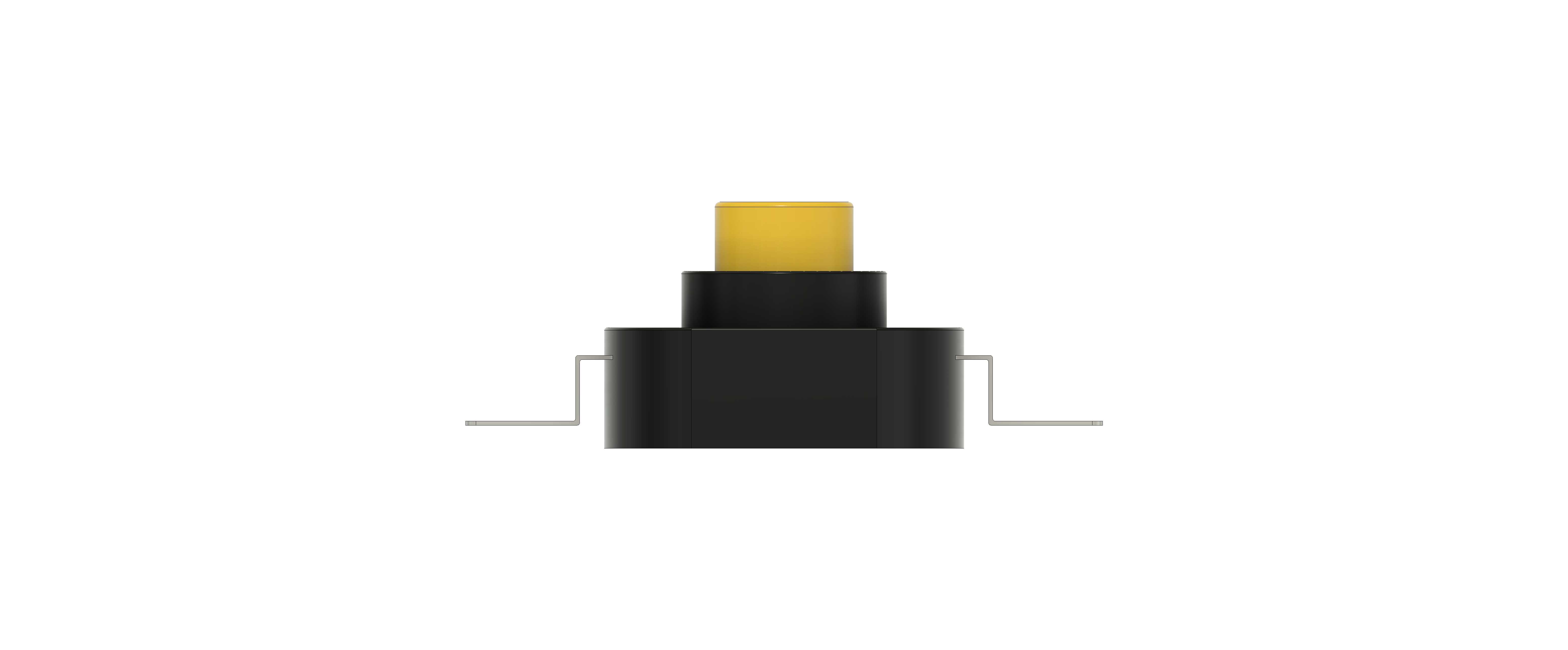

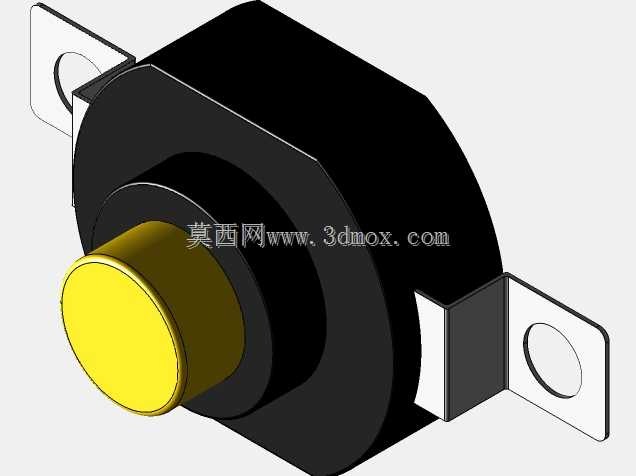

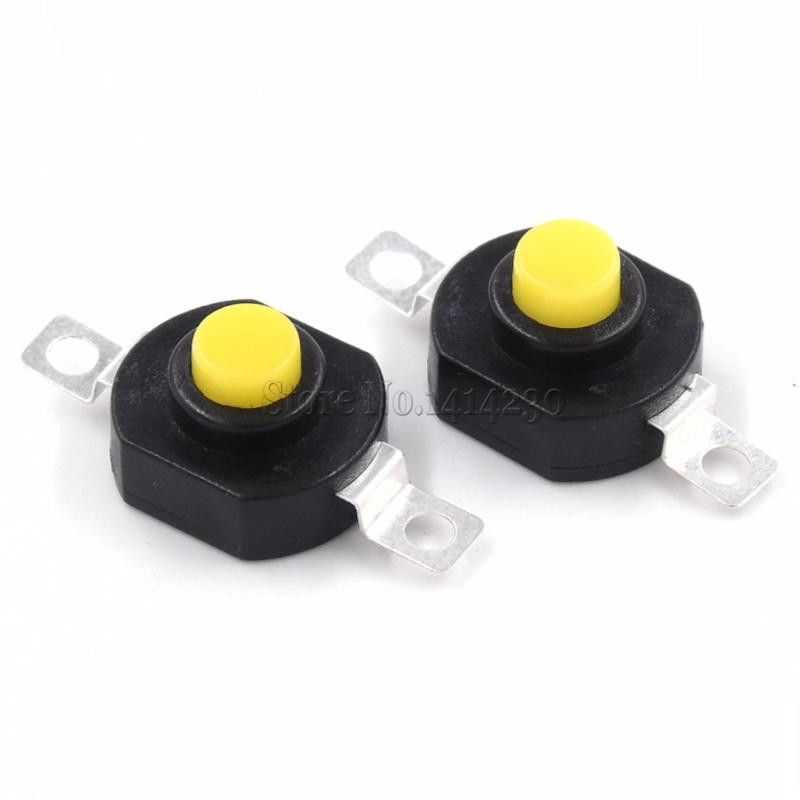

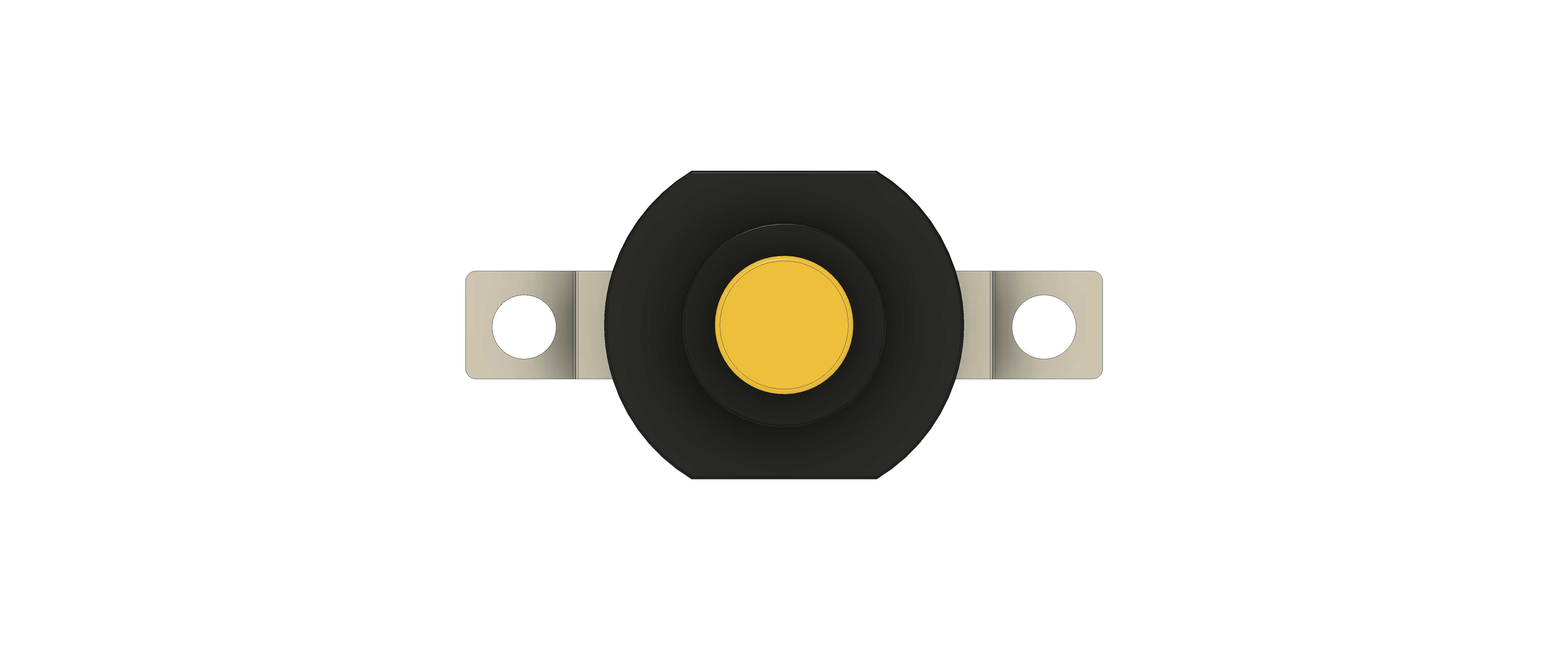

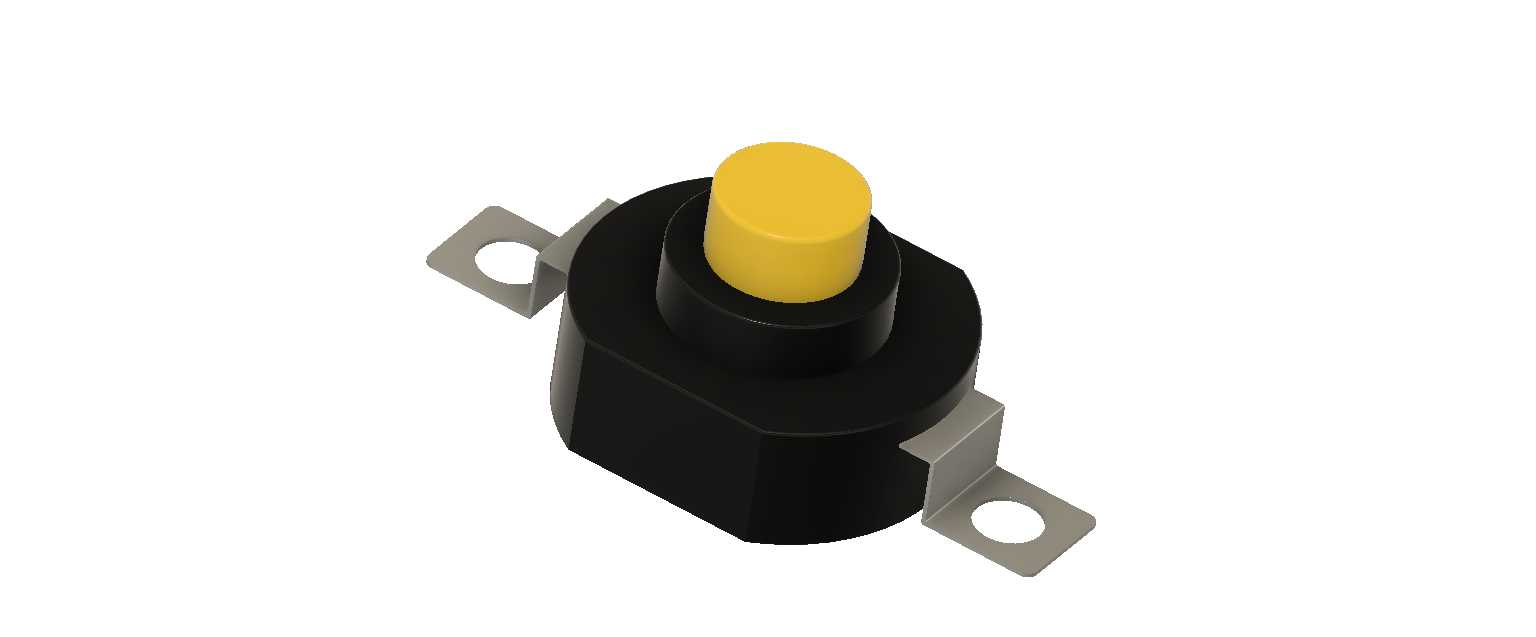

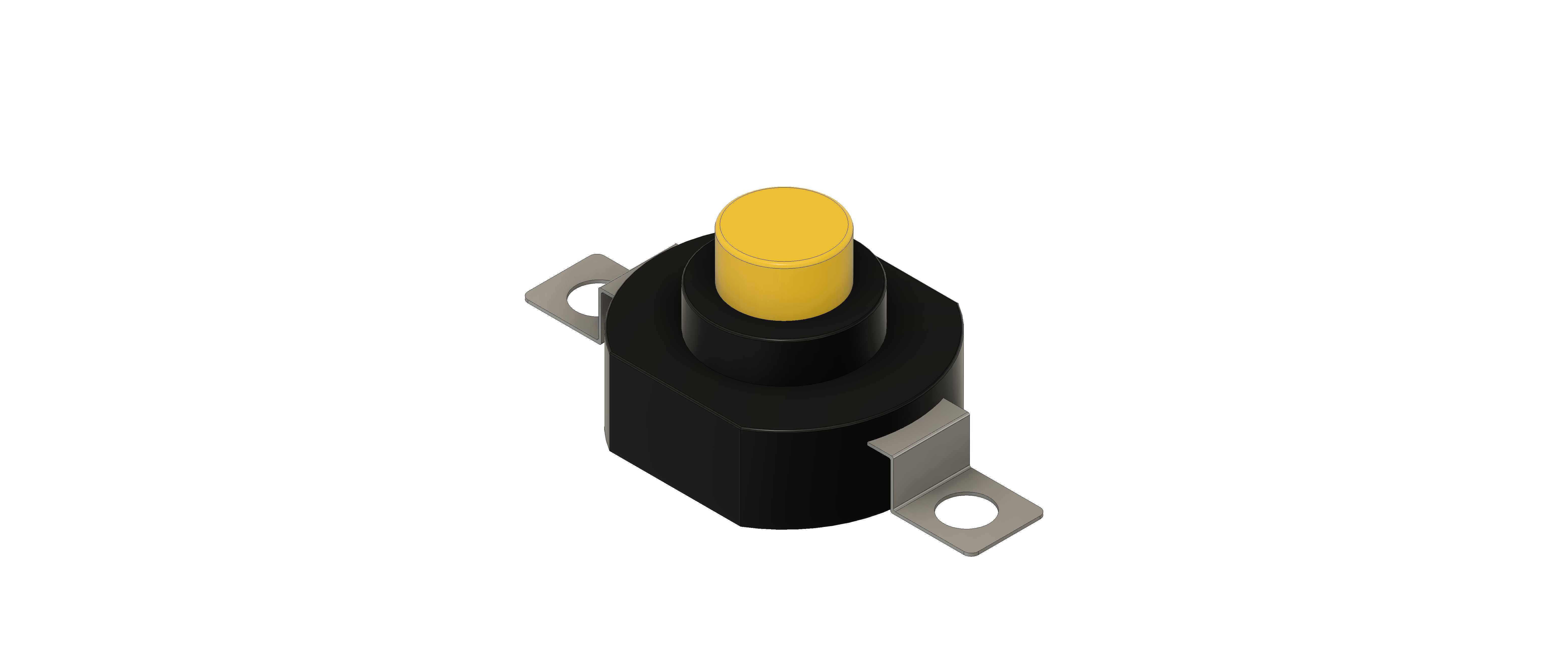

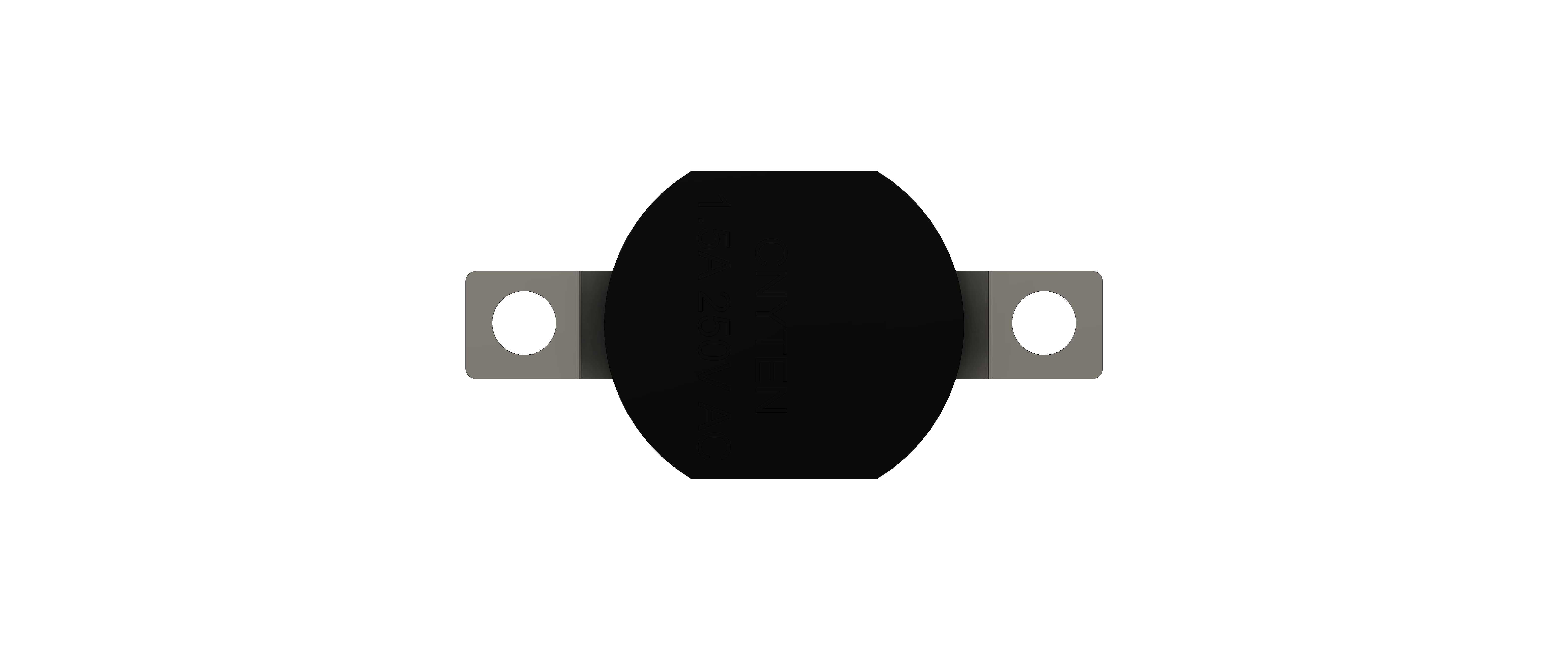

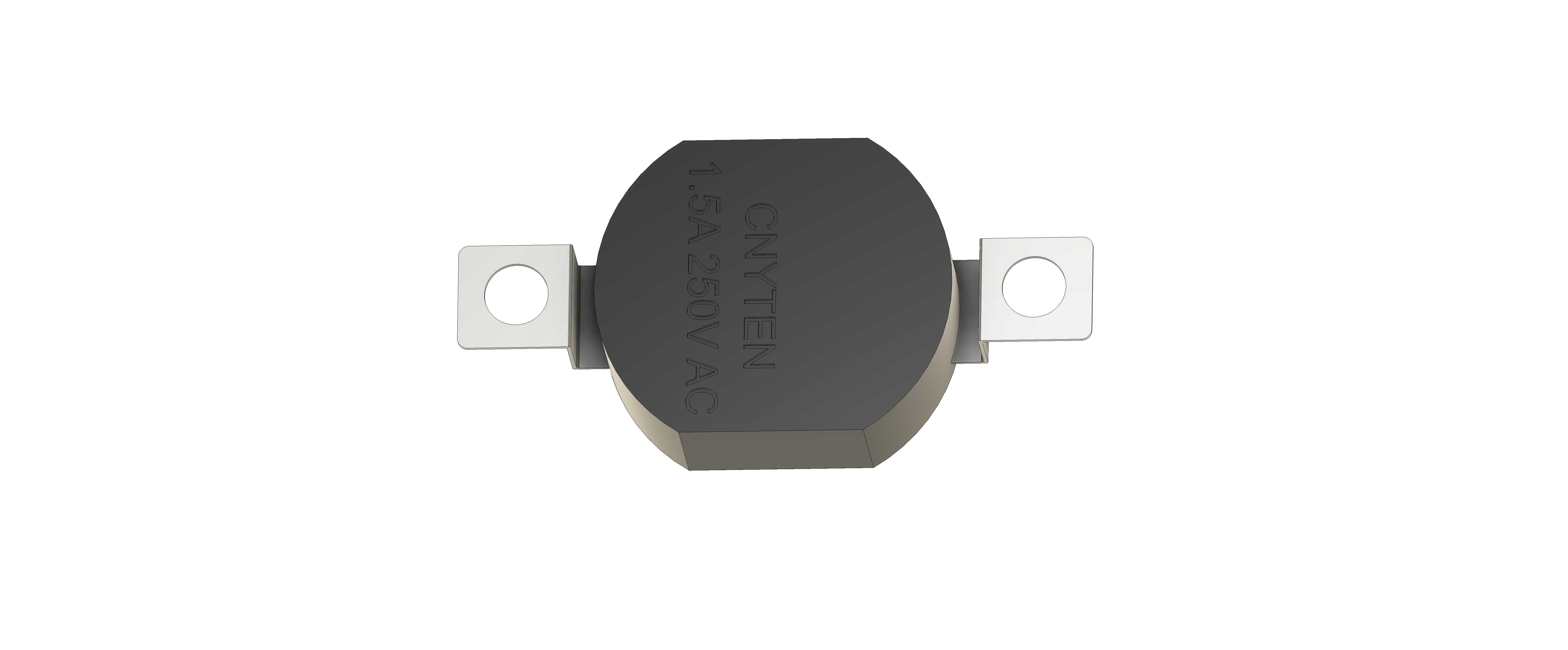

这类推底式自锁按钮开关，是小型手持照明设备里极为常见的通断控制元件，日常在强光手电、小型手持工作灯、迷你便携照明器具的尾部结构中大量应用，靠单次按压实现电路的导通锁定、再次按压实现断开复位，不需要持续按住按键就能维持照明通路，适配手持设备单手握持操作的使用习惯，用户在持握设备时仅用拇指就能完成开关操作，不需要额外调整持握姿势。从结构设计来看，这款开关采用柱形主体搭配两侧延伸安装耳的布局，安装耳上预留的圆形通孔是用来穿设固定螺丝或者卡入壳体定位柱的，安装时不需要额外设计复杂的卡扣结构，直接通过两个固定点就能把开关牢牢固定在手电壳体的尾部安装位上，安装耳的弯折角度完全匹配常见圆柱形手电壳体的内壁弧度，装配后不会和壳体内壁产生结构干涉，也不会额外占用电池仓的径向空间。开关的按压柱做了阶梯式轴段设计，顶部的黄色按压帽高出主体基座一定高度，既保证了按压行程的充足，又能避免按压帽过度下陷导致的卡滞问题，按压帽的直径做了适配指腹按压的尺寸优化，按压时的受力面足够，不会因为接触面积太小产生硌手的触感。自锁结构集成在黑色主体基座内部，依靠内部的棘轮卡位结构实现状态锁定，每次按压的行程反馈清晰，到位时有明确的触感反馈，用户不需要观察开关状态，仅凭手感就能判断电路是否完成通断切换。主体基座采用绝缘耐温的工程塑料材质，能适配手电工作时尾部电路产生的少量温升，两侧的金属安装耳除了固定作用之外，也可以作为电路接点位，直接和手电的导电壳体、电池负极弹簧接触导通，减少额外的接线工序，提升装配效率。在做配套的手电结构设计时，需要注意预留的安装腔内径要略大于开关主体的外径，给开关的按压动作留出微小的活动余量，同时安装耳的固定孔位要和壳体上的定位柱精准对齐，避免装配后开关出现偏斜，导致按压行程受阻；尾部端盖拧紧后和按压帽之间要预留合适的间隙，既不能让端盖直接压死按压帽导致开关常通，也不能间隙过大导致按压时需要按下过深的行程才能触发通断。这类开关除了手持照明设备之外，也可以用在小型手持电动工具、迷你便携电子设备的电源通断控制上，只要安装空间匹配、电流参数符合电路要求，都可以直接选型适配，结构可靠性高，按压寿命能满足日常民用便携设备的使用需求，不需要频繁更换维护。
