往复式水泵泵体结构三维设计

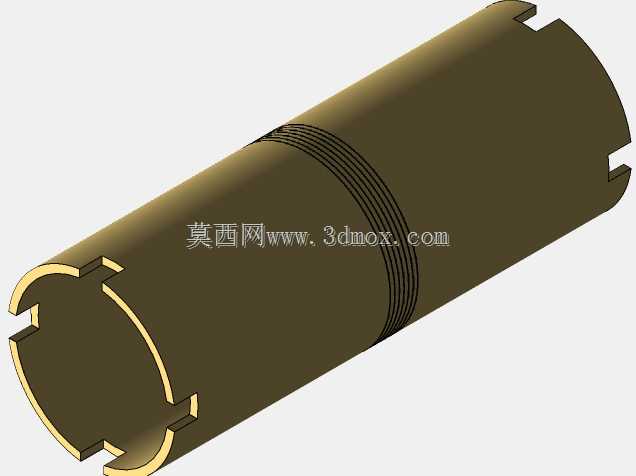

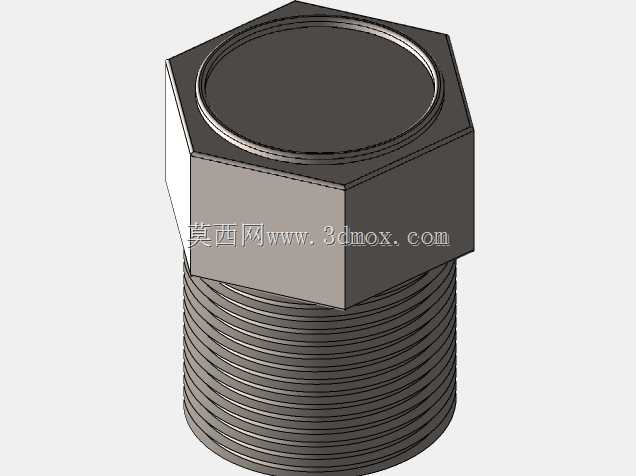

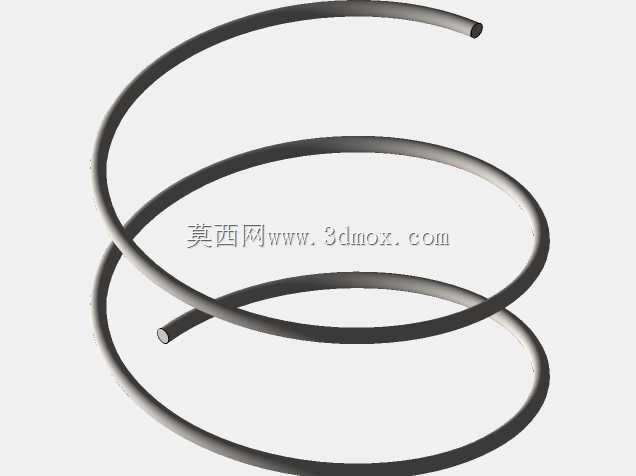

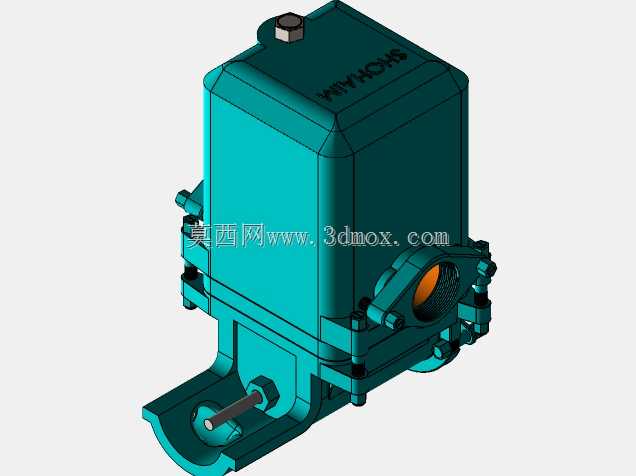

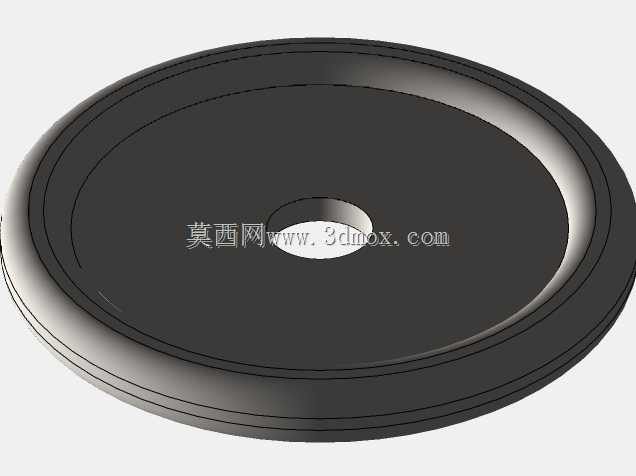

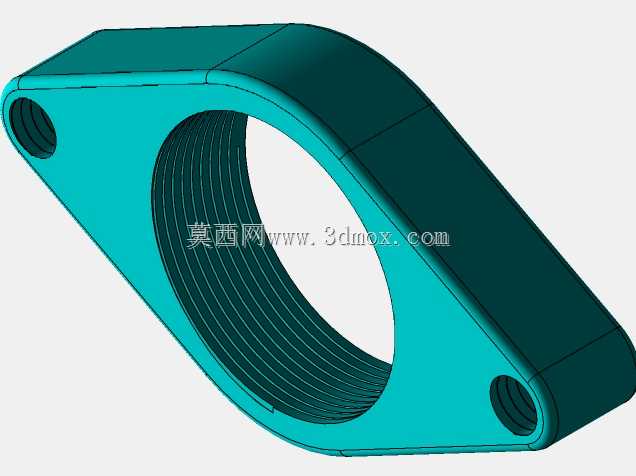

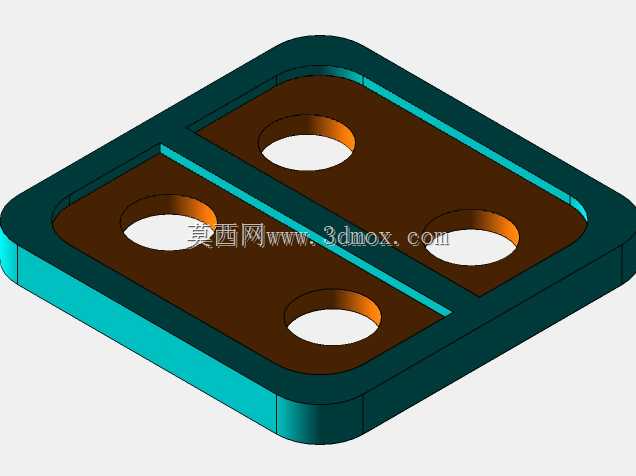

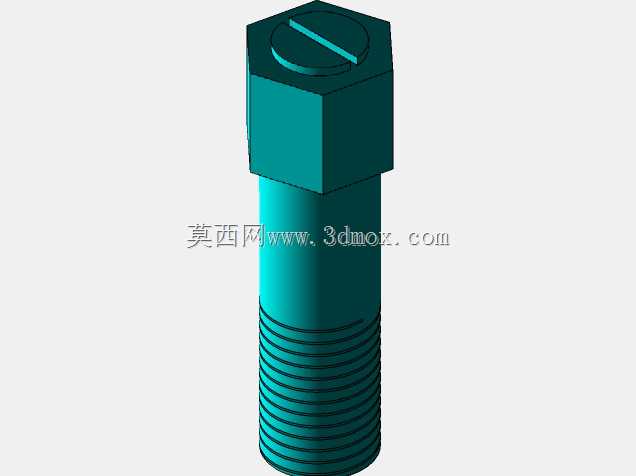

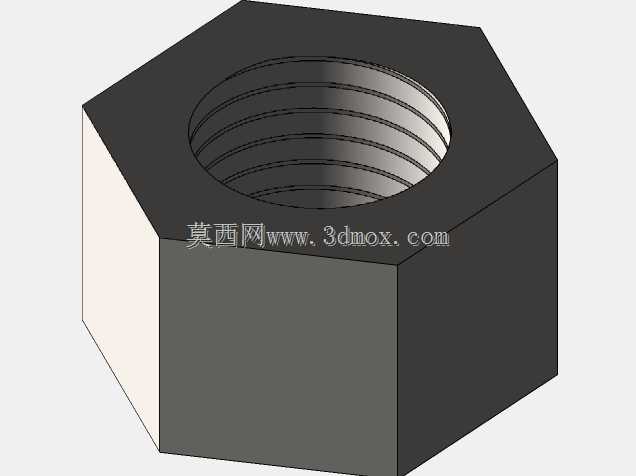

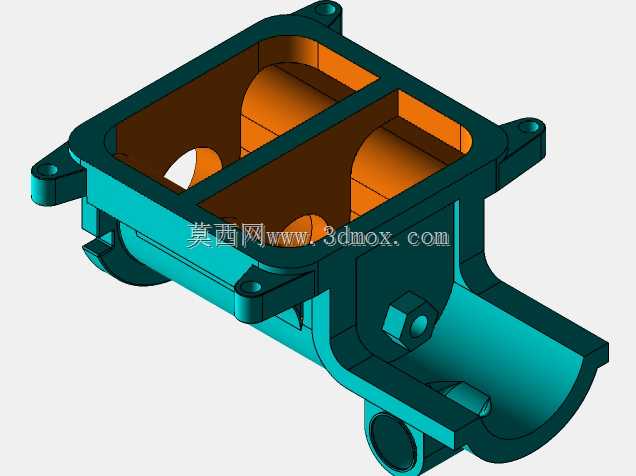

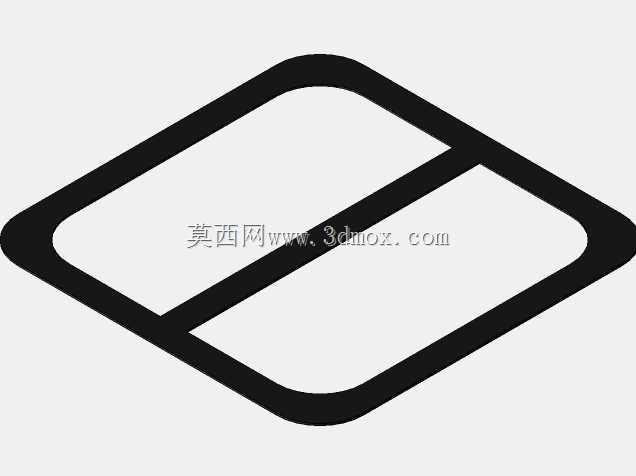

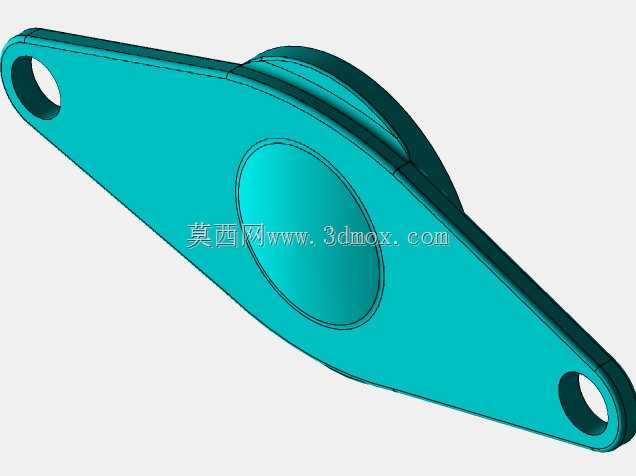

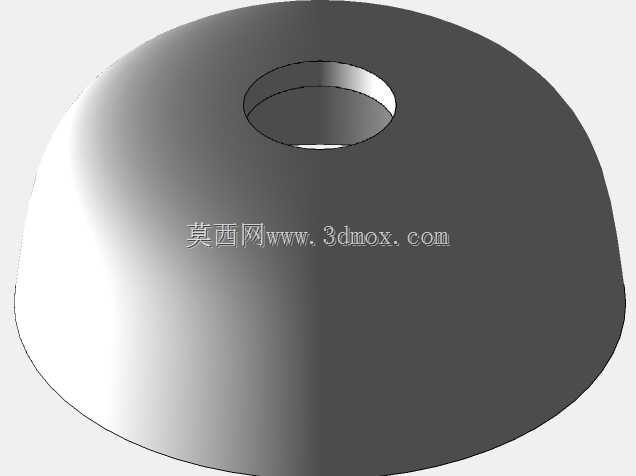

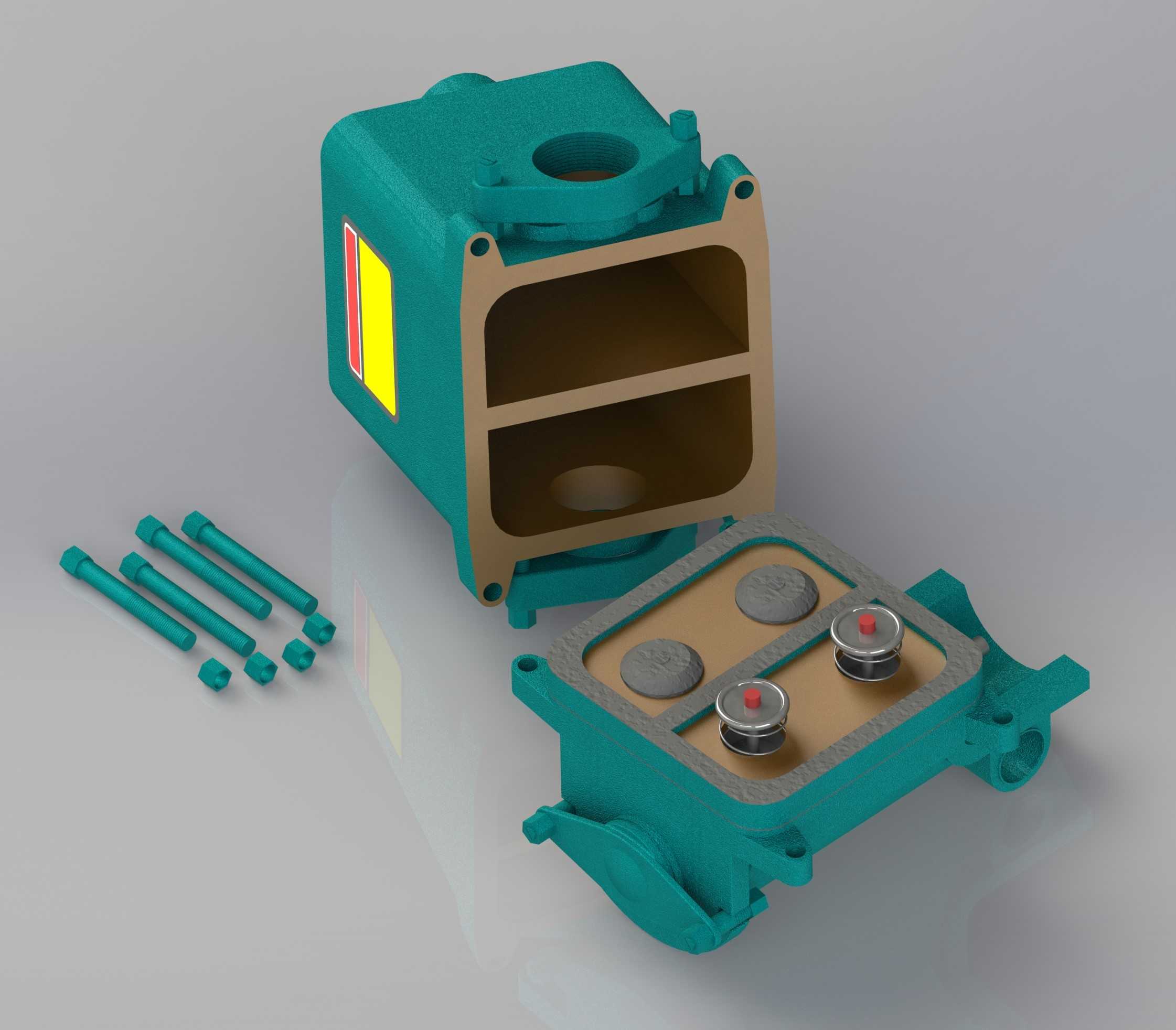

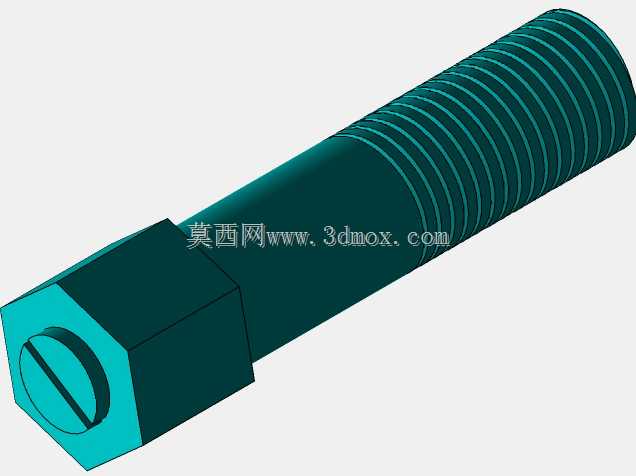

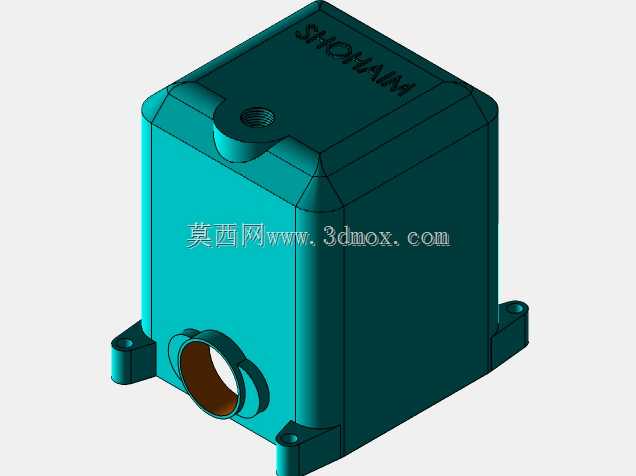

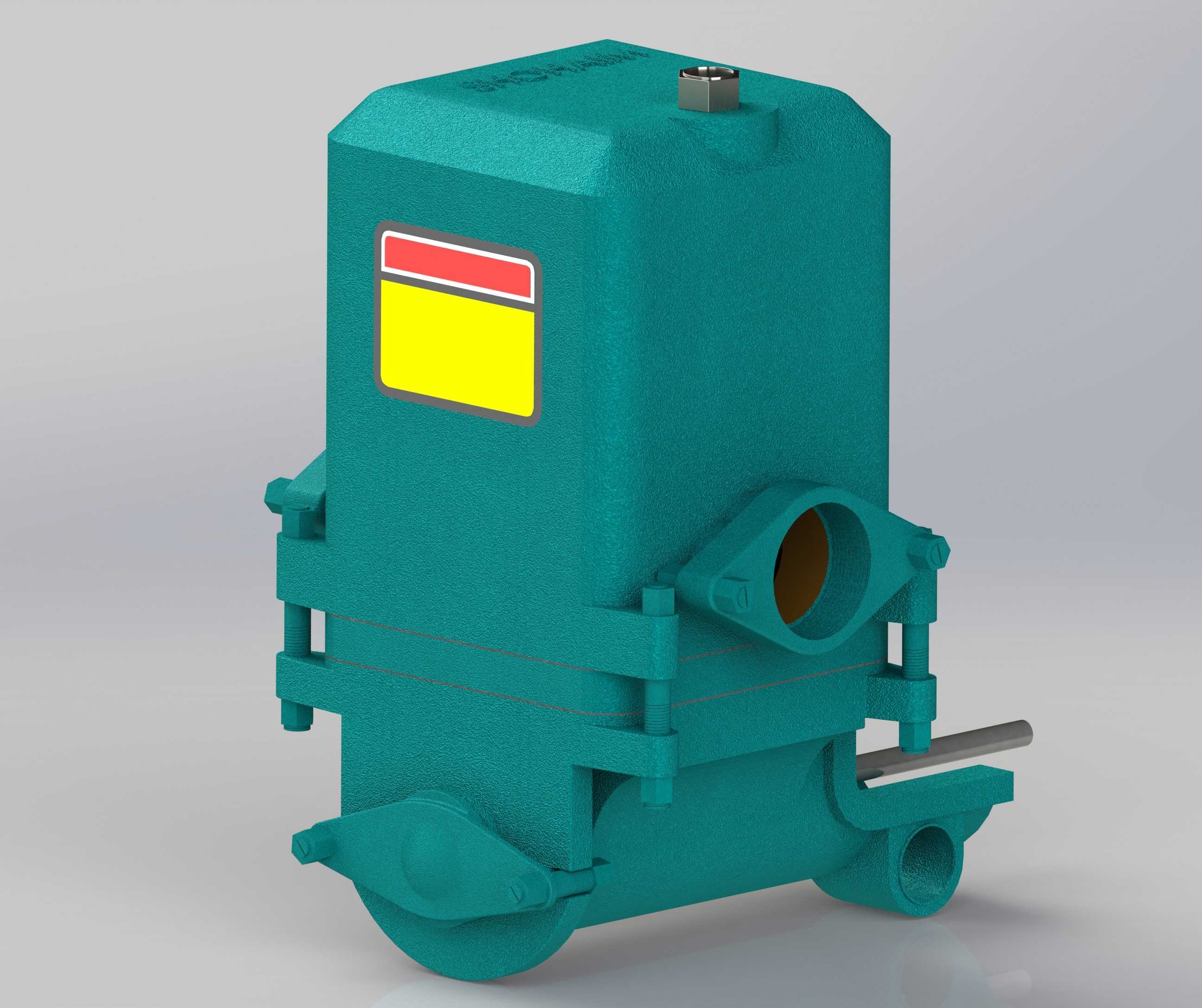

这款往复泵泵体结构，主要面向民用供水、小型农田灌溉、家庭井用取水这类低压输水场景，日常作业中主要承担流体增压输送的核心功能，区别于高速旋转的离心泵类产品，它依靠腔体内活塞的往复运动改变容积实现流体吸入与压出，对低液位取水、小流量高扬程的输水工况适配性更强。从结构设计逻辑来看，建模时优先还原了泵体的核心承压腔体，整体采用一体化铸造型腔思路，外壳壁厚均匀过渡，既避免铸造过程中出现壁厚差过大导致的缩孔缺陷，也能保证承压时应力分布均匀，不会出现局部应力集中导致的开裂问题。进出水口采用法兰式接口结构，建模时预留了标准螺栓安装孔位，安装时可直接对接同管径的输水管道，不需要额外做转接结构适配，侧面的摇臂安装位做了加强筋凸起处理，因为摇臂往复动作时会对安装位产生交变载荷，加强结构能大幅提升连接位置的疲劳强度，避免长期使用后出现断裂变形。腔体顶部预留了注水螺塞孔，首次使用时可通过该孔向腔体内加注引水，排除腔体内空气，保证泵体启动时能形成足够的负压完成吸水，底部的支撑脚做了加宽处理，安装时可通过膨胀螺栓直接固定在水泥基座上，安装边界预留了足够的扳手操作空间，不需要额外制作安装支架就能完成固定。建模过程中对泵体内部的流道做了简化处理，没有还原内部的活塞、密封件等易损件结构，重点呈现外部安装接口、整体外形轮廓与各连接部位的位置关系，方便设计人员做整机布局时参考安装尺寸，也能用于泵类产品的外观展示、结构教学场景。从安装尺寸来看，整体外形方正，进出水口的中心高度、摇臂的活动行程范围都做了精准还原，选型时可直接根据模型尺寸预留安装空间，避免现场安装时出现管路干涉、操作空间不足的问题。泵体表面的标识位做了凸起结构还原，实际生产中可直接在该位置粘贴参数标识或者铸造铭牌，不需要额外加工标识安装位。整体结构没有冗余设计，所有外部结构都服务于安装、操作、承压的实际需求，没有为了外观做多余的造型处理，完全贴合工业泵类产品实用优先的设计原则。
