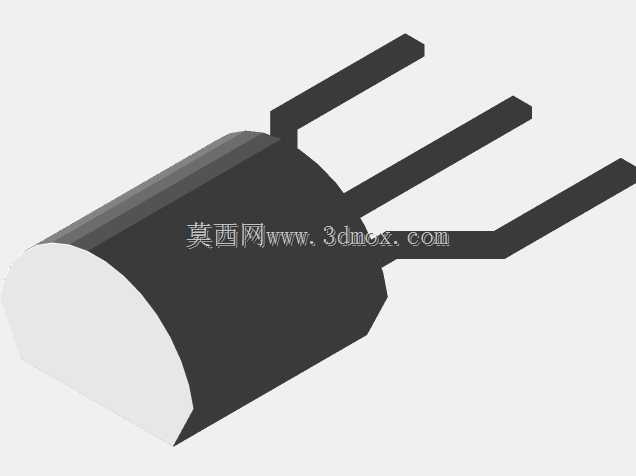

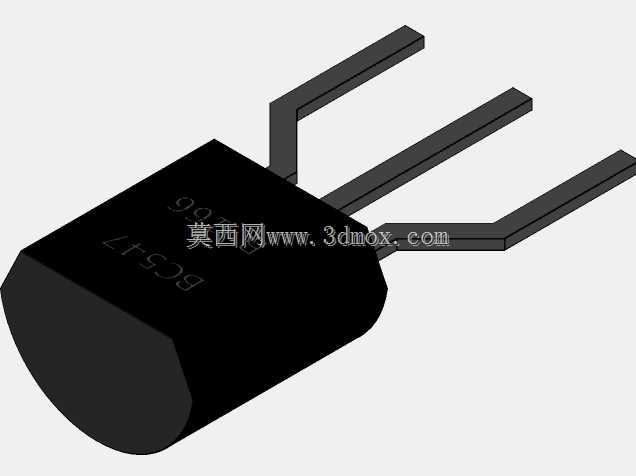

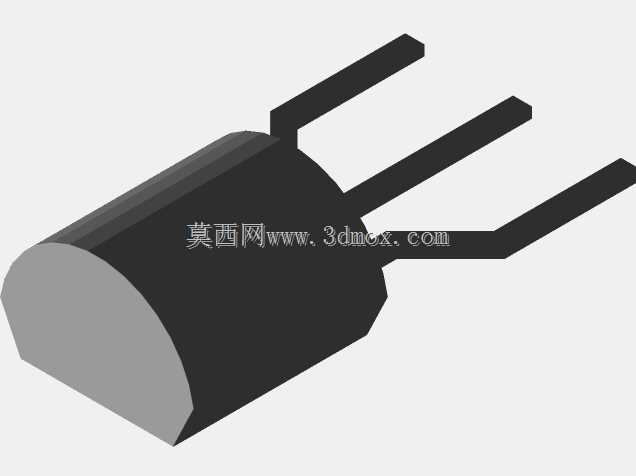

直插式BC547小功率三极管结构模型

这款BC547直插三极管的三维结构，完全还原了量产器件的真实装配特征，引脚采用2.54毫米标准栅距排布，刚好适配市面通用的面包板、万能板以及常规PCB焊盘间距，做电路打样时不需要额外调整孔位，能直接匹配常规通孔焊接的工艺要求。在日常的电子设备研发、教学实验板搭建、小功率信号调理电路设计场景里，这类NPN型小信号三极管是最常用的分立半导体器件之一，常被用来做小电流信号放大、电子开关、电平转换等功能，广泛出现在消费电子、工业控制板卡、实验教学装置的电路设计中。做结构设计时，首先还原了黑色环氧塑封本体的方正外形，本体表面的印字区域做了对应凹陷处理，和真实器件的激光打标位置完全对齐，三个引脚的弯折角度做了精准还原，不是生硬的直条结构，而是按照量产器件的成型工艺，做出了从本体引出后向下弯折、再垂直延伸的成型弧度，引脚的截面尺寸也和真实器件的0.5毫米左右线径匹配，安装时引脚插入焊盘后不会出现干涉，也能准确模拟波峰焊、手工焊接时的引脚伸出长度。在设计思路上，没有做过度的简化处理，特意保留了引脚根部和塑封本体结合处的微小过渡结构，这部分在做PCB装配干涉检查时很关键，很多简化模型会忽略这个过渡，导致实际装配时器件本体和PCB表面的间隙计算出错，要么贴装过紧挤压焊盘，要么间隙过大导致引脚受力弯折。塑封本体的边缘做了微小的脱模斜度还原，和真实注塑成型的器件特征一致，不是完全垂直的直角结构，做设备内部结构排布时，能准确计算器件和周边壳体、相邻元件的安全间隙，避免出现装配时的硬干涉。三个引脚的排布顺序严格对应器件的引脚定义，从左到右的E、B、C极位置完全准确，做电路结构装配演示时不会出现引脚错位的问题，引脚的长度也按照常规量产器件的切脚长度设置，既可以模拟插装后剪脚前的状态，也能适配不同板厚的安装需求。在实际的结构选型验证中，这类小功率三极管的安装高度是板卡布局时的重要参数，模型里准确还原了本体底部到引脚末端的高度尺寸，在做紧凑型设备的内部空间排布时，能精准计算上层板卡或者壳体的预留空间，不会因为模型尺寸偏差导致装配后器件顶到外壳。另外模型也还原了器件本体的哑光塑封质感，在做产品渲染、装配动画演示时，能呈现出和真实器件一致的视觉效果，不需要额外做过多的材质调整。对于做电子设备结构设计、教学实验装置开发的工程师来说，这个模型可以直接导入装配体中做布局验证，不需要自己再从零测绘建模，能节省不少前期方案阶段的建模时间，也能避免自行测绘带来的尺寸偏差，导致后续打样出现装配问题。
