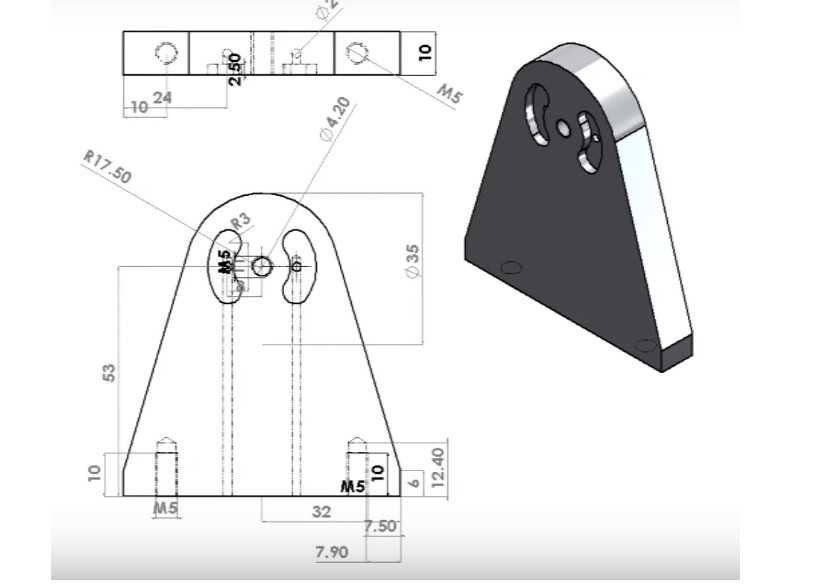

霍布森关节弯头活塞动力装置结构

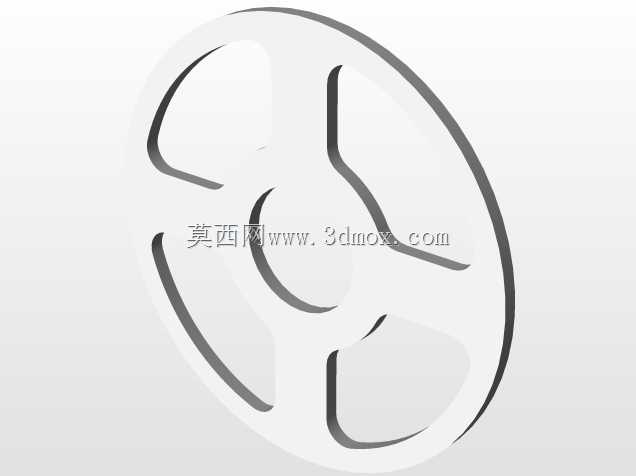

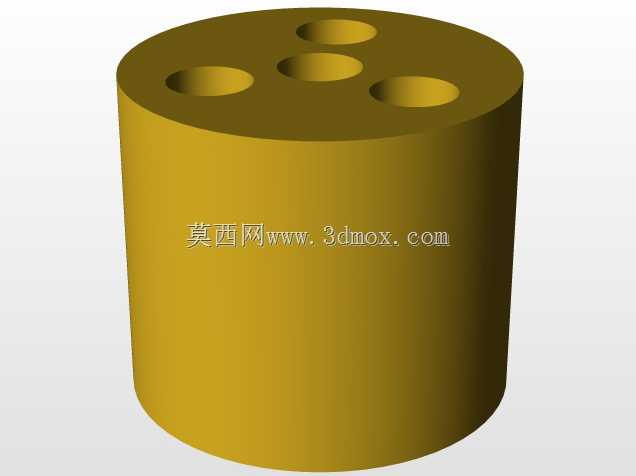

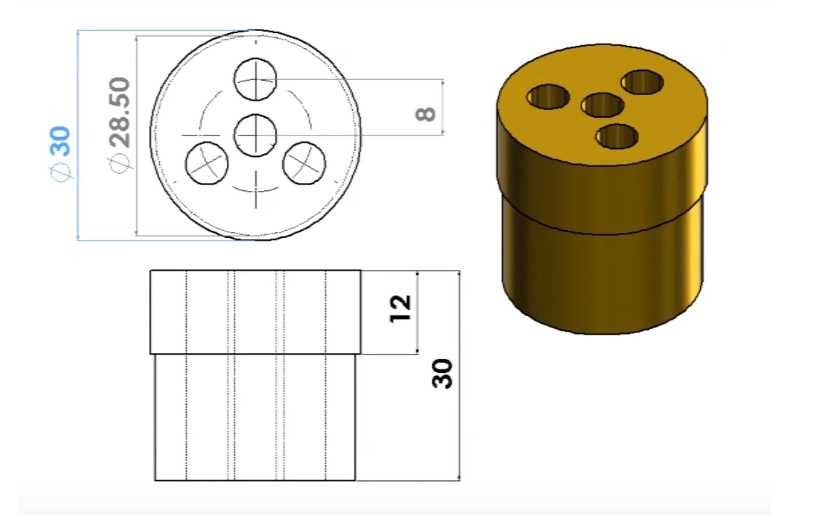

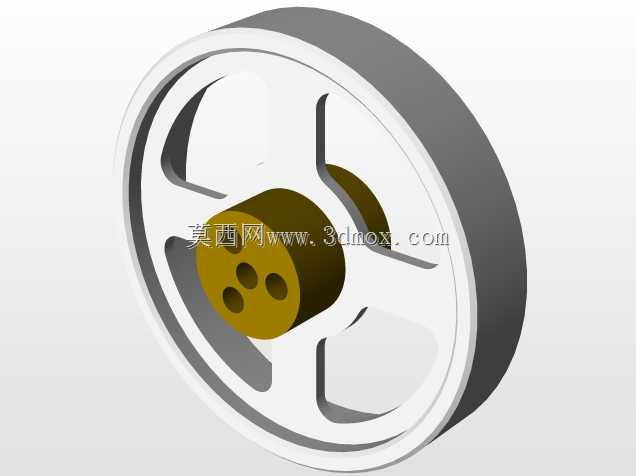

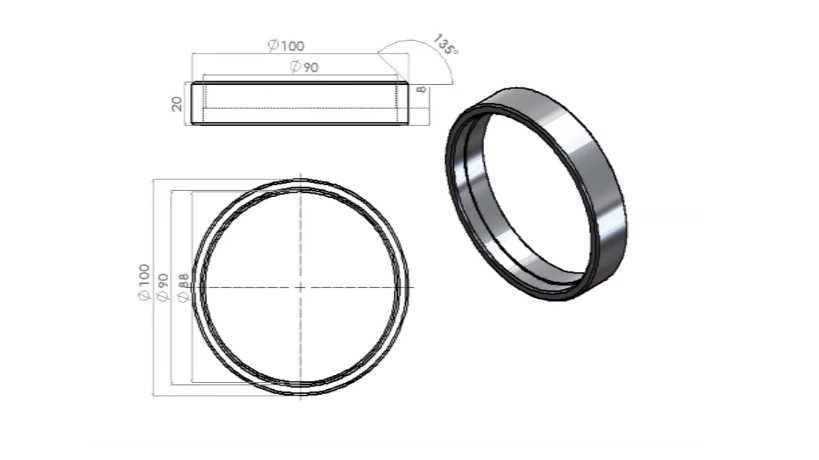

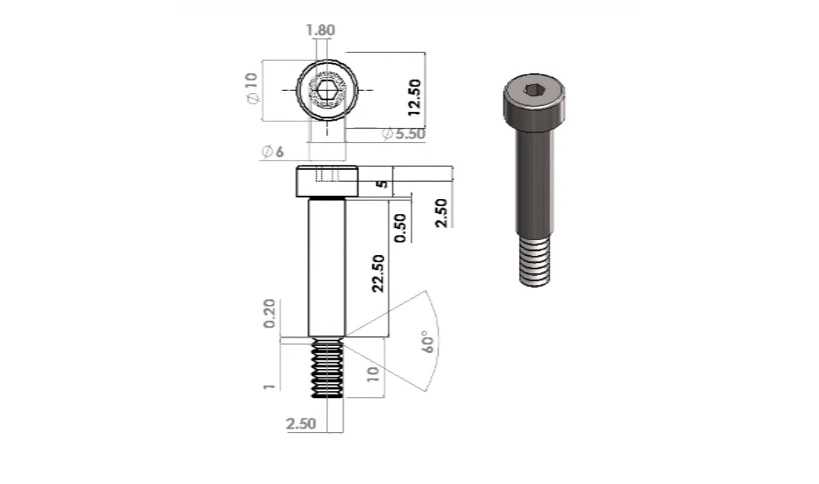

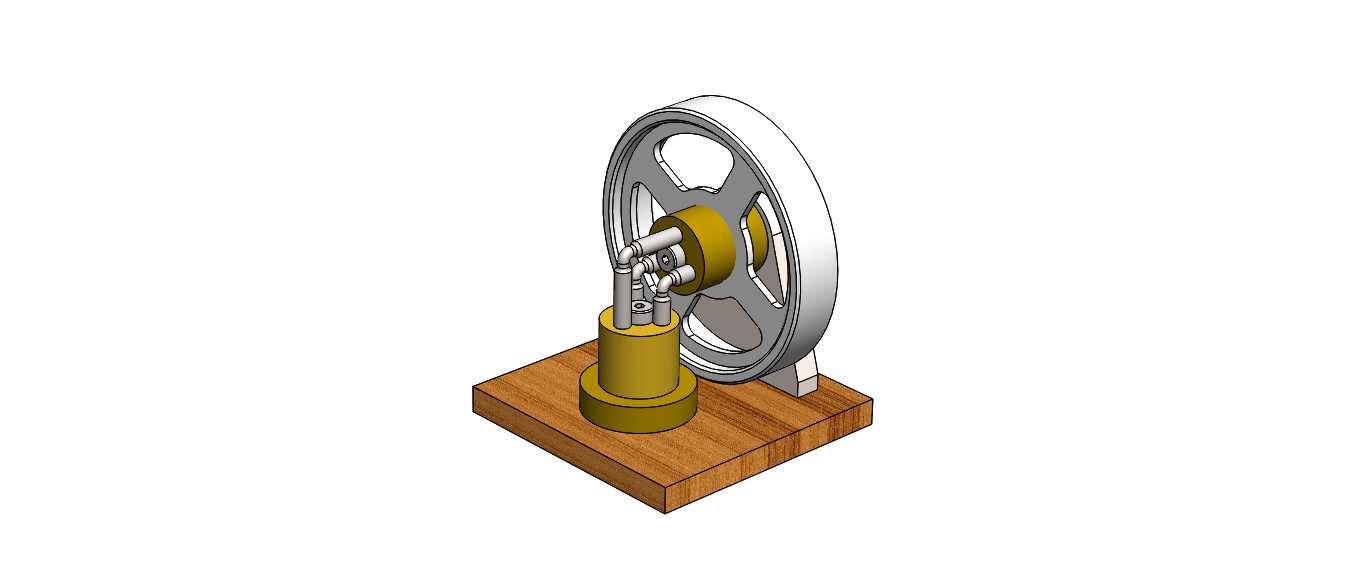

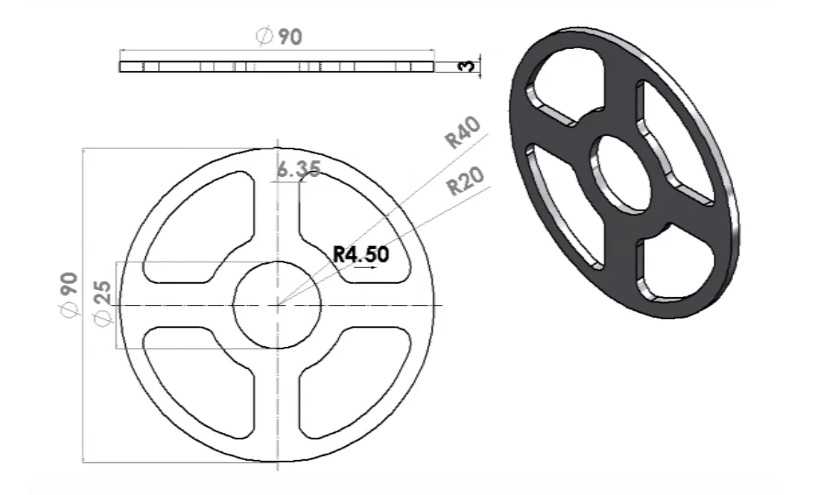

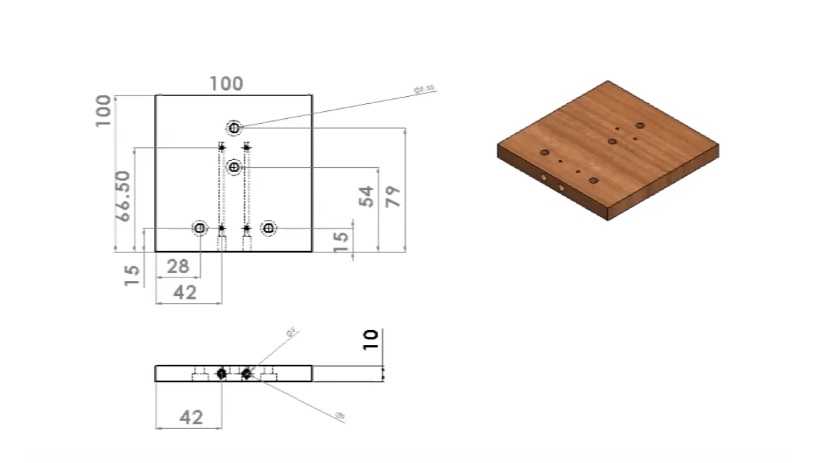

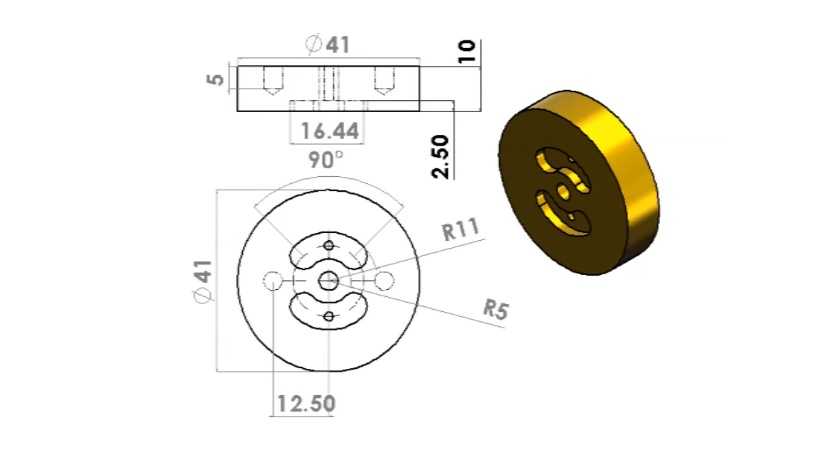

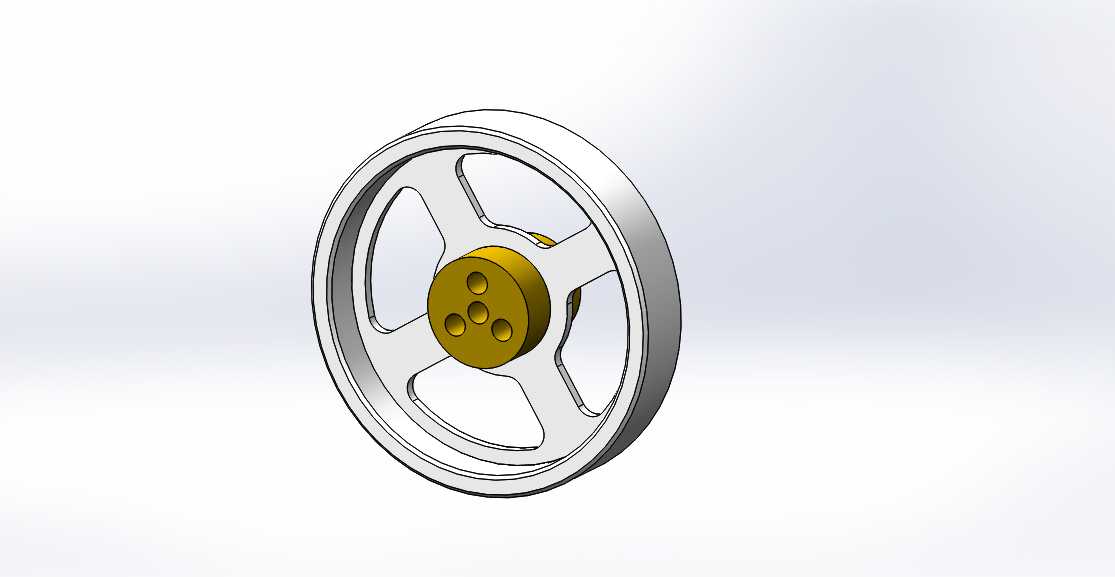

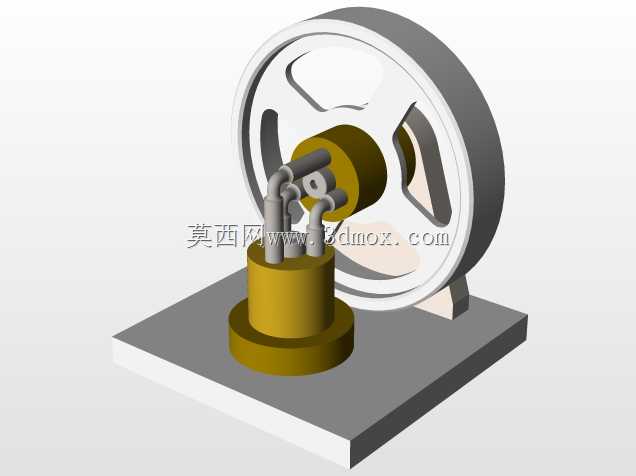

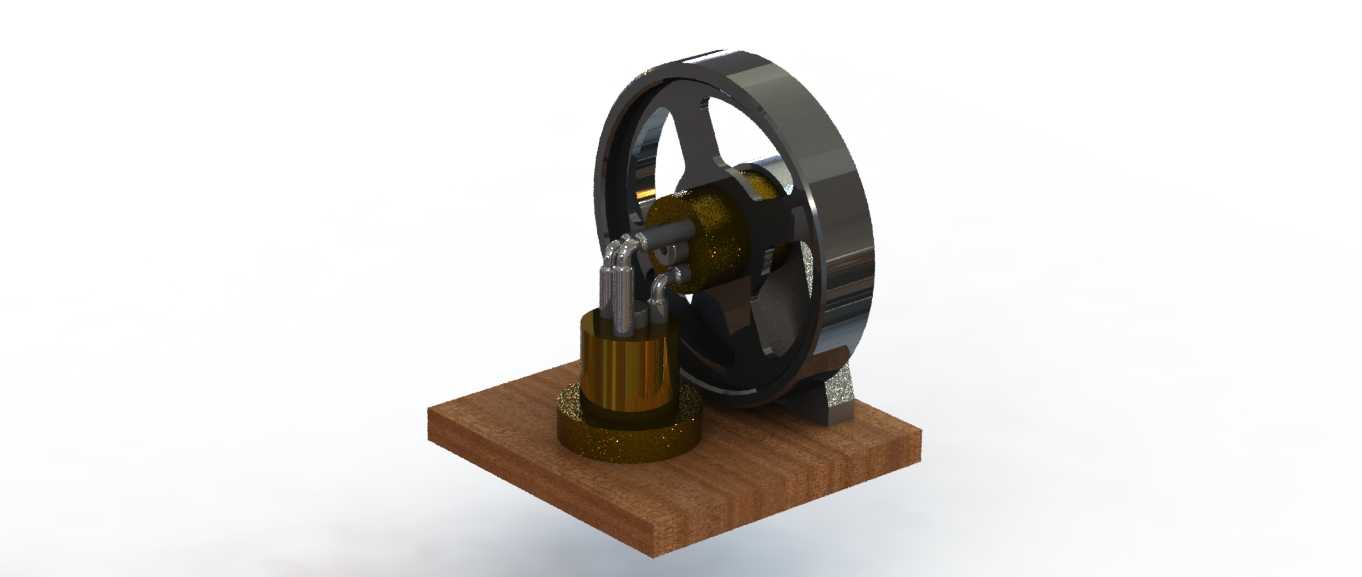

这款弯头活塞动力装置依托霍布森关节传动逻辑实现动力输出，核心应用场景覆盖小型蒸汽动力教学演示、桌面级动力原理验证、爱好者手工改装动力单元等领域，区别于常规直列曲柄活塞结构，其采用偏置弯头式气缸布局，能够在极小的安装空间内完成活塞往复运动到飞轮旋转运动的转换，无需额外布置复杂的配气连杆组件。从实际用途来看，该结构常被用于低压蒸汽、压缩空气驱动的小型动力负载场景，可直接带动微型发电机、小型传送带模组、教学演示台等低扭矩负载，由于霍布森关节自身的运动特性，装置运行时的侧向力远低于常规曲柄滑块结构，活塞与缸壁的磨损量更小，长期运行的维护频次更低。在功能特性层面，装置集成了一体式木质安装基座，大直径铸铁材质飞轮承担储能稳速作用，能够抵消活塞往复运动的脉动冲击，让输出转速更平稳；气缸组件采用立式弯头布局，进排气接口直接布置在缸体侧方，无需额外设计长距离气路通道，压缩空气或低压蒸汽从接口进入后直接作用于活塞顶面，能量传递路径更短，节流损失更小。设计过程中优先考虑了结构的易装配性，所有运动部件的连接销轴都采用快拆式定位结构，无需专用工具即可完成拆解重组，方便教学场景下的原理展示；飞轮与输出轴采用平键连接，传递扭矩时不会出现打滑松脱，缸体与基座之间设置了定位凸台，安装时无需反复调整同轴度，只要将凸台卡入基座对应凹槽即可完成定位，大幅降低装配调试的时间成本。从安装边界来看，整体结构的外接轮廓完全控制在方形基座的投影范围内，飞轮外缘与基座边缘预留了足够的安全间隙，运行时不会出现运动部件超出基座边界的情况，不需要额外加装外部防护框架；整体高度控制在飞轮直径的1.2倍范围内，放置在桌面使用时重心偏低，即使运行转速出现小幅波动也不会发生侧翻。结构设计时特意将运动摩擦面都设置在易观察的外侧位置，教学演示时可以清晰看到霍布森关节的摆动过程、活塞的往复动作以及飞轮的旋转状态，能够直观展示动力转换的全流程，不需要额外拆解外壳即可观察全部运动副的运行状态，对于理解特殊曲柄传动机构的运动逻辑有很强的实操参考价值。
