直列四缸发动机曲柄活塞连杆总成结构

项目分类:3D模型 发布时间:2021-09-02 ID:261816

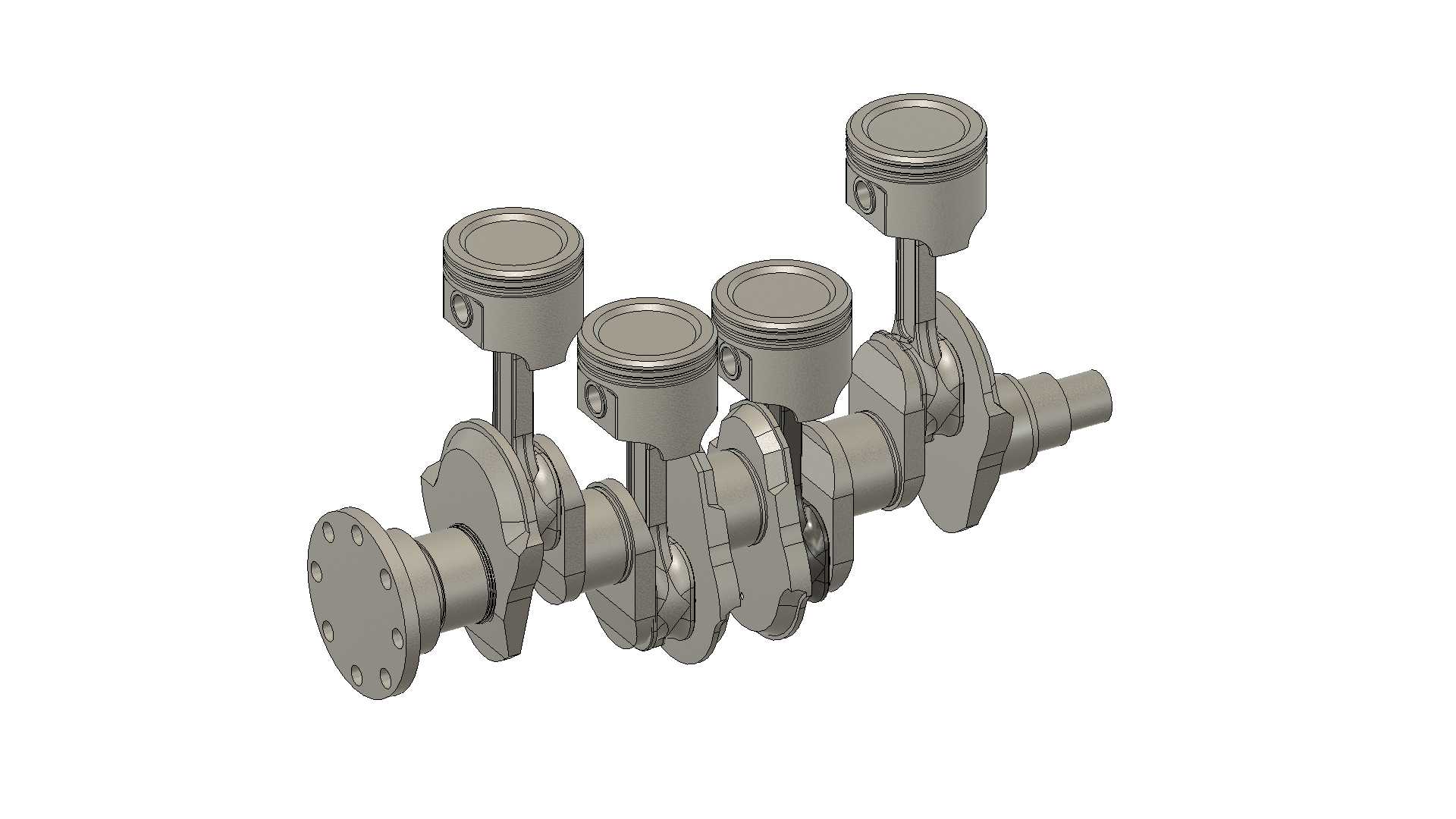

  • 直列四缸发动机曲柄活塞连杆总成结构

这套曲柄活塞连杆结构是内燃机动力输出的核心运动组件,主要适配小排量直列四缸动力单元,广泛应用在家用乘用车、小型工程机械、农用动力设备的动力舱内,承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能。从实际工况来看,活塞在气缸套内做上下往复直线运动,通过活塞销将爆发力传递给连杆,连杆再将往复作用力传导至曲轴的曲柄销位置,最终把直线运动转化为曲轴的旋转扭矩,向外输出动力驱动后续传动系统。设计过程中首先要匹配对应缸径的气缸中心距,四组活塞沿曲轴轴向等距排布,相邻缸的曲柄销错开180度相位,保证四缸做功顺序间隔均匀,让动力输出的平顺性满足民用设备的振动控制要求,避免运转过程中出现过大的二阶往复惯性力。活塞头部预留了活塞环的安装槽位,分别对应气环与油环的安装边界,气环负责密封燃烧室的高压燃气,油环则负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧室造成异常消耗。连杆采用了变截面的工字型结构设计,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动件的质量,减少高转速下的惯性载荷,连杆大端做了分体式设计,方便与曲轴曲柄销进行装配紧固,轴瓦安装位的尺寸公差需要严格控制配合间隙,保证润滑机油能形成稳定的油膜,降低运转过程中的摩擦损耗。曲轴部分集成了多段主轴颈与曲柄臂,前端预留了皮带轮、正时机构的安装法兰,后端则设计有与飞轮连接的定位孔与螺栓孔,整体动平衡精度需要在设计阶段就通过调整曲柄臂的配重块来校准,避免高速运转时产生异常振动传导至整机。安装边界上,曲轴的主轴颈需要对应缸体上的主轴承座同轴度要求,活塞裙部的椭圆轮廓要匹配气缸套的内径尺寸,保证热态工况下活塞不会出现卡滞,同时活塞在上止点、下止点位置时,要预留足够的气门避让空间,避免活塞运动到顶点时与进排气门发生运动干涉。这套结构的建模过程中,所有运动副的配合间隙都按照实际量产的工程公差进行设定,既可以作为动力总成设计阶段的结构参考,也能用于教学场景下的曲柄连杆机构运动原理演示,直观展示四缸内燃机的动力传递路径与各部件的运动关系,帮助结构设计人员梳理往复运动件的设计逻辑,校核运动过程中的干涉风险。
