Nema17规格步进电机结构三维建模

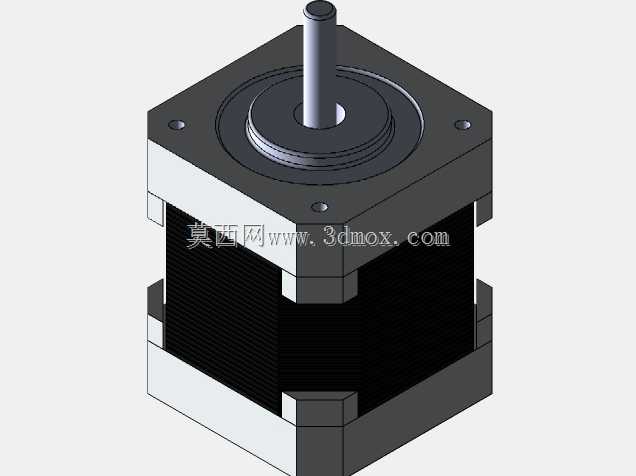

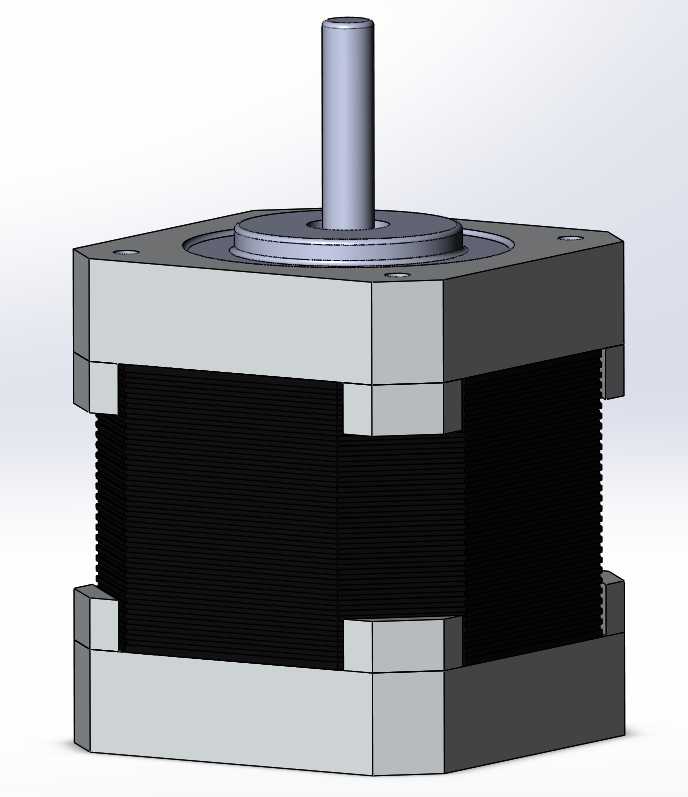

做小型自动化设备结构设计的工程师，对Nema17规格的步进电机肯定不会陌生，这类42mm机座规格的动力部件，几乎是桌面级自动化装备、小型数控模组里最常用的动力输出单元。从实际选型落地的角度看，这个模型完整还原了该规格电机的真实安装边界与外形特征：机座主体采用方形切角结构，四个角预留的安装沉孔位置完全符合行业通用安装规范，不管是搭配铝型材机架做直连传动，还是通过同步轮、联轴器连接丝杠、导轨滑台，都能直接匹配标准安装孔位，不需要额外做转接板的适配设计。输出轴的直径、伸出长度、轴端的定位特征都按照实物比例还原，设计传动连接结构的时候，可以直接在装配环境里做干涉检查，避免实际装配时出现轴长不够、联轴器顶到电机端盖这类常见问题。

从功能特性来看，这类步进电机依靠脉冲信号控制角位移，开环控制下就能获得不错的定位精度，不需要额外加装编码器就能满足多数低速、中小负载场景的传动需求，成本优势非常明显，在3D打印机的XYZ轴传动、小型雕刻机的进给驱动、桌面点胶设备的位移模组、自动送料机构的动力输入环节都有大量应用。建模的时候特意还原了电机端盖的止口结构，这个细节很多简化模型都会忽略，但实际做安装定位的时候，止口和安装板的定位孔配合，能保证电机输出轴和传动部件的同轴度，减少运转时的径向跳动，降低轴承的额外磨损。机身的叠片结构特征也做了还原，能直观看到定子部分的堆叠厚度，选型时可以根据机身长度对应不同的扭矩参数，快速判断该规格是否满足负载扭矩需求。

做结构设计的时候，这类精准的三维模型能大幅减少测绘的工作量，不用拿着实物反复测量安装尺寸，直接在装配体里调用就能完成整体布局，预留好电机的接线空间、散热间隙，避免后期结构改版。尤其是做小型设备的紧凑布局时，电机的外形尺寸直接影响整机的空间利用率，准确的模型能帮工程师在设计阶段就确认好各个部件的位置关系，比如电机尾部的编码器安装空间、侧面接线座的出线方向，都能提前规划，不会出现装配时和其他结构件撞件的问题。
