小型长轴输出交流发电机结构设计

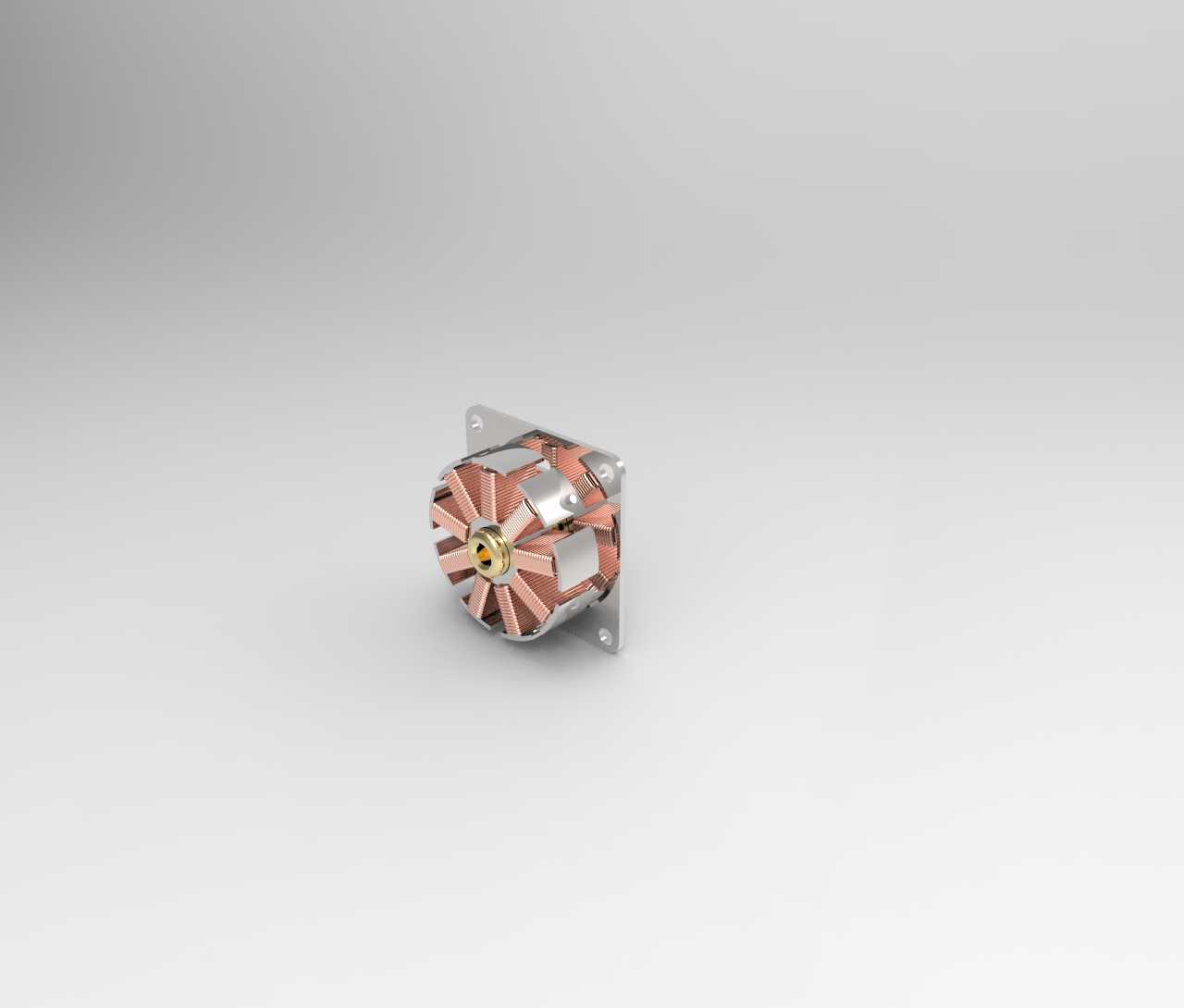

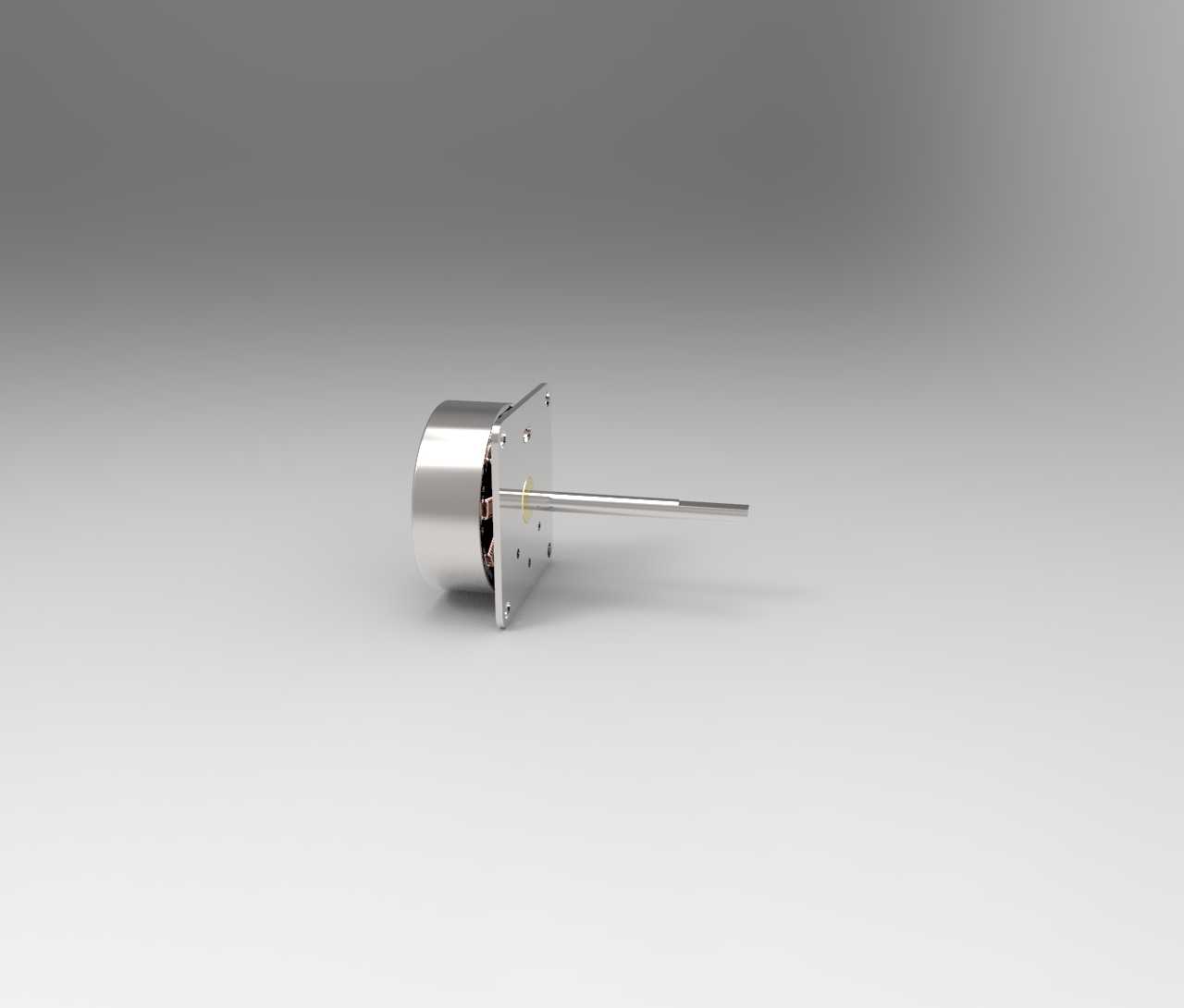

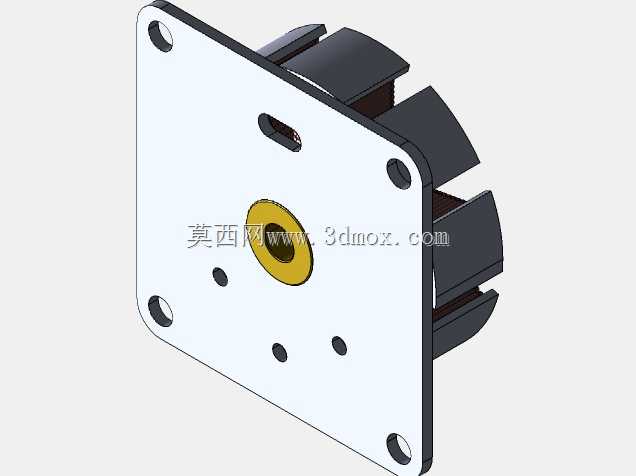

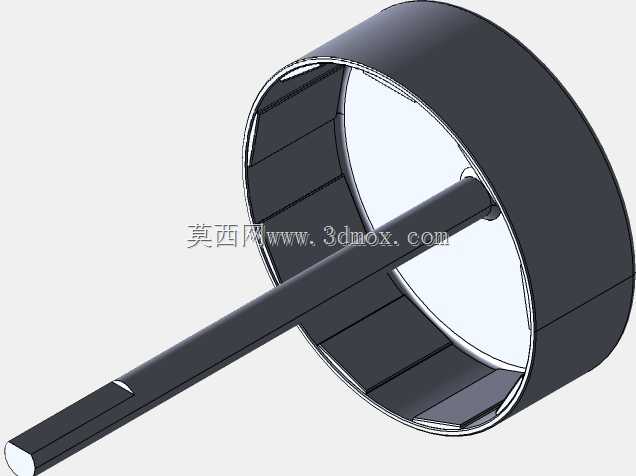

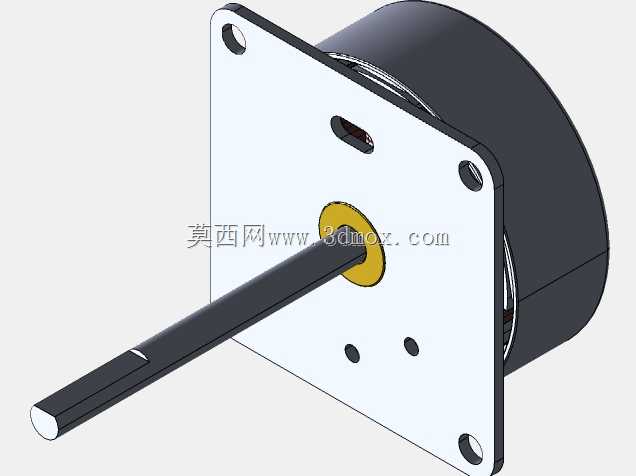

这款小型交流发电机采用长轴直出的结构布局，在小型便携发电、微型设备供电、教学实验台搭建等场景中适配性极强，区别于常规端盖出轴的同功率机型，加长的输出轴可以直接对接带轮、叶轮、联轴器等传动部件，省去额外加装接长轴的工序，也能避免接长轴带来的同轴度误差、运转振动等问题，在小型风力发电试验台、便携应急供电模组、教学演示教具的搭建中，能直接匹配安装位，减少配套结构的设计工作量。从结构设计逻辑来看，机壳采用圆柱拉伸成型的金属壳体，既可以保证定子装配的同轴度，也能通过金属壳体实现运转过程中的被动散热，端盖采用方形安装法兰设计，法兰上预留的安装孔位可以直接固定在安装基板、设备支架上，方形法兰相比圆形法兰的防转定位效果更好，不需要额外加装定位销就能避免运转过程中机壳跟转的问题。输出轴采用不锈钢材质加工，轴身做了同轴度公差控制，和端盖内的轴承配合段做了精度磨削，保证高速运转下的径向跳动控制在合理范围内，避免轴端连接的部件出现偏心振动。内部结构上，定子绕组嵌装在机壳内壁的定子槽内，转子和输出轴采用过盈配合加键连接的方式传递扭矩，避免大负载下出现轴和转子相对滑动的问题。安装边界方面，方形法兰的边长尺寸适配常规小型机电设备的安装间距，机壳圆柱段的外径可以适配常规的环形固定抱箍，既可以通过法兰端面锁螺丝固定，也可以通过抱箍环抱机壳实现无端面孔的安装固定，适配不同的安装场景需求。长轴的轴伸长度预留了足够的安装空间，即使在轴端加装多级传动轮、信号码盘等附加部件，也不会和端盖、安装面产生干涉，轴端的平面可以配合紧定螺丝实现外接部件的轴向定位，不需要额外加工轴肩就能完成部件固定。在实际选型使用中，这款发电机可以搭配小型水轮、风力叶轮作为微型分布式发电单元的核心部件，也可以安装在实验设备上作为发电原理演示的实物载体，结构上没有冗余的复杂部件，拆解维护时只需要拆下端盖的固定螺丝就能抽出转子总成，日常维护清理绕组积尘、检查轴承磨损都十分便捷，端盖内的轴承采用标准件规格，后期更换不需要定制非标配件，能降低设备全生命周期的维护成本。
