多级行星齿轮减速传动结构设计

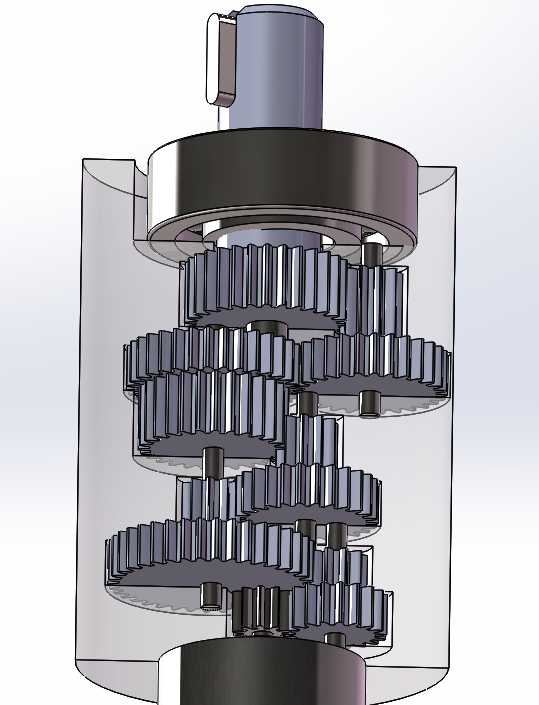

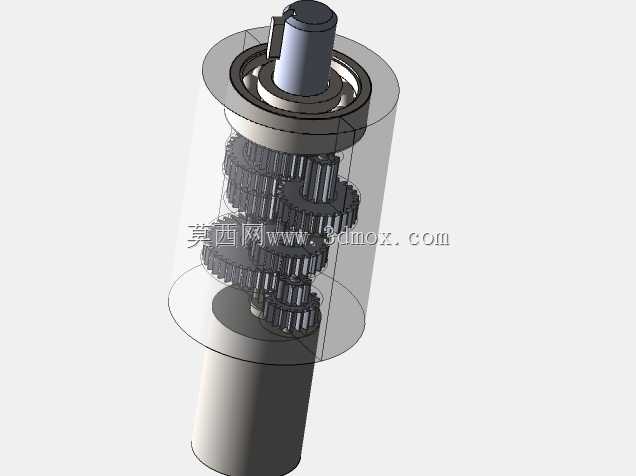

这套多级行星齿轮减速结构，常被集成在中小功率的工业传动链路中，适配输送线驱动、小型工装回转、自动化设备进给等需要低转速大扭矩输出的场景，相比普通定轴轮系减速结构，它在同等减速比下体积更紧凑，同轴输入输出的布局也能节省设备内部的安装空间，很多对安装尺寸有严格限制的传动工位，都会优先选用这类行星结构的减速组件。从结构设计逻辑来看，这套轮系采用多层行星架串联的布局，每一级行星轮同时与中心太阳轮、外圈固定内齿圈啮合，输入扭矩从顶部的太阳轮轴输入后，经过每一级行星架的扭矩分流再合流，逐层降低转速放大扭矩，每一级的齿数配比都经过传动比校核，保证各级轮齿的负载分配相对均匀，避免单级轮齿承受过大接触应力导致过早磨损。设计过程中需要重点考量每一层行星轮的安装销轴定位精度，行星架上的销轴孔位置度公差需要控制在合理范围内，否则会出现轮齿啮合侧隙不均、传动卡滞甚至运转异响的问题，同时内齿圈与外壳的固定方式也做了限位设计，避免运转过程中内齿圈出现周向窜动影响传动精度。从安装边界来看，这套减速结构采用同轴输入输出设计，输入端为光轴结构可直接连联轴器对接驱动电机，输出端可根据对接设备的需求设计成轴输出或者法兰输出形式，整体径向尺寸远小于同等功率的定轴齿轮减速器，轴向长度根据减速比级数调整，安装时只需要保证外壳的固定端面与输入输出轴的垂直度，就能保证长期运转的稳定性。实际工况使用中，这类多级行星减速结构的传动效率能维持在较高水平，每一级的功率损耗都控制在合理区间，运转过程中轮系的受力被多个行星轮均分，单齿承受的载荷更小，整体的抗冲击负载能力也优于普通平行轴减速结构，适合频繁正反转、有瞬时冲击负载的传动工位，比如自动化生产线的回转工作台、小型提升机构的驱动端、包装设备的送料辊驱动等场景，都能看到这类结构的实际应用。设计建模时需要重点核对每一级齿轮的模数、压力角、齿顶高系数等参数，保证啮合时不出现根切、齿顶干涉等问题，同时行星架的减重槽设计也要兼顾结构刚性，不能为了压缩重量过度削减支撑部位的壁厚，避免长期负载下行星架出现形变导致轮系啮合精度下降。
