法兰式无级变速传动装置结构设计

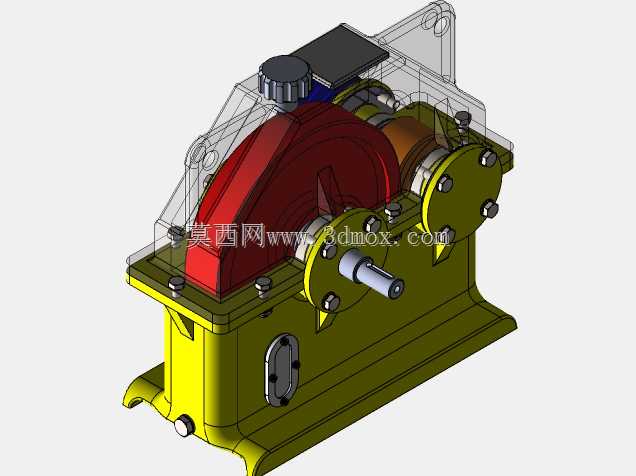

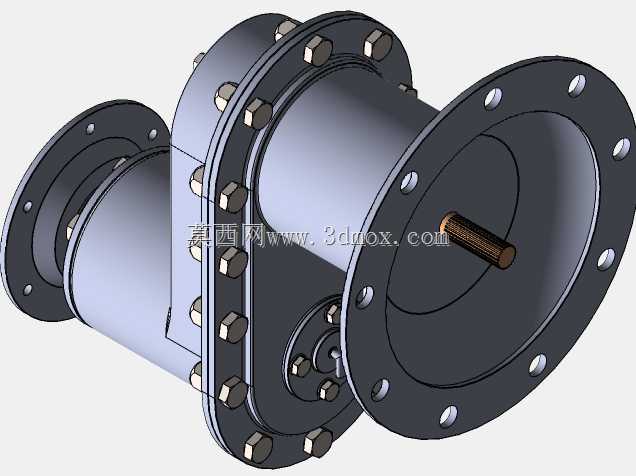

这款传动装置采用双法兰对接结构，主体壳体为分体式拼接设计，沿周向布置的内六角螺栓实现壳体段间的密封与紧固，可直接对接原动机端与工作机端的安装法兰，无需额外设计过渡连接支架，适配现有工业设备的安装接口尺寸，能大幅缩短产线改造时的传动系统适配周期。从实际应用场景来看，这类无级变速结构常配套在食品输送线、小型包装设备、纺织机械的动力传输段，可在设备运行过程中连续调整输出转速，匹配不同工况下的负载转速需求，无需停机更换传动轮或调整皮带张紧度，能有效降低多工况切换时的设备停机时间。设计过程中优先考虑了壳体的刚性与安装同轴度，两端法兰的止口与安装孔位严格按照通用传动接口标准设定，输入轴伸出端采用光轴配合键槽的连接形式，可灵活适配联轴器、带轮等不同动力输入连接件，输出端集成在法兰内腔，直接对接工作机的输入轴，减少了中间传动环节的功率损耗。壳体外侧的螺栓布置沿周向均匀分布，既保证了箱体结合面的密封压力均匀，避免传动润滑脂渗漏，也预留了足够的扳手操作空间，日常维护时无需拆除周边管线即可完成螺栓紧固操作。从安装边界来看，装置整体为同轴式布局，径向最大尺寸为法兰盘外径，轴向长度根据传动比区间做了紧凑化设计，不会占用过多的设备安装空间，可适配安装空间局促的中小型设备机架。内部变速机构采用摩擦传动原理实现转速连续调节，设计时对摩擦副的接触压力做了参数化校核，保证在额定扭矩传输过程中不会出现打滑丢转的问题，同时壳体内部预留了润滑脂存储腔，可实现长期免维护运行，减少日常运维的工作量。在结构细节上，输入轴端做了防尘密封结构设计，可阻挡车间环境中的粉尘、碎屑进入箱体内部，延长内部传动部件的使用寿命，法兰端面上的安装孔采用通孔设计，配合止口定位可快速完成安装对位，降低现场安装的对位难度。
