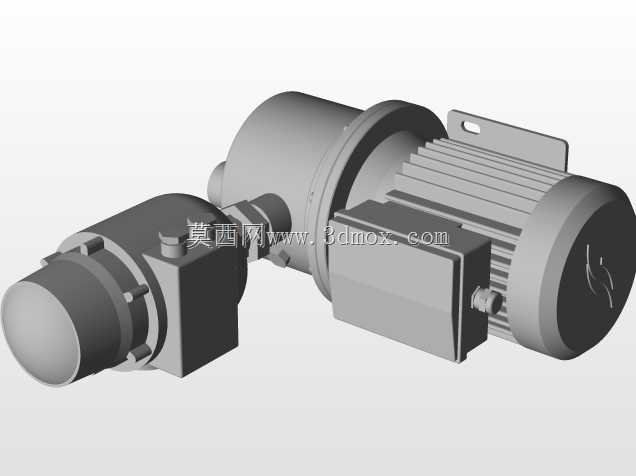

电机驱动齿轮减速动力传输装置

这套动力传输装置的设计初衷，是解决常规异步电机输出转速过高、扭矩不足，无法直接驱动中低转速负载的匹配问题，在各类需要恒定减速比动力输出的土木施工设备、物料输送线、小型加工机具上都能找到适配场景。从结构布局来看，装置将驱动电机与减速箱体做了同轴集成设计，电机端采用标准卧式安装脚座，预留的安装孔位可直接适配常规槽钢、设备安装板的固定需求，不需要额外制作转接支架，能大幅缩短现场安装的调整周期。设计阶段优先考虑了传动链路的同轴度控制，电机输出轴与减速箱输入轴通过刚性联轴器直连，避免了带传动、链传动带来的传动间隙和功率损耗，整套装置的动力输出端轴线与电机轴线保持平行偏置布局，既压缩了整体轴向安装尺寸，也让输出端的负载受力方向与设备安装基面保持平行，减少运行过程中的径向倾覆力矩。减速箱体采用一体化铸铁壳体结构，内部的齿轮传动组按照固定减速比做了齿形修形设计，运行时的齿轮啮合噪音控制在工业设备允许的常规区间内，箱体侧面预留的注油、放油孔位，能方便后期运维时更换齿轮润滑油，不需要拆解整套装置就能完成日常保养。从安装边界来看，电机尾部的散热筋片做了等高处理，保证装置贴墙安装时不会出现干涉，接线盒的位置设置在电机侧上方，现场布线时线缆不会与周边转动部件产生剐蹭，输出轴端的轴径、键槽尺寸都按照通用工业标准设计，可直接匹配联轴器、链轮、带轮等不同的传动连接件，不需要额外做轴头改造。在实际选型应用中，这类集成式减速动力单元常被用在小型混凝土配料设备的给料机构、土方机具的回转驱动、工地轻型物料输送带的主动辊驱动等场景，相比分体式的电机加减速机组合，这套集成装置的装配累积误差更小，传动效率更高，日常运维的拆检工作量也更低。设计过程中对整套装置的重心位置做了校核，卧式安装脚座的支撑点刚好落在重心投影的两侧，满负载运行时不会出现装置翘头、固定螺栓受额外拉应力的问题，壳体上的吊装凸耳位置也对应重心分布，现场吊装就位时能保持装置水平，方便安装人员快速对准固定孔位。
