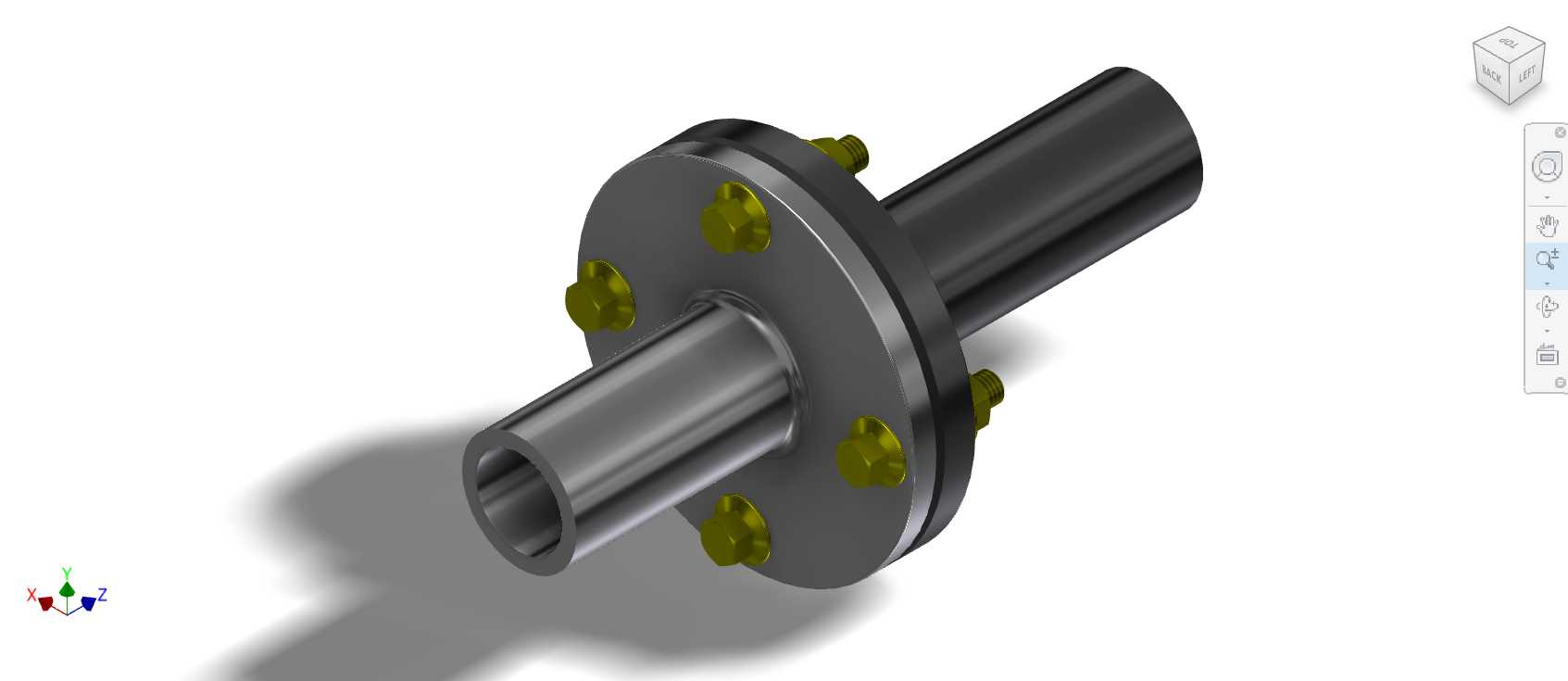

带紧固螺栓的对接式管道法兰结构

这款带紧固螺栓的对接式管道法兰，是管路系统中实现两段管道刚性密封对接的核心连接件，广泛应用在化工流体输送、市政给排水、暖通空调管路、工业液压泵站等场景的管路布设作业中，承担着管路对接、密封防漏、载荷传递的核心作用。从实际工程应用来看，这类法兰结构适配中等压力等级的金属管路对接场景，相比焊接式对接，它具备可拆卸特性，方便后期管路检修、阀件更换、管路改向作业，不需要对管路进行破坏性切割就能完成拆装，大幅降低后期运维的作业成本。

设计层面，这款法兰采用带颈对焊的结构形式，法兰盘与两端的管段采用一体化同轴设计，颈部的过渡圆弧结构能够有效分散管路内压带来的应力集中，避免法兰盘与管段衔接位置在长期压力波动下出现开裂失效。法兰盘上沿圆周均布6个螺栓安装孔，配套的六角紧固螺栓沿周向均匀施压，能够让法兰对接面的压应力均匀分布，避免局部压力不足导致的密封渗漏，也能防止局部压力过大造成的密封垫片压溃失效。

从安装边界来看，法兰盘的外径尺寸匹配对应公称通径管路的标准安装尺寸，螺栓孔的中心圆直径符合通用管路安装规范，不需要额外定制转接件就能和同规格的标准法兰完成对接。两端伸出的管段长度预留了足够的焊接操作空间，现场安装时可以直接将管段与待对接的管路端部完成焊接，再通过螺栓紧固实现两段管路的对接，安装过程中只要保证两端管段的同轴度偏差在允许范围内，就能保证对接后的管路通流顺畅，不会出现介质流道突变造成的压损增大问题。

结构细节上，法兰盘的对接面采用平面密封形式，适配非金属平垫片、金属缠绕垫片等多种常用密封垫片，能够根据输送介质的温度、腐蚀性、压力等级灵活选择密封件，不需要改动法兰本体结构就能适配不同的工况需求。螺栓的外露长度预留了足够的紧固操作空间，使用常规的呆扳手、扭矩扳手就能完成紧固作业，不需要特殊的定制工装，现场施工的适配性很强。在管路运行过程中，法兰结构除了承受管路内压带来的轴向推力，还能传递管路的径向载荷，对长距离布设的管路起到一定的位置固定作用，减少管路因流体冲击、设备振动产生的位移偏移。
