简易卧式壳管式工业换热设备结构

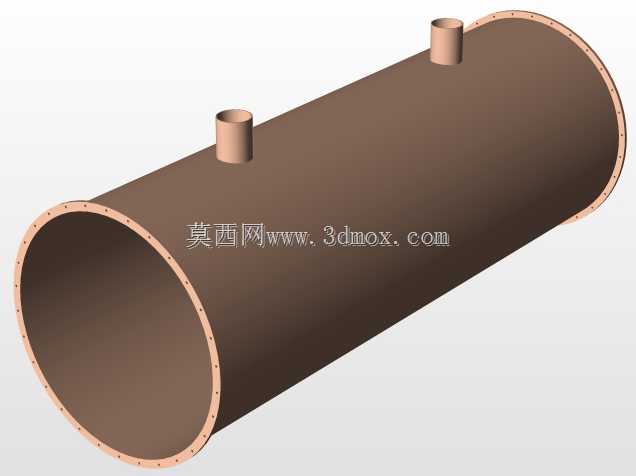

这款卧式壳管式换热结构，在化工、暖通、食品加工、常规动力配套等场景中应用十分普遍，主要承担两种不同温度流体之间的热量传递任务，既可以作为工艺系统中的加热器、冷却器使用，也能在余热回收环节承担介质温度调控的作用，适配多数常压、低压工况下的流体换热需求。从结构设计来看，整体采用卧式圆柱筒体作为承压外壳，筒体两端设置带螺栓孔的法兰连接边，方便后续与端盖、管板组件进行密封装配，法兰边的螺栓孔沿圆周均匀排布，安装时可根据现场管路走向调整端盖的安装角度，适配不同方向的接管需求。筒体顶部设置两个垂直向上的短管接口，分别作为壳程介质的进出口，接口采用等径直管设计，可直接对接同管径的工艺管路，减少变径连接带来的流阻损失。设计阶段优先考虑了尺寸修改的便利性，筒体的长度、直径参数，顶部接口的间距、伸出高度，端部法兰的螺栓孔数量、节圆直径都采用参数化关联设置，调整核心参数时其余关联特征可自动更新，不需要逐个特征重新绘制，能大幅缩短不同换热面积需求下的改型设计周期。从安装边界来看，卧式布置的形式对安装空间的垂直高度要求更低，适合安装在车间中层平台、设备夹层等垂直空间受限的场景，筒体底部可配套标准鞍式支座进行固定，安装时需保证筒体水平度偏差在允许范围内，避免壳程介质出现偏流影响换热效率。端部法兰的密封面采用平面结构，适配常用的非金属平垫片，安装时按对角线顺序分次拧紧螺栓即可保证密封可靠性，不需要特殊的安装工装。结构上没有设置复杂的折流板、管程分腔等细节，属于基础的壳程结构框架，设计人员可在此基础上根据实际换热工况，补充内部换热管排布、折流板间距、管程分程结构等细节，也可根据介质腐蚀特性调整筒体壁厚、接口材质，适配不同腐蚀性、不同温度压力等级的换热需求，对于刚接触换热设备设计的从业者来说，也可以作为基础结构参考，理解壳管式换热器的外部装配逻辑与接口布置思路。
