被动式采暖特罗姆贝墙集热换热结构

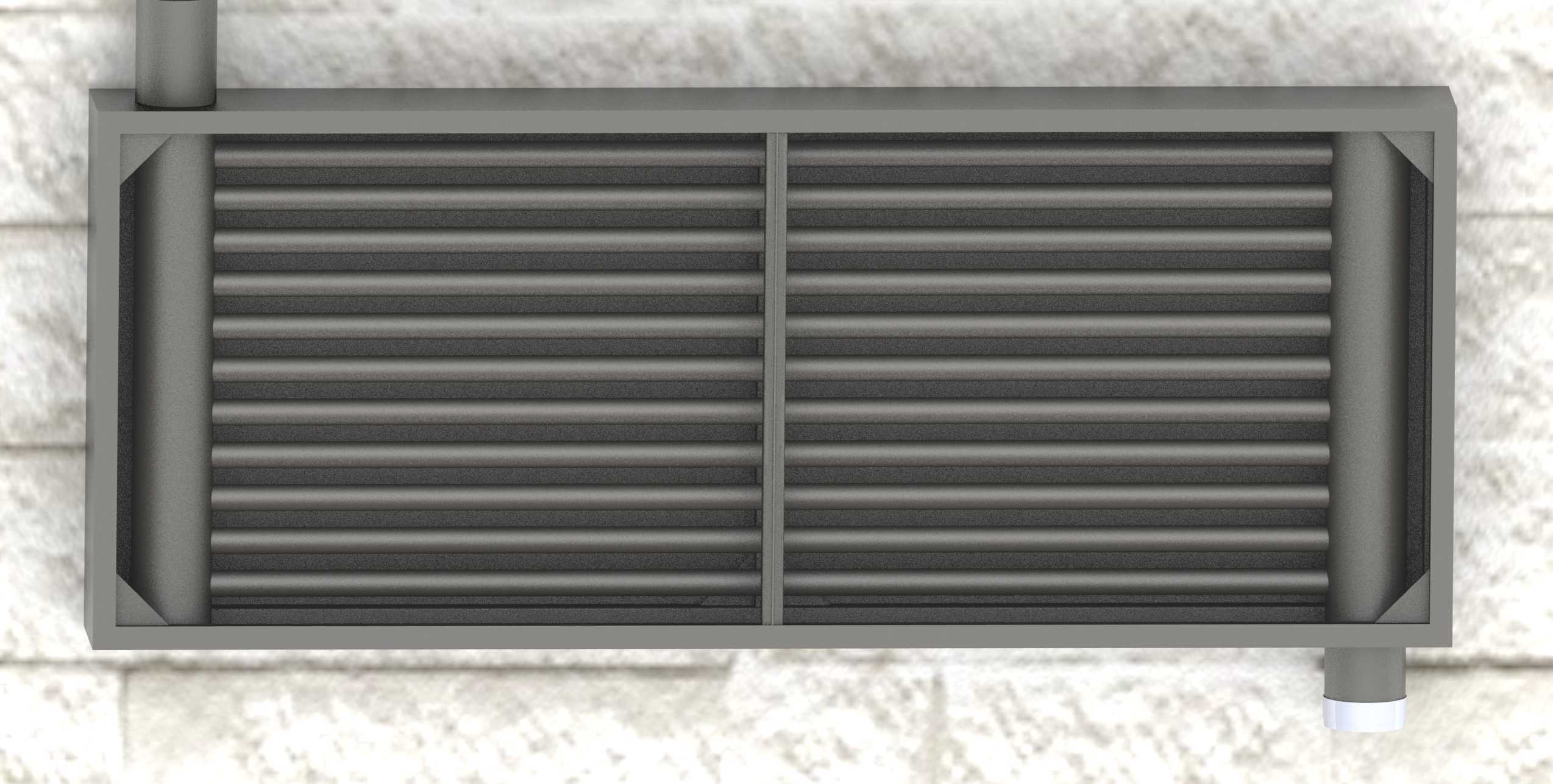

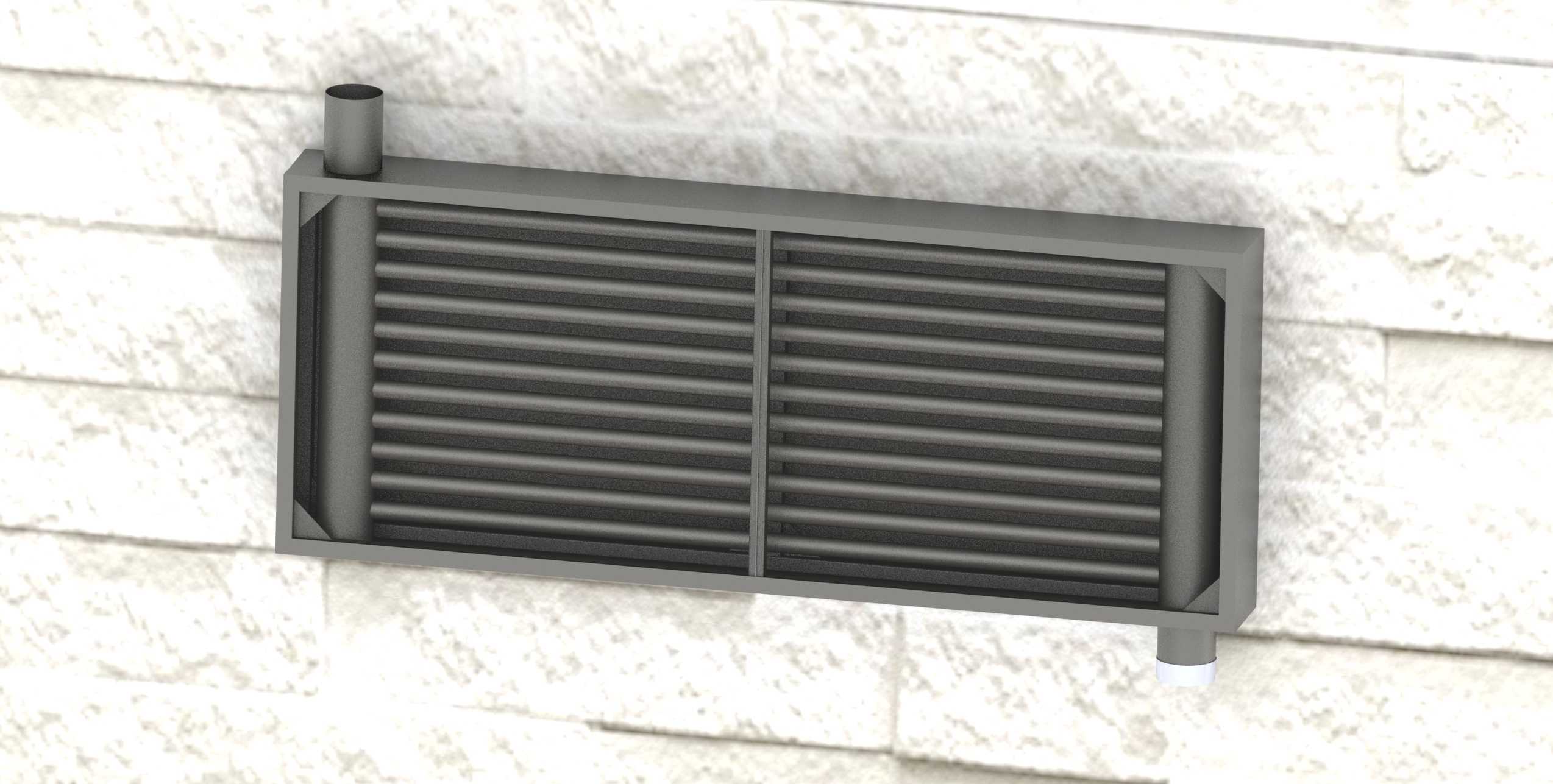

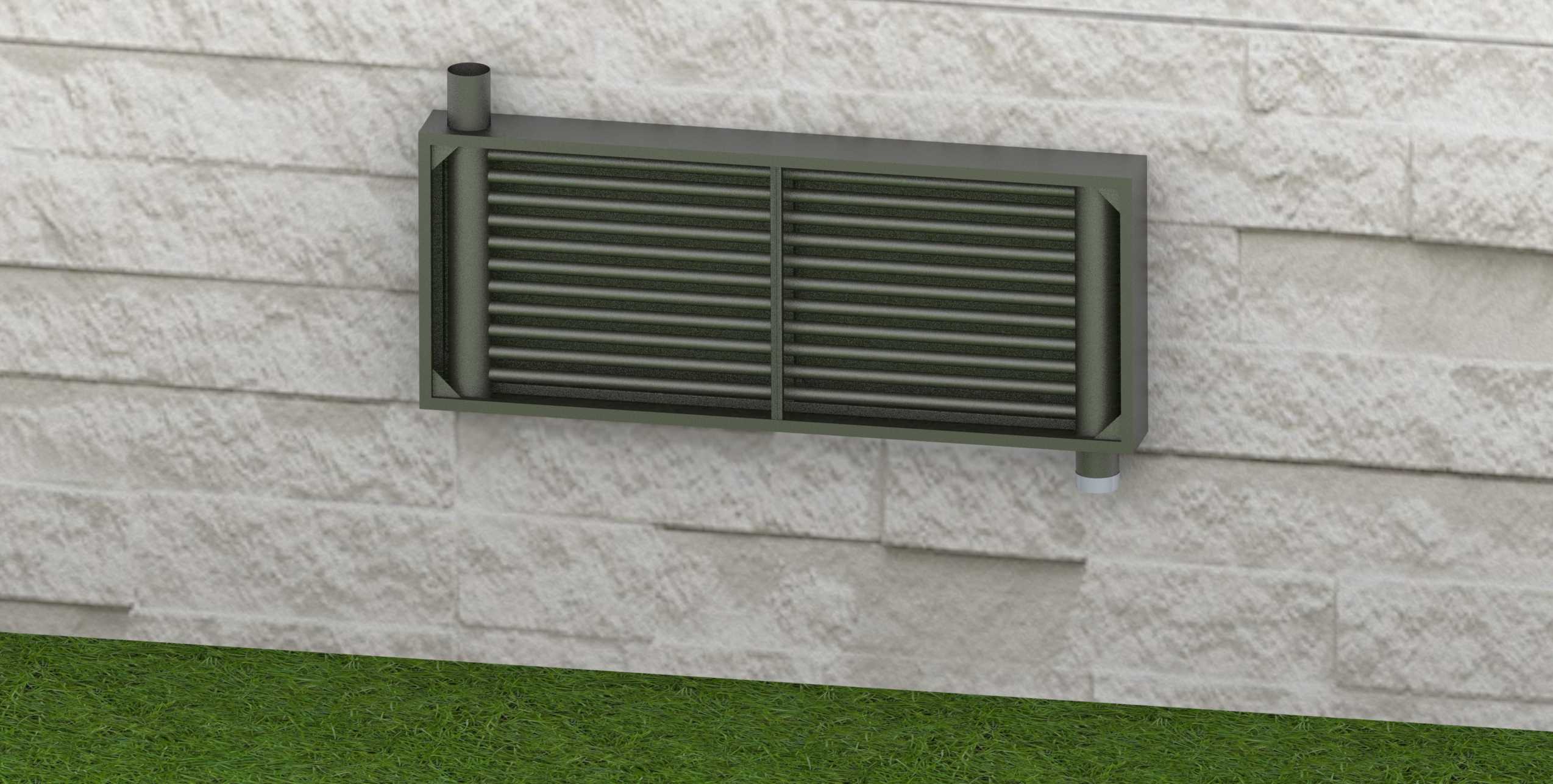

这款特罗姆贝墙集热构件，核心应用场景是严寒及寒冷地区的低层民用建筑、小型公共建筑南向外墙安装，作为被动式太阳能采暖系统的核心换热部件，无需额外消耗电能或常规化石能源，即可实现冬季室内空间的自然采暖，大幅降低建筑采暖阶段的常规能源消耗。从实际使用逻辑来看，该构件安装于建筑南向围护结构外侧，依靠深色集热面板吸收太阳短波辐射能量，加热构件内部密闭空气层，通过热压作用形成自然对流循环，将集热面板捕获的热量持续传递到室内侧，同时墙体本身的蓄热结构可以在太阳辐射消失后的夜间，缓慢释放白天存储的热量，维持室内温度的稳定，避免昼夜温差过大带来的采暖波动。从结构设计思路上，该构件采用框架式集成设计，外围采用矩形封闭边框作为承载结构，边框上下预留对应管径的空气流通接口，上接口对接室内上部送风通道，下接口对接室内下部回风通道，内部设置多道平行排列的横向散热翅片，增大空气与集热面的接触换热面积，提升空气流经构件内部时的热交换效率；翅片之间预留均匀的流通间隙，保证自然对流状态下空气流动阻力处于合理区间，无需额外设置风机即可实现稳定的空气循环，减少系统运行的故障点与维护需求。安装边界方面，该构件整体为扁平矩形结构，厚度适配常规外墙外保温层的安装厚度，不会额外占用过多室内使用空间，上下接口的位置与尺寸匹配常规民用建筑的墙体预留洞口尺寸，安装时可直接嵌入南墙预留的安装槽内，边框与墙体之间采用密封材料填充，避免冷风渗透造成的热量损失；构件外表面采用高吸收率低发射率的集热涂层，最大化太阳辐射的吸收效率，同时减少自身向外的长波辐射散热损失，外侧可配套加装透明玻璃盖板形成封闭空气间层，进一步降低集热面的对流散热损失，提升整体集热效率。在结构细节处理上，内部翅片采用等间距排布，相邻翅片的间距经过自然对流换热工况的优化，既保证足够的换热面积，又避免间距过小导致空气流动阻力升高，影响自然循环的风量；边框与翅片的连接采用一体化折弯或焊接结构，保证结构整体的强度与导热性能，减少接触热阻带来的换热效率损失；上下接口处设置导流结构，引导空气在构件内部均匀流过所有翅片间隙，避免出现局部流动死区导致换热效率下降。该构件适配不同地区的太阳辐照条件，可根据当地冬季太阳高度角调整安装的倾斜角度，最大化单位面积的太阳辐射接收量，同时可根据建筑的采暖负荷需求，调整构件的整体尺寸与翅片排布密度，匹配不同面积房间的采暖需求，无需对建筑主体结构做大规模改造，即可实现被动采暖系统的加装，尤其适合乡村自建房、小型被动式建筑的采暖系统搭建。
