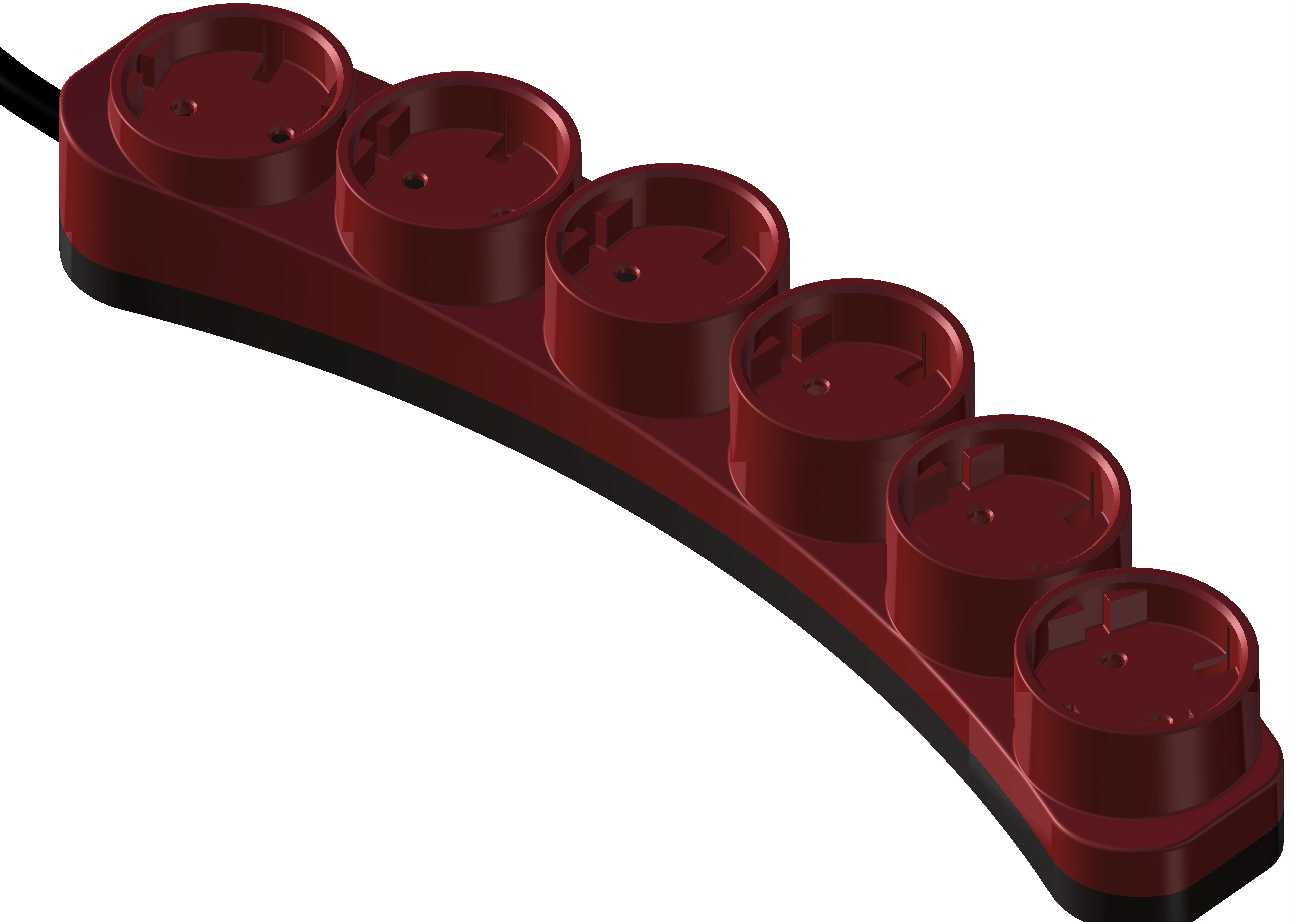

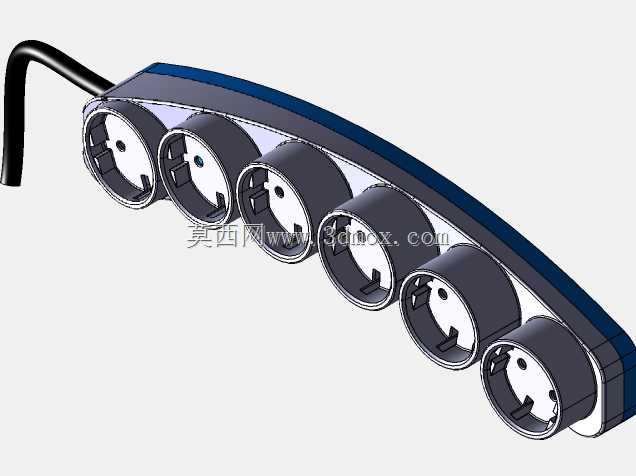

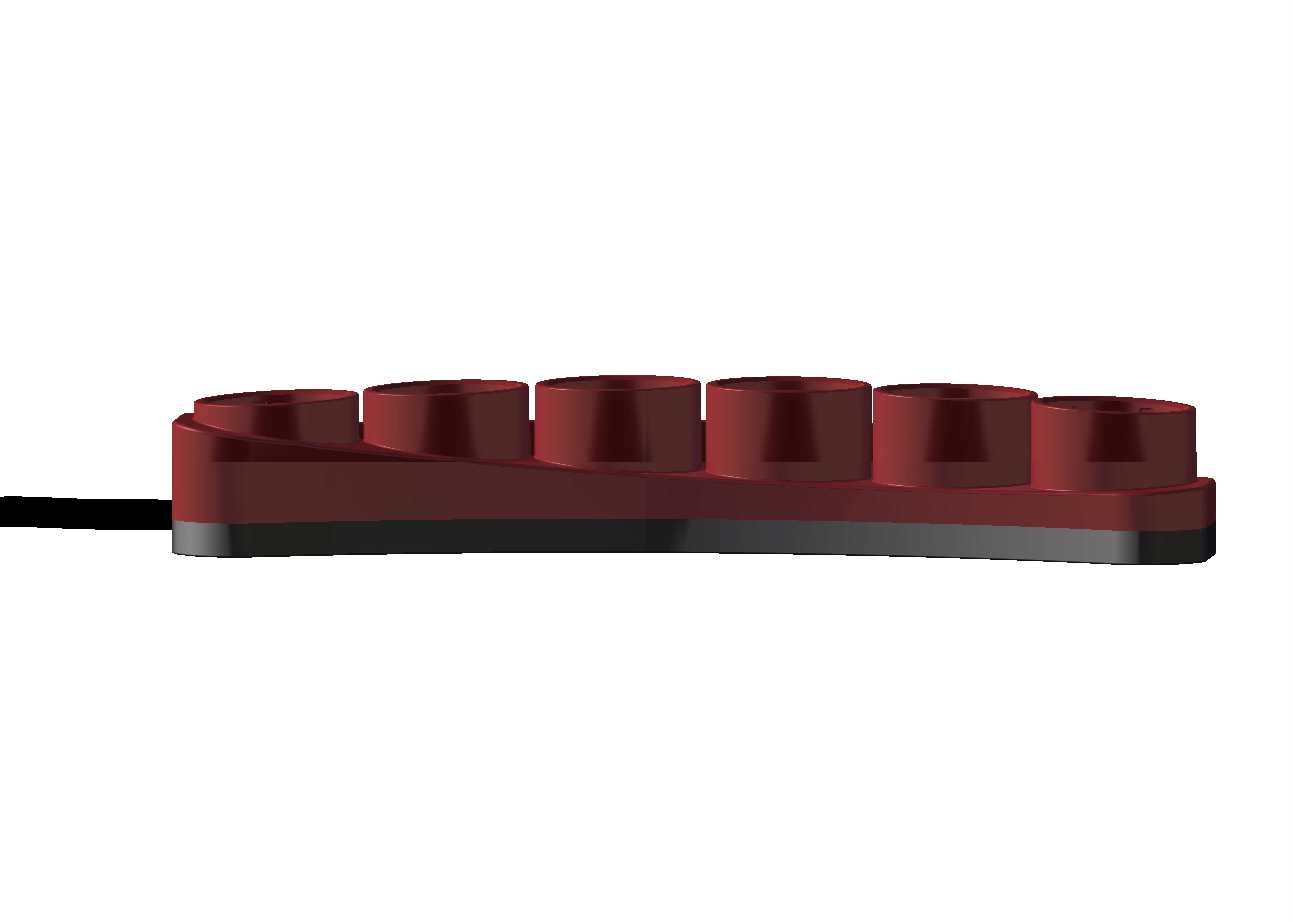

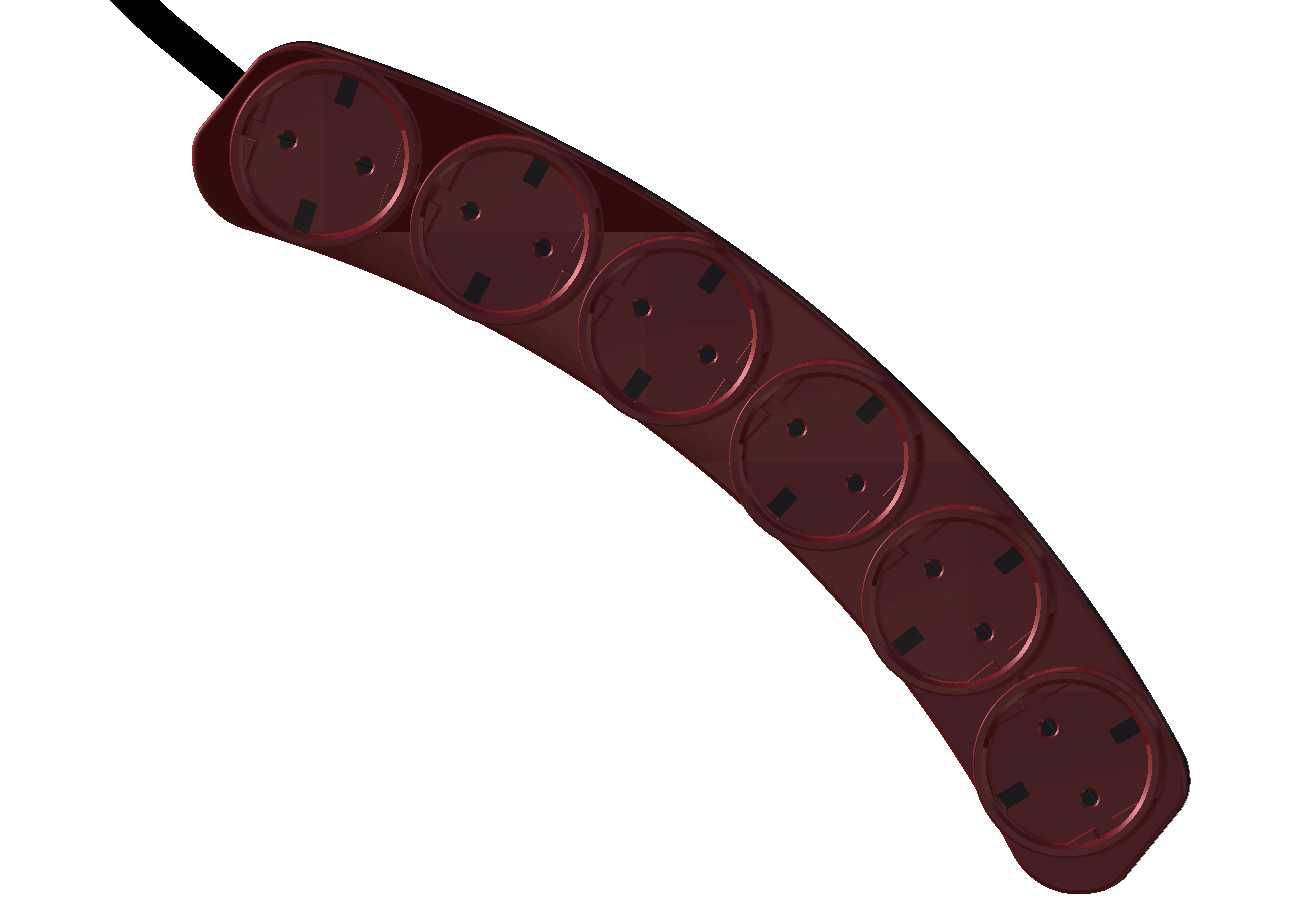

弧形六位欧标卡扣式排插结构设计

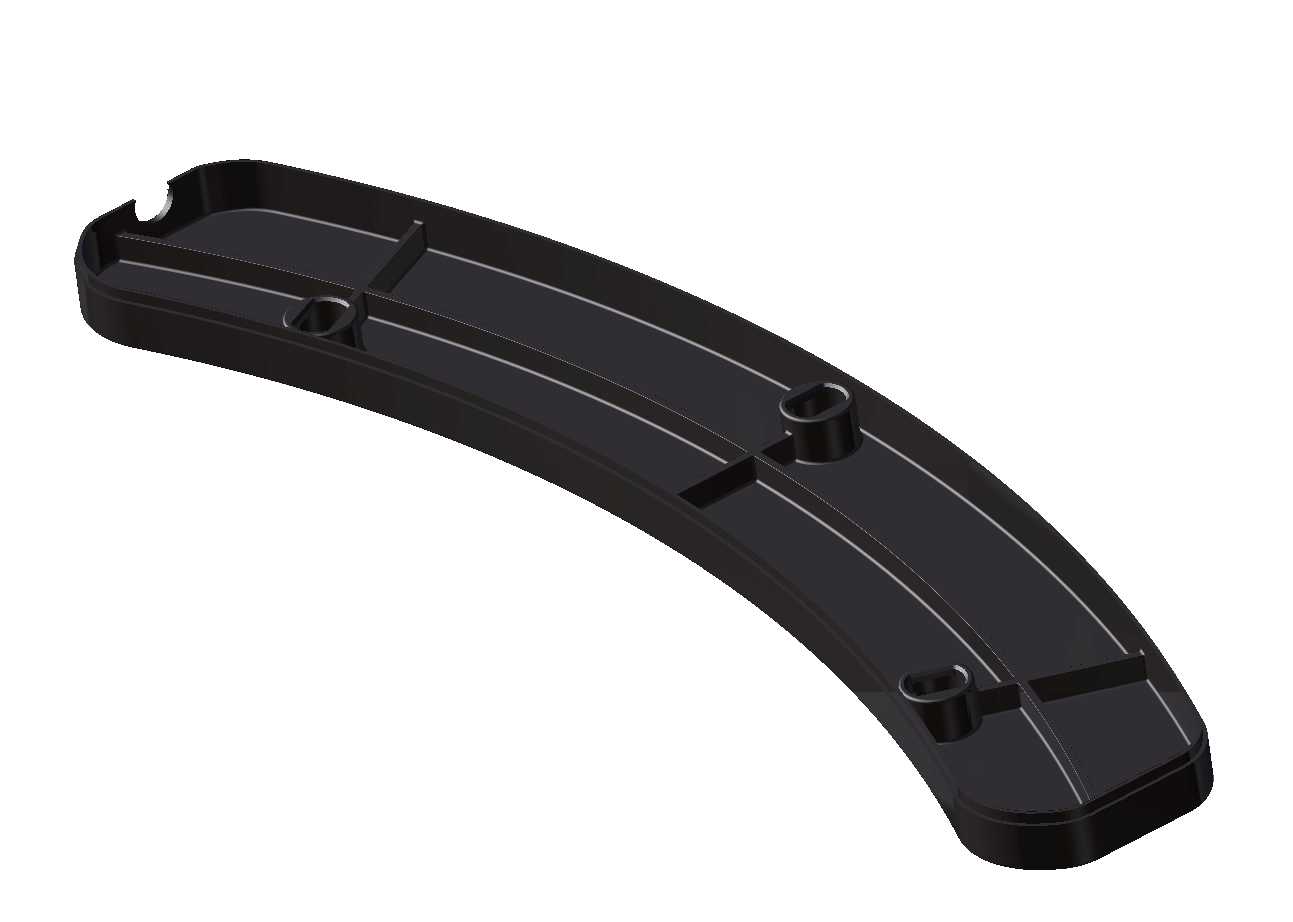

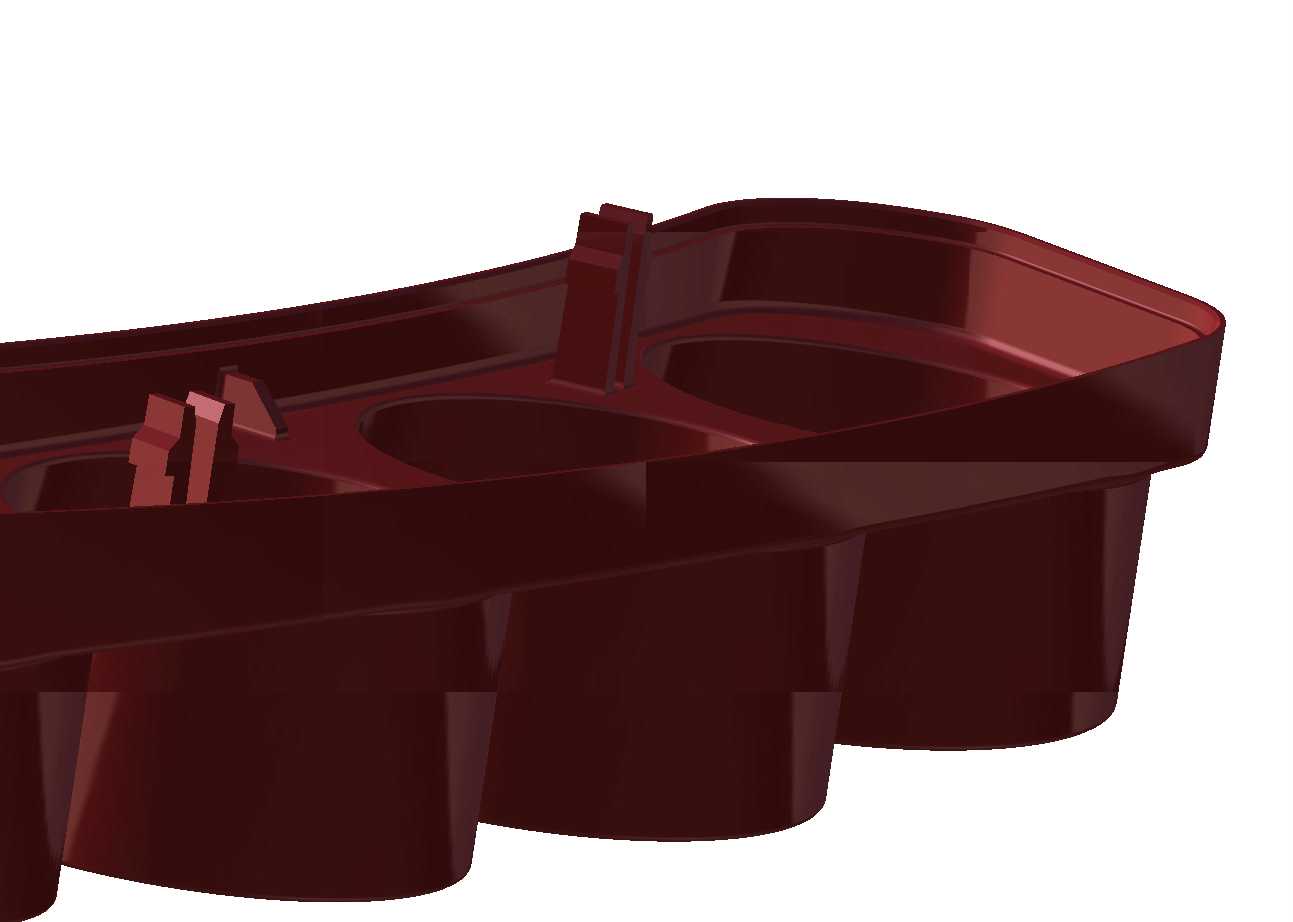

这款弧形排布的多位欧标插座，主要面向民用室内取电场景，适配欧标两圆插的取电需求，可同时为多台用电设备提供接电端口，常见于办公桌沿、墙面拐角等有弧形走线需求的安装位置，相比直排插排更贴合弧形安装面的走线逻辑，减少线材弯折带来的护套磨损风险。结构设计上摒弃了传统上下壳螺丝锁紧的方案，上下壳体通过周圈均匀分布的卡扣结构实现压合固定，装配过程无需额外打螺丝工序，能有效缩减产线装配工时，同时降低螺丝配件的采购与管理成本，卡扣的扣合量经过反复校核，日常插拔插头的外力作用下不会出现壳体松脱开裂的问题，需要拆解维护时用平口工装沿卡扣缝隙即可顺利撬开，不会损伤壳体卡扣结构。整体单组插座位的间距做了冗余设计，相邻欧标插头插入后不会出现互相干涉的情况，用户无需错开位置就能同时插满所有端口，插套组件采用一体化铜条冲压结构，减少焊接点带来的接触电阻升高问题，大电流工况下的温升表现更稳定。插座的插座位数量可根据实际需求灵活调整，在保持壳体弧度曲率不变的前提下，可快速衍生出3位、5位、6位等不同规格的产品，无需重新开制整套模具，仅需调整中框段的模腔长度即可完成系列化拓展，能覆盖不同用户的端口数量需求。整体重量控制在100克左右，壳体底部做了嵌入式防滑胶条的安装位，放置在光滑桌面时不会随插头插拔发生位移，进线端做了线缆防弯折护套，能承受上万次的线缆弯折摆动而不出现线芯断裂的问题，壳体边缘做了R2圆角过渡，没有尖锐的披锋棱角，日常使用过程中不会划伤用户手部。内部的铜条固定槽做了定位筋设计，铜条装入后不会出现窜动移位，火线、零线、地线的隔离筋厚度满足电气间隙要求，不会出现高压击穿短路的风险，壳体选用阻燃PP材质，满足灼热丝750℃不起燃的安规要求，即使内部出现异常打火也不会引燃壳体造成火情蔓延。
