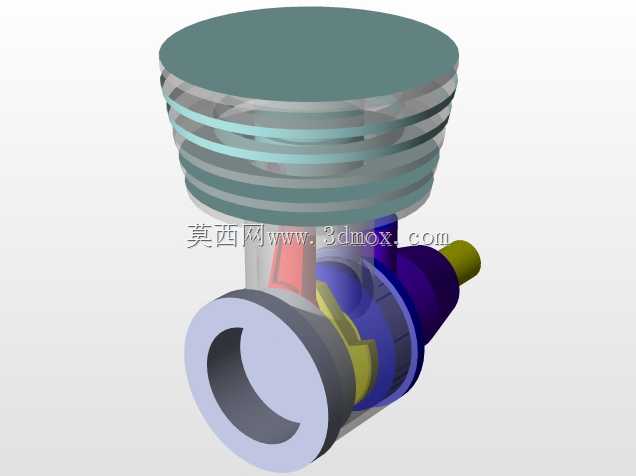

单缸活塞式动力输出结构三维数模

这套单活塞动力结构，核心是通过曲柄连杆机构完成往复直线运动与旋转运动的转换，是小型内燃动力装置最基础的功能单元。从实际应用场景看，这类结构广泛适配小型通用动力设备，比如便携发电机组、小型园林作业机具、迷你摩托以及教学演示用动力原理教具，在对动力输出功率要求不高、追求结构紧凑轻量化的场景下，这类单活塞结构的维护成本与空间占用优势十分明显。

设计层面首先要考虑的是活塞与气缸壁的配合间隙，活塞环槽的位置与宽度直接决定了密封性能与润滑效果，数模里活塞头部的多道环槽结构，分别对应气环与油环的安装位，气环负责封闭燃烧室的高压燃气，避免做功行程的压力泄漏，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳。连杆部分的大小头孔同轴度、杆身截面的抗弯设计，直接关系到往复运动过程中的受力稳定性，小头通过活塞销与活塞连接，大头则与曲轴的曲柄销配合，将活塞承受的燃气推力传递给曲轴，最终转化为旋转扭矩输出。

从安装边界来看，气缸部分的外径尺寸决定了整机的径向安装空间，曲轴输出端的轴径与键槽尺寸，是匹配后续负载连接的关键接口，设计时需要预留曲轴旋转的运动包络空间，避免连杆运动过程中与曲轴箱内壁发生干涉。气缸体外侧的散热鳍片结构，是针对风冷散热场景设计的，鳍片的间距与厚度经过匹配，能够在小型设备无额外水冷系统的情况下，保证持续工作时的热量散发，维持缸体工作温度在合理区间。

实际建模过程中，需要重点校验活塞运动的上止点与下止点位置，确认曲轴的回转半径与连杆长度的比值处于合理范围，这个比值直接影响活塞的侧推力大小与整机的振动水平，比值过小会导致活塞对缸壁的侧压力增大，加剧磨损，比值过大则会造成整机轴向尺寸冗余，不符合紧凑设计的要求。同时曲轴的平衡块结构设计，需要抵消活塞与连杆往复运动产生的一阶惯性力，降低整机运行时的振动幅度，这类单缸结构因为没有多缸的惯性力互相抵消，平衡块的配重设计就显得尤为重要，数模中平衡块的形状与质心位置，都是经过运动仿真校验后确定的，能够在常用转速区间有效降低振动传递。
