液压系统用紧急切断控制阀结构设计

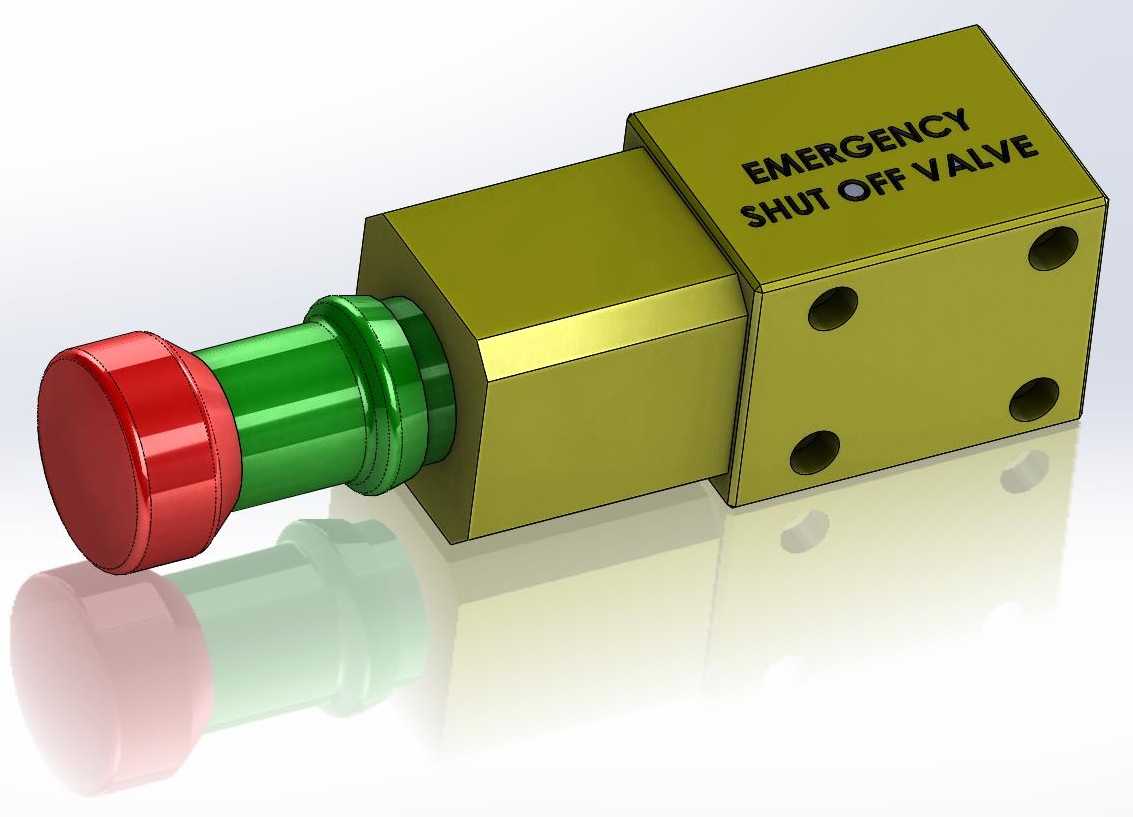

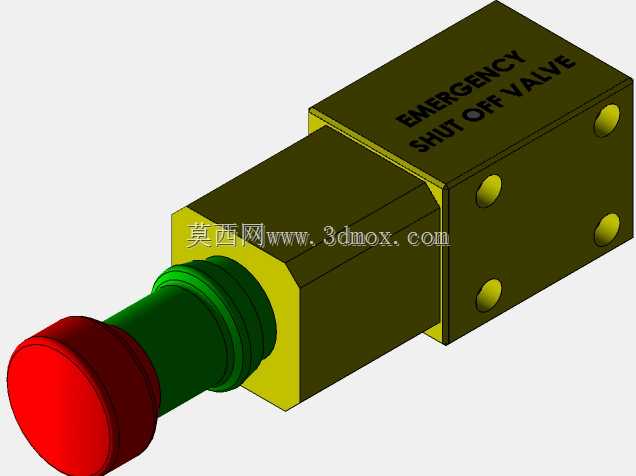

这款紧急切断阀主要应用在液压动力回路、流体输送管路的安全防护场景中，在液压站、工业流体输送管线、特种设备液压系统里，当管路出现压力异常、介质泄漏或者系统触发安全联锁信号时，能够快速截断介质通路，避免故障范围扩大，防止介质泄漏引发的安全事故，是液压系统安全防护回路里的核心执行元件。从结构设计来看，整体采用块式集成布局，主体阀块为方形结构，这种设计一方面便于在安装面板上通过螺栓直接固定，四个角的安装孔位预留了足够的螺栓操作空间，安装时不需要额外设计复杂的安装支架，直接贴合安装面即可完成固定，有效压缩了安装占用的空间尺寸，适配紧凑布局的液压阀组集成需求。手动触发端采用醒目的红色按钮搭配绿色的导向套结构，红色按钮的外露长度经过反复校核，既保证操作人员在紧急状态下能够快速识别并触发，又不会因为外露过长在日常运维中被误碰，导向套部分和阀块主体采用同轴度公差严格控制的间隙配合，保证触发动作的顺畅性，不会出现卡滞问题。阀块本体上的油口采用标准的液压阀油口布局，能够和常规的液压油路块直接匹配，不需要额外设计过渡转接板，降低了集成设计的工作量。在功能实现上，这款阀的内部流道经过优化，在保证快速截断响应速度的同时，尽可能降低了正常通流状态下的压力损失，不会因为加装该安全元件对系统的正常工作效率产生明显影响。触发后的复位结构设计在阀块内部，不需要额外的外接复位管路，日常运维时只需要按照操作规范手动复位即可恢复通路，维护操作十分简便。设计过程中充分考虑了工业现场的复杂工况，外露的操作部件做了耐磨处理，阀块表面的处理工艺能够适应常规工业环境下的防腐蚀需求，在液压油介质的长期浸泡下不会出现涂层脱落、锈蚀等问题，能够满足长期稳定运行的使用要求。安装边界方面，方形阀块的各边尺寸经过规整，相邻阀件安装时不会出现干涉，操作端的朝向可以根据安装现场的操作空间需求调整固定方向，适配不同的安装布局场景，不管是独立安装在管路上，还是集成在整体液压阀组中，都能很好地适配安装空间要求。
