54毫米四分之一转手柄式液压球阀结构

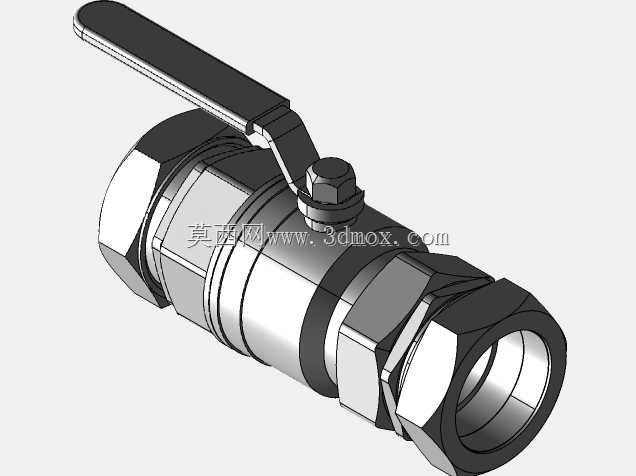

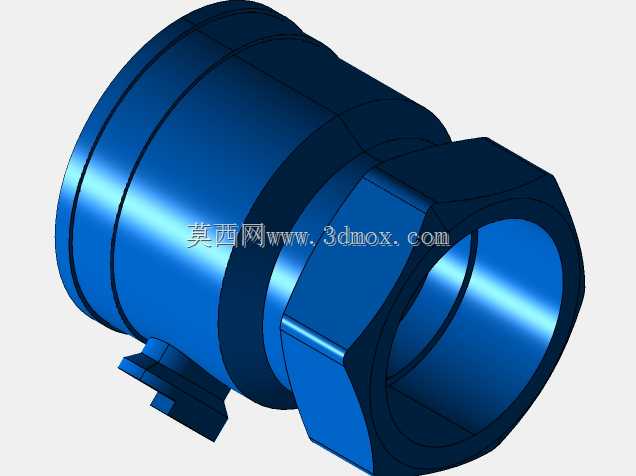

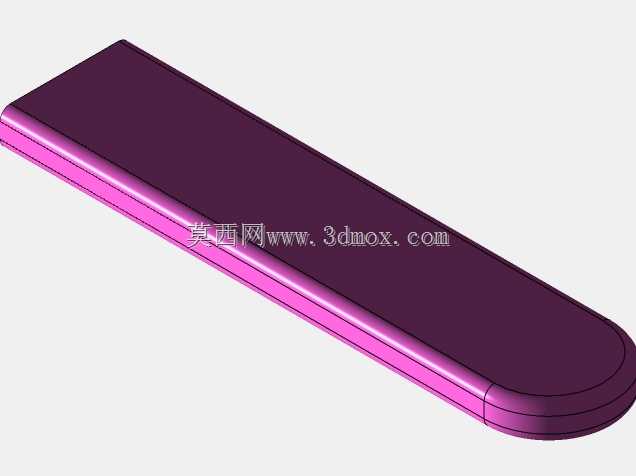

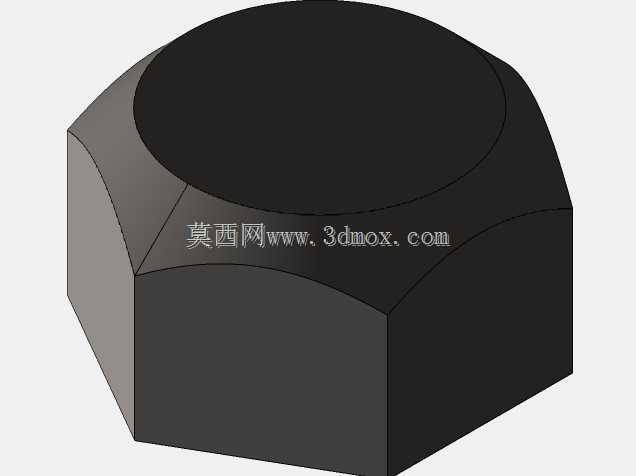

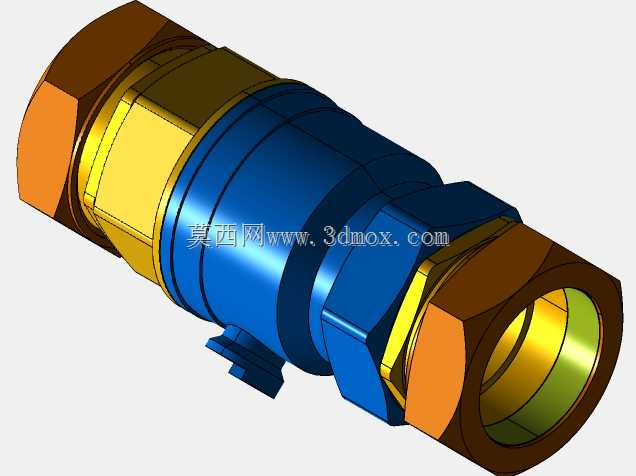

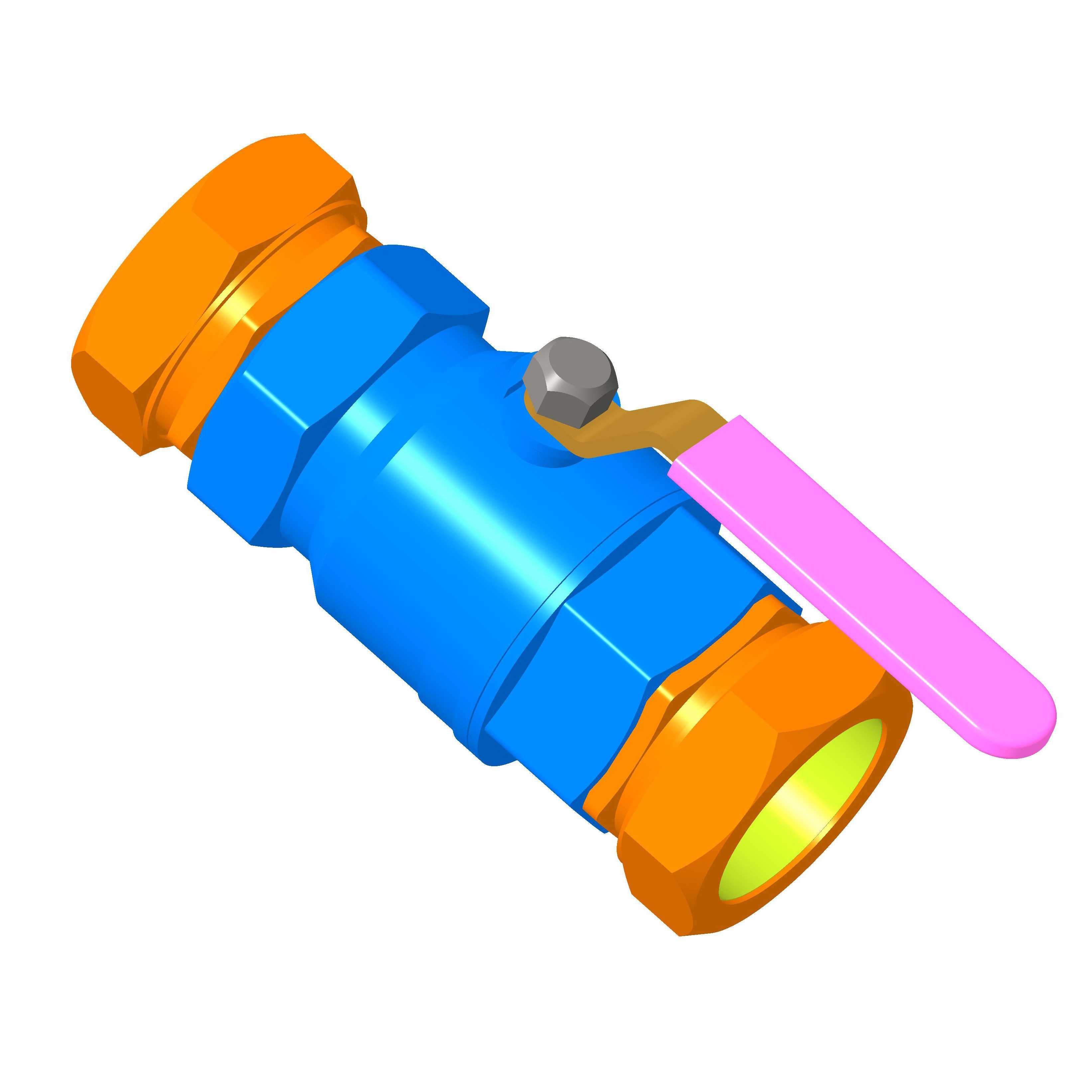

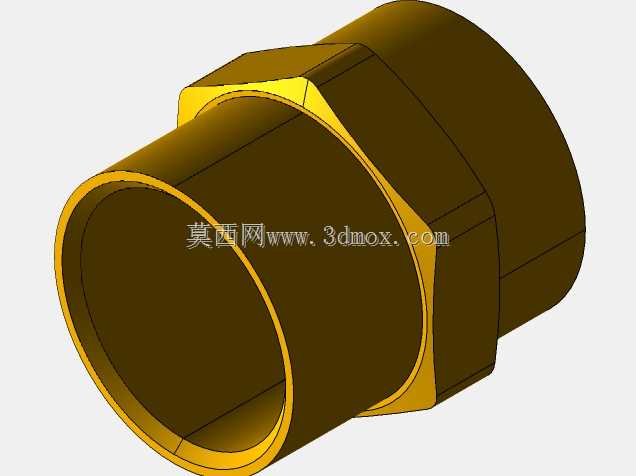

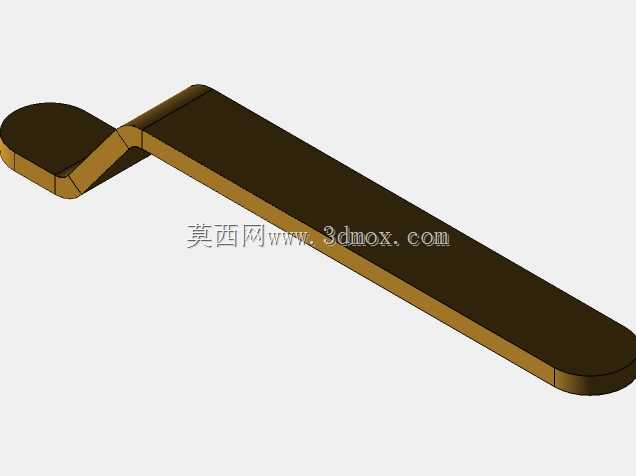

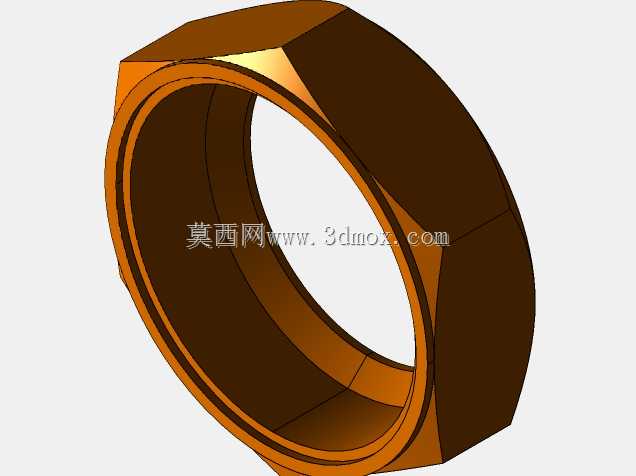

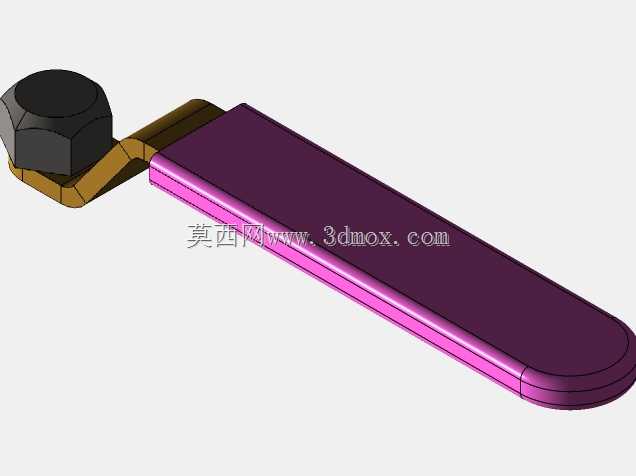

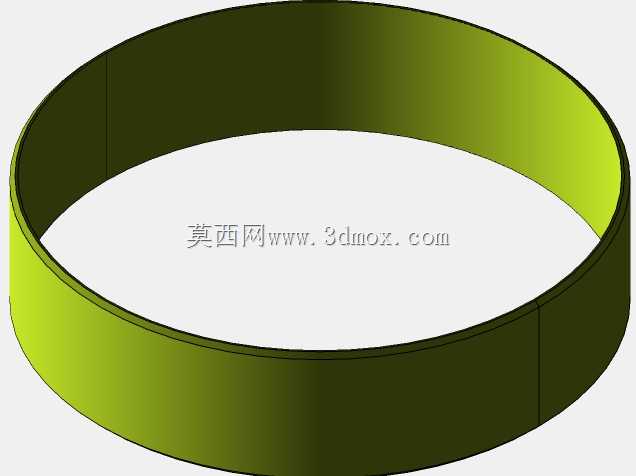

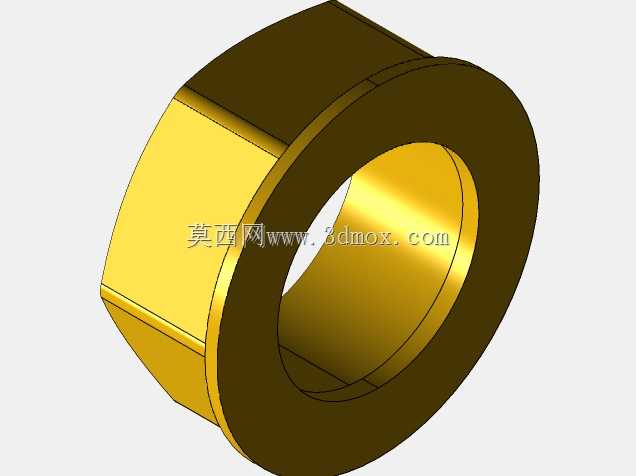

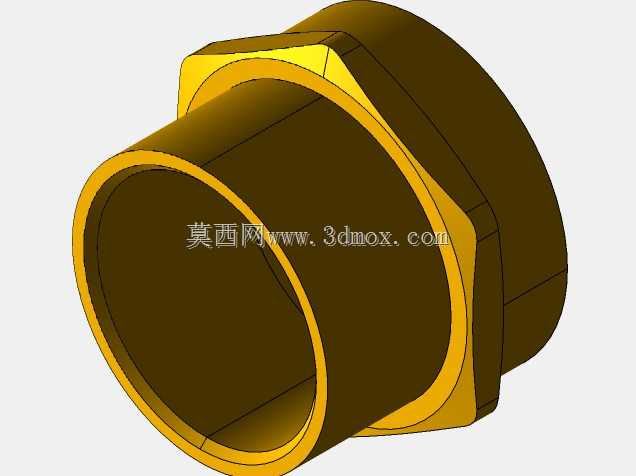

这款通径54毫米的四分之一转液压阀，主要应用在中低压液压管路系统中，承担油路通断控制的核心功能，常见于工程机械液压站、小型液压设备的主管路支路、农用机械液压输出回路等场景，相比多回转截止类阀件，它的开关行程仅需扳动手柄转动90度，操作响应速度快，在需要快速切断或接通油路的工况下能大幅降低操作耗时，减少应急状态下的油路响应滞后问题。从结构设计来看，阀体采用直通式流道布局，两端为外螺纹连接端，适配同规格的液压管路接头，安装时无需额外转接件就能直接对接标准液压管路，安装边界上，阀体总长度适配常规管路排布间距，手柄扳动全程不会和周边相邻管路、安装架体产生干涉，扳动角度有明确的机械限位，手柄处于与管路平行位置时为全开状态，垂直时为全关，操作人员无需额外观察阀位就能通过手柄朝向快速判断通断状态，避免误操作。阀杆位置设置了密封压合结构，搭配顶部的压紧螺母，能够在液压系统额定工作压力下杜绝杆部渗漏，手柄与阀杆采用扁位配合传动，相比销钉连接的结构，抗扭强度更高，在频繁开关的工况下不会出现连接松动、阀杆空转的问题。两端的接头锁紧螺母采用六角外形，适配标准扳手操作，安装紧固时受力均匀，不会因为局部应力过大导致接头变形。流道内部做了平滑过渡处理，全开状态下介质流通阻力小，不会产生明显的压降，适合液压油这类有一定粘度的介质输送，不会因为流道突变造成局部紊流、发热的问题。这款阀件没有做内部细节的拆分建模，整体外形尺寸完全按照实物测绘比例构建，能够直接用于液压系统管路排布的干涉检查、设备整体装配的外观展示，在做液压站布局设计时，可以直接调用该模型匹配管路走向，提前预判安装空间是否充足，避免实际装配时出现阀件与周边部件碰撞、手柄操作空间不足的问题。手动操作的结构不需要额外配置气动、电动执行机构，成本更低，在不需要远程控制的简易液压回路中适用性极强，日常维护也仅需定期检查杆部密封件的磨损情况，不需要拆解整个阀体就能完成密封更换，后期维护成本低。
