胶囊型仆从机器人内部传动结构设计

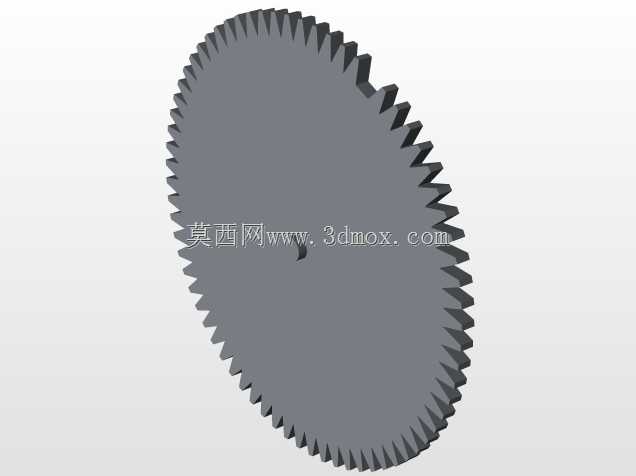

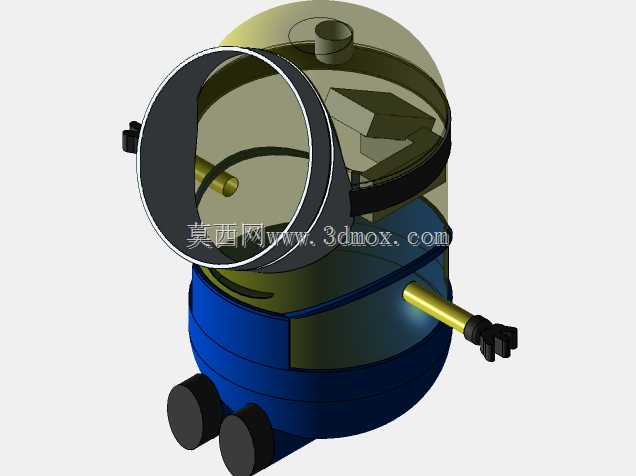

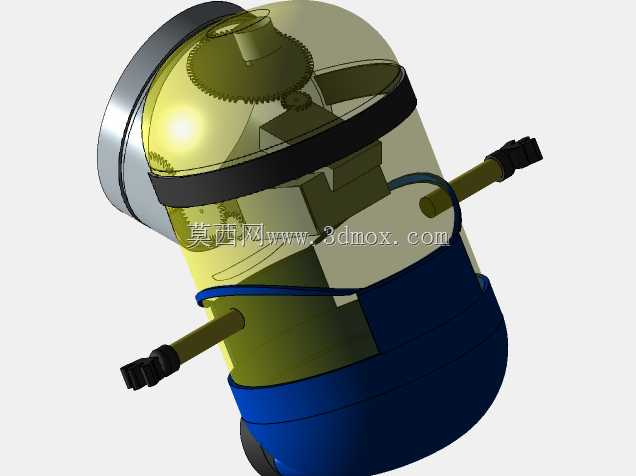

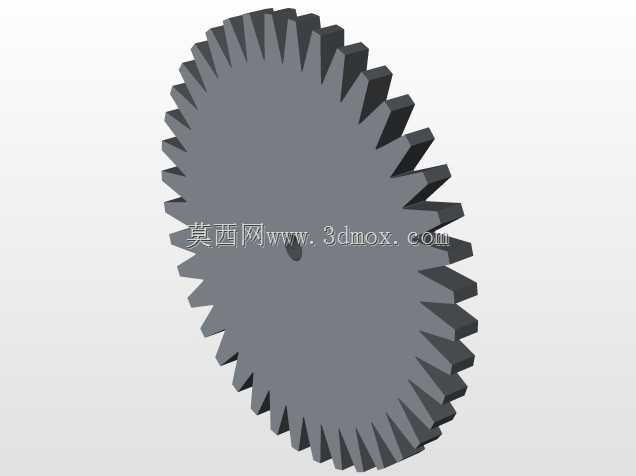

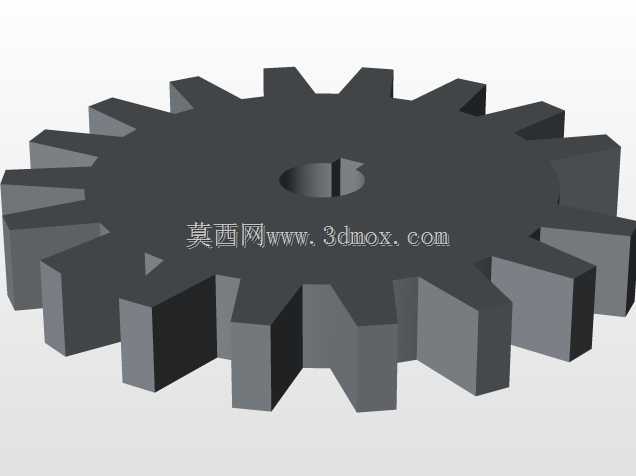

该结构设计面向桌面级服务演示类小型机器人开发场景，可应用于科教展示、文创周边机械结构复刻、小型交互机器人原型验证等场景，整体采用胶囊式椭球壳体作为主体承载框架，上半部分为透明可视罩壳，可直接观察内部传动组件的运行状态，下半部分为深蓝色承载基座，内置动力与传动安装位，底部预留行走轮组的安装空间，可实现平面移动功能。两侧伸出的摆臂采用轴套式连接结构，与内部传动齿轮组联动，可实现摆臂的定角度摆动动作，摆臂末端预留标准接口，可根据实际使用需求更换夹爪、演示道具等不同执行端配件。设计过程中优先考虑内部组件的装配合理性，将传动齿轮组布置于壳体上半部分的中心位置，动力输出轴分别连接两侧摆臂与底部行走轮组，通过单动力输入实现多动作联动，减少独立动力源的布置数量，压缩内部空间占用。壳体的分模线设置在椭球中部的环形绑带位置，既作为外观装饰元素，同时也是上下壳体的连接密封位，环形绑带采用嵌入式安装结构，无需额外外露紧固件，保证外观整体性的同时，简化上下壳体的装配流程。头部的银色端盖采用卡扣式连接，可快速拆卸，方便对顶部传动组件进行调试与维护，端盖内侧预留密封槽，可加装密封圈实现防尘防护，适配桌面日常使用的环境要求。整体外形的径向最大尺寸控制在120mm范围内，轴向高度控制在180mm以内，安装边界预留底部10mm的轮组伸缩空间，两侧摆臂完全伸出时的横向总尺寸不超过200mm，可适配常规桌面展示台的摆放空间要求。内部传动齿轮采用标准模数设计，啮合间隙控制在0.1mm以内，保证传动过程的平稳性，减少运行噪音，齿轮与壳体之间的定位轴座采用一体化设计，直接在壳体内壁成型，减少额外连接件的数量，降低整体装配复杂度。摆臂与壳体的连接位置设置轴套耐磨件，采用自润滑材质，长期摆动运行无需额外加注润滑脂，降低后期维护成本。壳体的壁厚均匀控制在2mm，既保证结构强度，同时控制整体重量，底部基座内预留电池与控制电路板的安装仓，仓体设置走线槽，连接顶部传动组件与两侧摆臂的线路可通过走线槽规整布置，避免线路与运动齿轮发生干涉。
