工业通道自闭式防护闸门结构设计

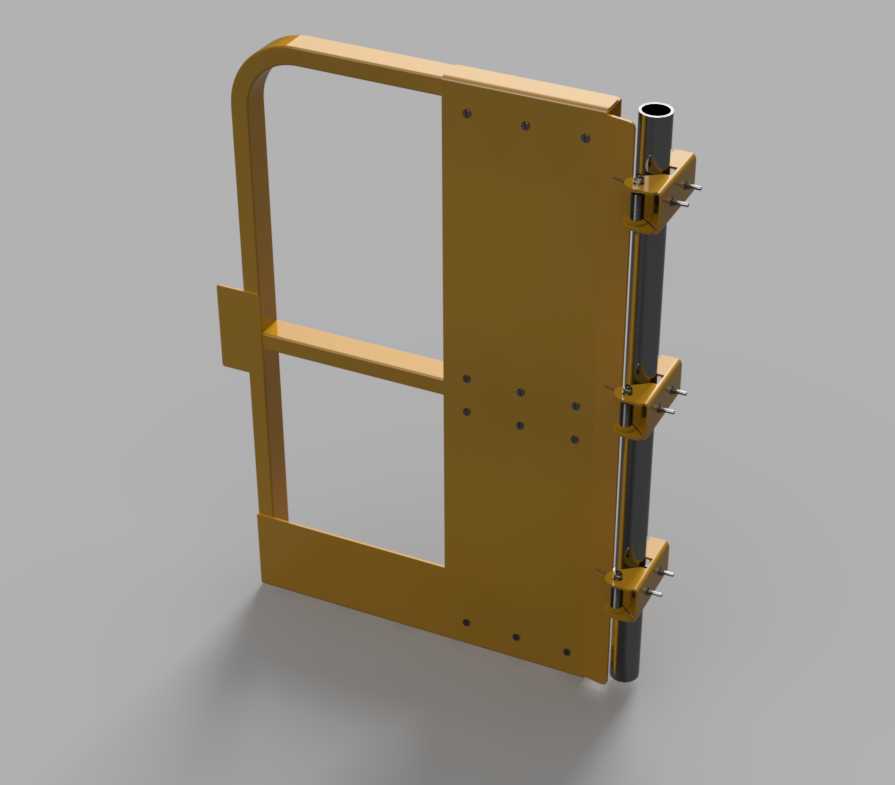

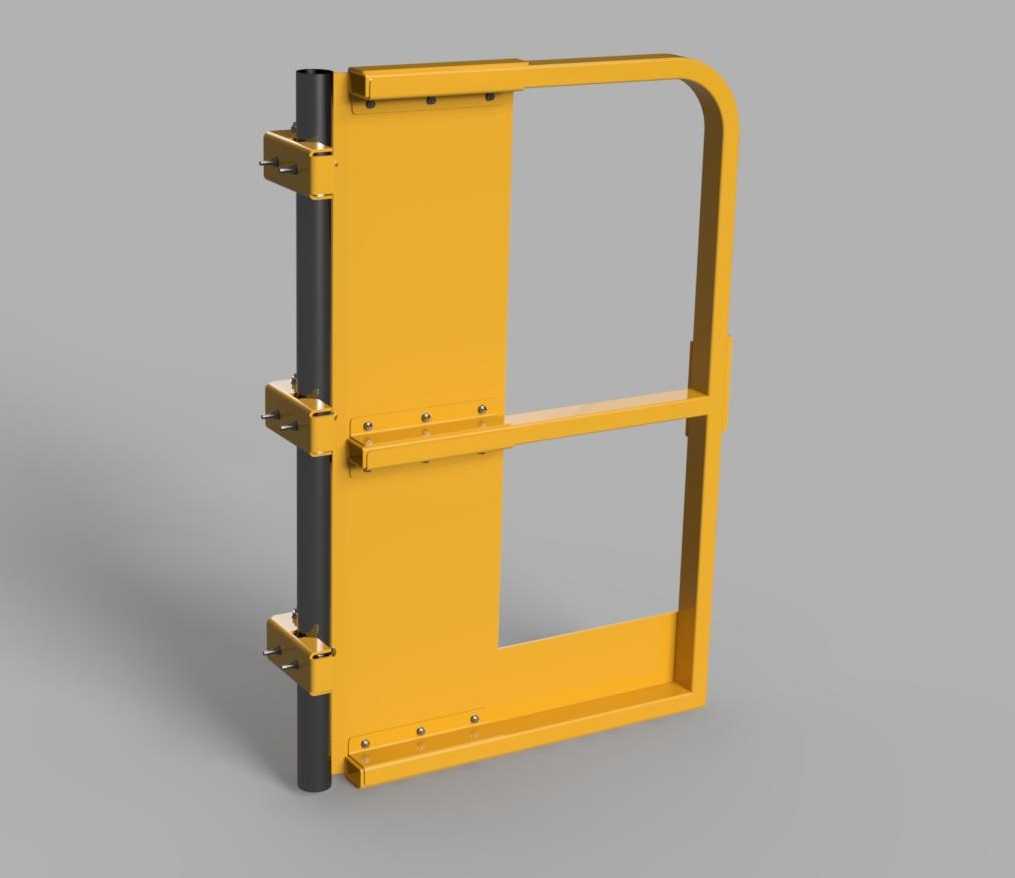

这款自闭式闸门主要应用在工业厂区作业通道、设备检修区域隔离、高空作业平台临边防护、仓储区域动线分隔等场景，核心作用是在人员或物料通行后自动完成门体闭合，避免通道长期敞开带来的人员误入、物料滚落、防护失效等安全隐患，相比普通需要手动闭合的防护门，能大幅降低因人员疏忽忘记关门导致的安全事故概率。从结构设计来看，门体采用框架加整板的组合形式，一侧为带横向加强筋的框式结构，兼顾减重与结构强度，另一侧为整幅门板，保证隔断防护的完整性，整体采用等厚金属板材折弯焊接成型，所有连接点位均采用螺栓加焊接的双重固定方式，避免长期开合震动导致的连接松动。门体与安装立柱之间采用多组铰接座配合竖向转轴的连接结构，三组铰接座沿立柱竖向等距分布，将门体的承重均匀分散到整根立柱上，避免单点承重导致的转轴变形、门体下垂卡滞问题，铰接座内预留了润滑介质加注空间，可定期补充润滑脂降低转动摩擦阻力，延长部件使用寿命。设计时优先考虑了安装适配性，安装立柱采用标准圆形管材，可直接与现场现有防护栏杆、临边支架进行焊接或抱箍固定，不需要额外定制复杂的安装基座，门体的开合角度可根据现场通道宽度调整，最大开合角度可达到120度，满足常规手推车、小型工具车的通行需求，闭合过程中门体边缘设置有缓冲接触位，避免硬碰撞产生的噪音与结构变形。功能实现上，自闭结构集成在竖向转轴组件内，不需要额外加装外置的闭门器、弹簧组件，避免外置部件在工业多尘、多磕碰环境下出现损坏卡滞，门体闭合到位后有定位限位结构，不会出现受风力、设备震动影响自行敞开的情况，整体结构没有复杂的传动部件，日常维护仅需要定期检查铰接点位的紧固状态即可，适配厂区、工地、仓储等多种复杂作业环境的长期使用需求。尺寸设计上，门体整体高度匹配常规工业防护栏杆的1.2米标准高度，宽度适配0.8米到1米的常规人行通道尺寸，安装时仅需要保证立柱的竖向垂直度，即可保证门体开合顺畅，不需要复杂的现场调校，对于不同宽度的通道，可通过调整门板侧的拼接板材宽度快速适配，不需要重新开模制作整体框架，大幅降低现场安装的适配成本。
