莫仕六孔黑色连接器接插件结构设计

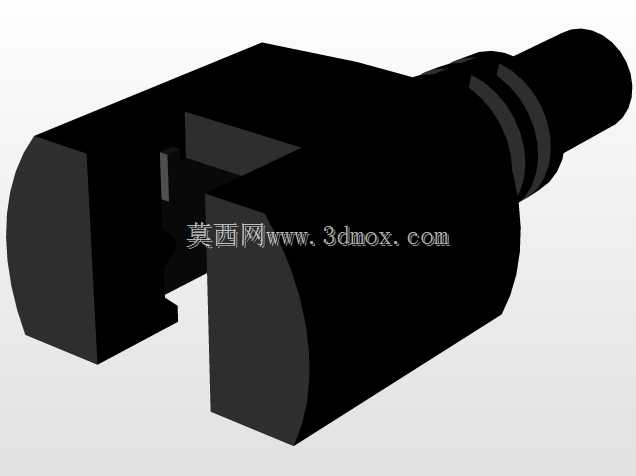

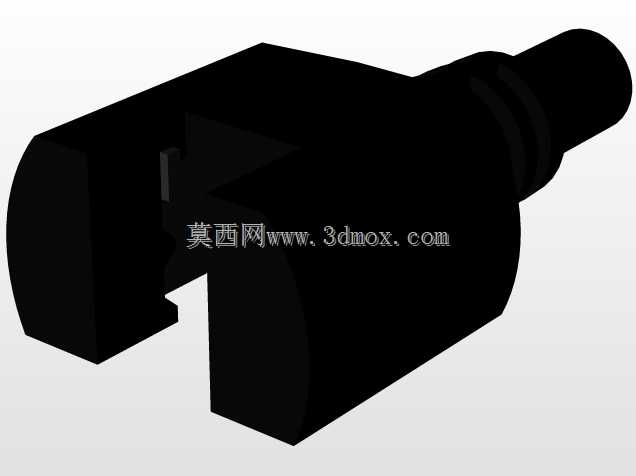

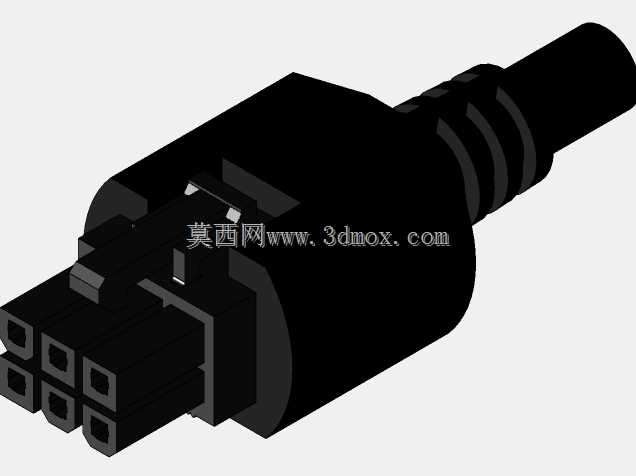

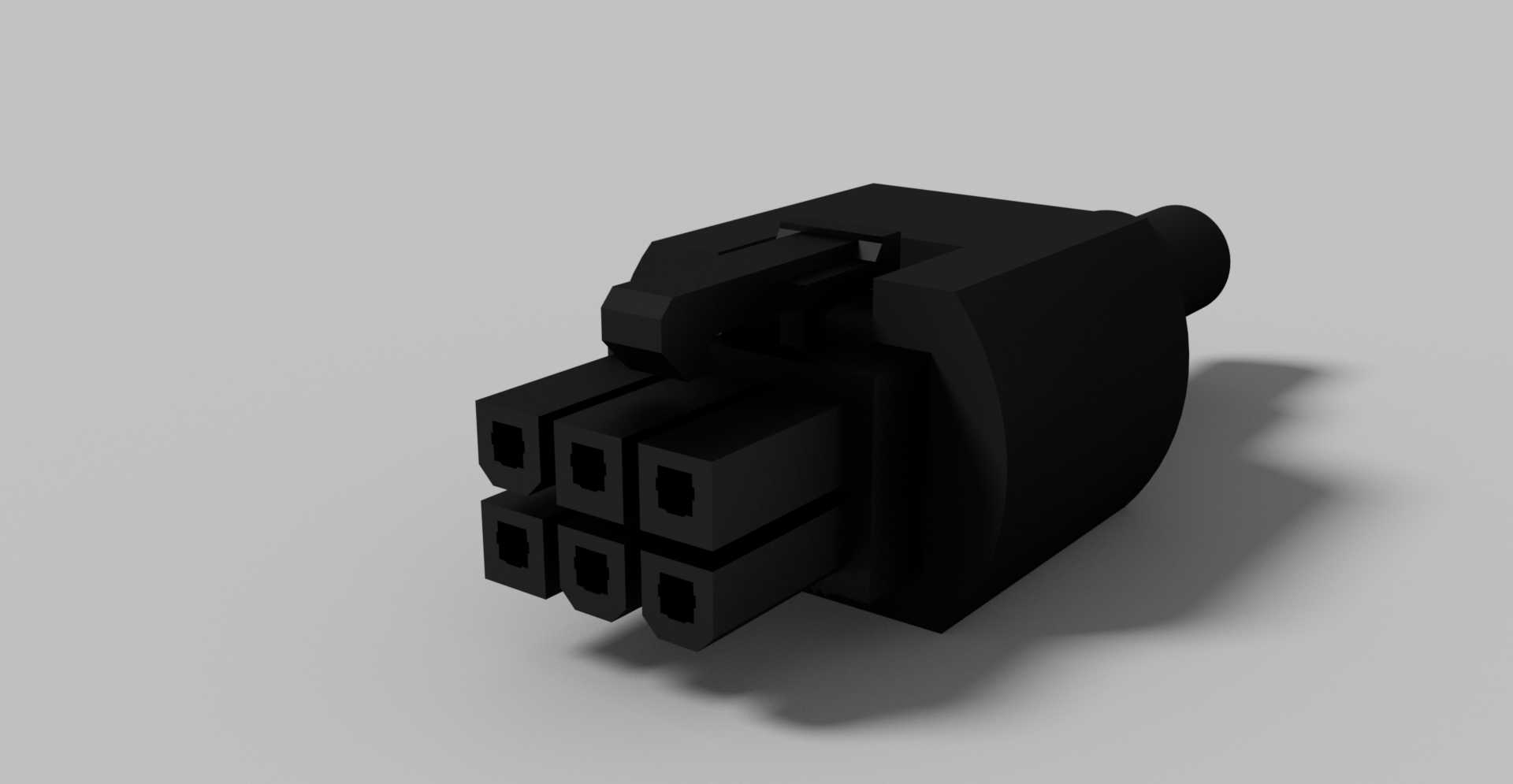

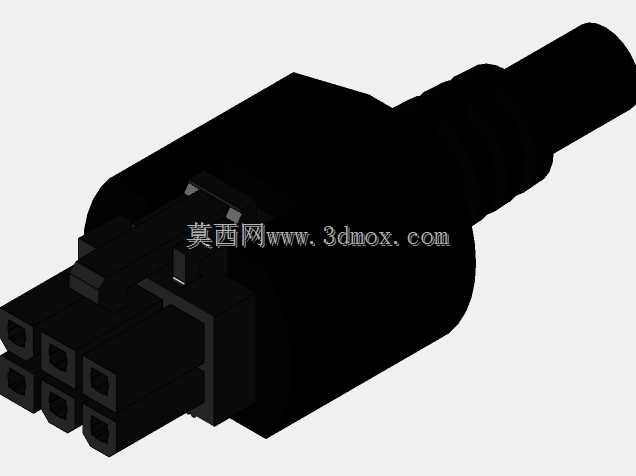

这类多芯塑壳连接器在工业控制线束、设备内部电源与信号传输场景中应用极广，常见于伺服驱动器接线端、工控机IO扩展接口、小型机电设备的内部线束对接环节，承担多回路电信号与小功率电流的导通连接作用，依靠塑壳的卡扣结构实现公母端的锁紧防脱，避免设备运行过程中受振动影响出现接插松脱、接触不良的故障。从结构设计来看，该接插件采用单排六孔的插针腔布局，每个腔体独立分隔，可避免相邻插针之间出现爬电、短路风险，插腔内部设计有定位导向筋，公端插针插入时可自动对位，不会出现插偏导致的插针弯折、塑壳开裂问题。接插端外侧的弹性卡扣是整个结构的核心锁紧部件，卡扣的悬臂长度与倾斜角度经过反复校核，既保证公母端插合后卡扣卡入母端卡槽的锁紧力足够，抵抗常规设备振动不松脱，又能保证检修拆卸时，操作人员用手指按压卡扣即可顺利脱开，不会出现卡扣过紧难以拆卸、或者卡扣过松锁止失效的问题。尾部的出线端做了锥度收腰设计，适配线束护套的安装，线束穿入后可通过尾部的扎带或者护套压接实现线束与塑壳的固定，避免线束受拉扯时力直接作用在插针与导线的压接点上，导致焊点脱落、导线扯断的问题。建模过程中优先保证插腔的中心距尺寸精度，每个方孔的内壁尺寸与插针的配合公差控制在合理区间，既不会因为间隙过小导致插针难以装入，也不会因为间隙过大出现插针晃动、接触电阻超标的问题。塑壳外壁的脱模斜度按照注塑工艺要求设置，保证开模时塑件可以顺利从型腔脱出，不会出现粘模、表面拉伤的问题，外壁的棱角处都做了小圆弧过渡，既可以减少注塑时的应力集中，避免塑件成型后出现开裂，也能避免安装操作时锋利棱角划伤操作人员手部。安装边界方面，该接插件整体外形紧凑，插合后的总长度、最大外径尺寸适配多数设备内部的狭小布线空间，相邻接插件并排安装时的预留间隙经过核算，不会出现卡扣按压操作空间不足、相邻插头干涉的问题，可直接替换同规格的进口原厂件，无需调整原有设备的安装开孔与线束布局。
