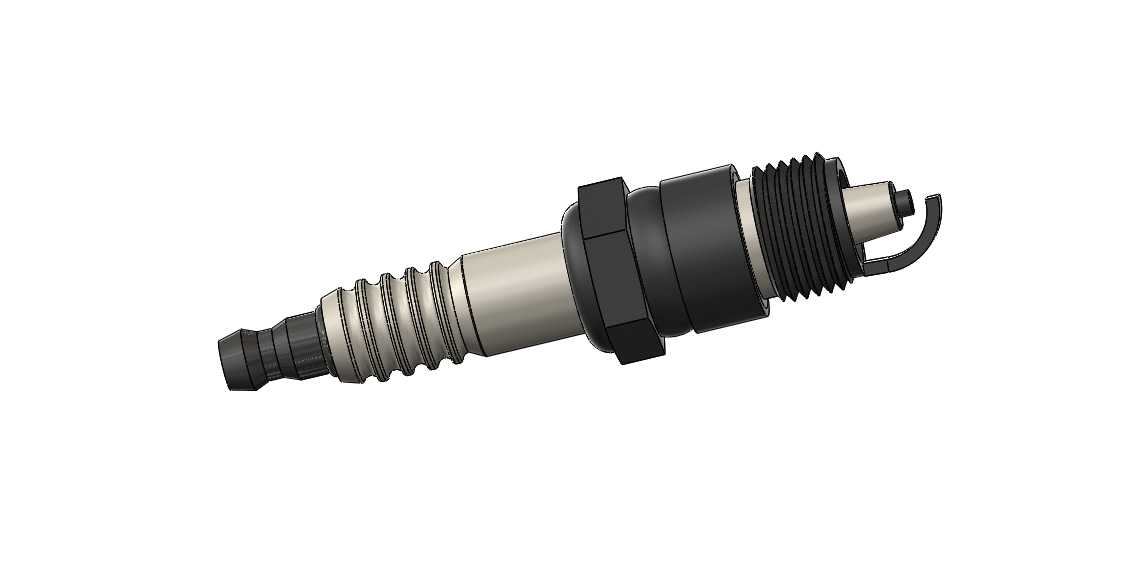

车用单极点火火花塞结构设计

在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，这套结构的设计完全围绕缸内高温高压的极端工况展开，建模过程中优先还原了实际装机的所有配合边界。从安装端来看，上部的六角拧动结构完全匹配标准套筒的咬合尺寸，下方的密封螺纹段严格遵循公制细牙螺纹的参数规范，螺纹长度对应缸盖上火花塞安装孔的深度，安装后金属密封垫圈会被压紧在缸盖台阶面与六角端面之间，实现燃烧室内的高压燃气密封，避免漏气导致的缸压不足问题。中段的陶瓷绝缘部分采用多段阶梯式棱纹结构，这种结构并非外观装饰，而是为了增加爬电距离，避免高压点火时出现沿陶瓷表面的闪络跳火，保证高压电能全部集中在电极间隙处释放，陶瓷件与金属壳体之间采用过盈压装配合，内部填充密封粉体，既保证绝缘性能，也能阻隔燃烧室内的高温向接线端传导。下部的电极部分，中心电极从陶瓷绝缘件中心穿出，侧电极焊接在金属壳体的下端面，两者之间的点火间隙严格控制在合理区间，建模时还原了电极端头的倒角结构，避免尖端过早烧蚀，同时侧电极的弯折角度经过校准，不会阻挡进气冲程的气流扫过电极间隙，保证混合气能顺利填充到跳火区域。实际应用中，这类火花塞适配小排量自然吸气汽油机，覆盖家用乘用车、小型通用动力机械的装机需求，设计时需要兼顾不同缸盖的安装深度，避免电极伸入燃烧室过长碰撞活塞顶，或是伸入过短导致点火位置靠外、火焰传播距离过长引发的燃烧效率下降。建模过程中对各部件的配合公差做了对应预留，金属壳体的壁厚满足拧紧时的扭矩强度要求，陶瓷件的外径与壳体安装孔的过盈量符合压装工艺要求，接线端的插接头尺寸匹配高压点火线的接口规格，保证装配后接触可靠，不会出现高压接触不良导致的断火问题。电极部分的金属材质对应镍基合金的应用场景，建模时未做过度的外观简化，还原了电极表面的细微结构，可直接用于点火系统的装配干涉检查、教学演示或是结构改进参考。
