V型六缸汽车动力总成结构展示

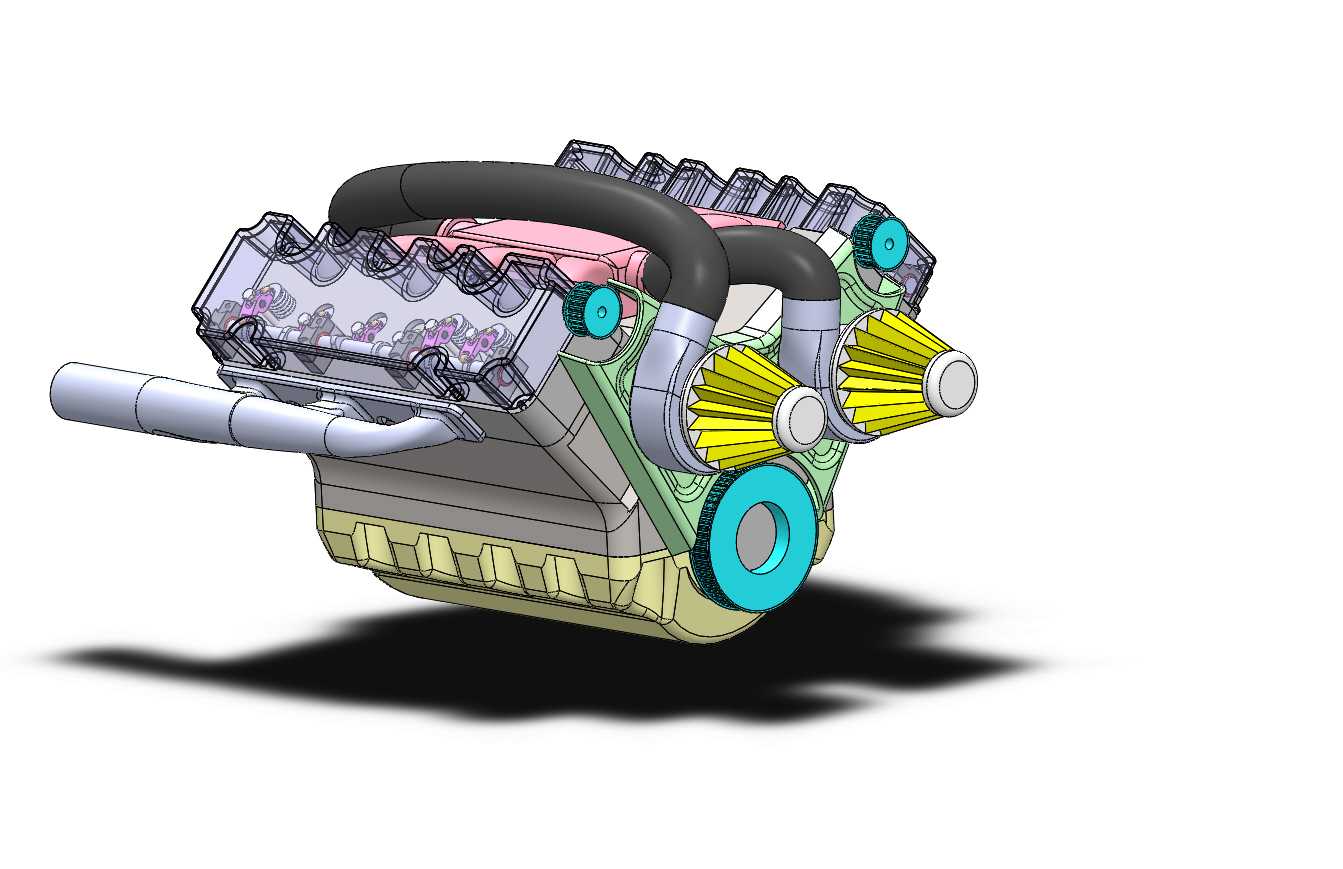

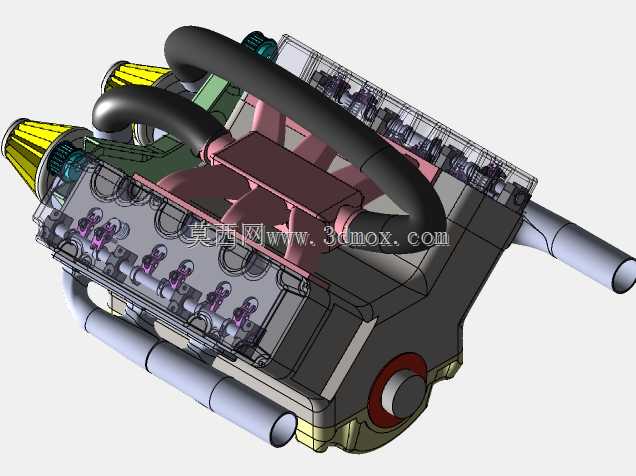

这套V6动力单元的三维结构，完整还原了V型夹角布局六缸内燃机的全部装配关系，在乘用车、轻型商用车的动力匹配场景中，这类布局的动力单元凭借运转平顺性、振动抑制表现，长期占据中大排量车型的核心配套位置。从实际装车用途来看，该结构负责将燃油燃烧的热能转化为曲轴旋转的机械能，通过飞轮端对接变速器，为整车行驶提供持续动力输出，同时附带的轮系结构可驱动冷却水泵、发电机、空调压缩机等附属附件，保障整车各系统的协同运转。设计层面采用60度标准V型夹角布局，两侧各布置三个气缸，相比直列六缸结构大幅缩短了整机轴向长度，能够更好适配横置、纵置不同布置形式的车型机舱空间，降低机舱布局的设计难度；两侧气缸盖集成了进排气道、气门组件与凸轮轴安装位，透明化的缸盖罩设计可直观展示气门摇臂、凸轮轴的装配位置，方便理解配气机构的运动逻辑。进排气系统的管路走向经过空间避让校核，两侧进气歧管对接涡轮增压器组件，排气侧管路走向避开了悬置安装点与机舱隔热区域，避免高温排气对周边橡胶管路、线束造成热辐射影响。前端轮系的带轮布局经过张紧行程校核，各附件带轮的共面度控制在合理公差范围内，可有效降低皮带运转过程中的偏磨风险。从安装边界来看，整机的悬置安装点分布在缸体两侧下部与变速箱对接端，三个主悬置点的位置匹配多数承载式车身的机舱安装位，整机宽度、高度与长度尺寸可适配B级及以上乘用车、中型SUV的机舱预留空间，不需要对机舱纵梁、防火墙结构做额外改动即可完成搭载。油底壳采用下部浅槽设计，预留了足够的离地间隙，避免车辆通过起伏路面时磕碰油底壳造成机油泄漏。所有运动部件的间隙都经过运动仿真校核，活塞往复运动、曲轴旋转、气门开闭的过程中不存在干涉问题，各密封面的压紧力分布均匀，可有效降低漏油、漏气的故障概率，对于从事动力总成匹配、内燃机结构教学、汽车改装设计的从业者来说，这套完整的装配结构可直接作为布局参考，省去从零开始测绘建模的重复工作量。
